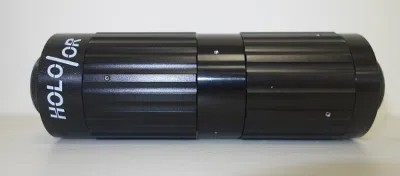

DOE光束缩放器专为衍射光学元件（DOE）优化设计，提供连续光束缩放（0.8x至1.2x），兼容大发散角输入（≤0.5°）。采用熔融石英透镜及滑动镜组设计，确保低波前误差、恒定机械尺寸与操作便利性（无需调向）。支持宽波长范围（266-1064nm），标准C接口，通光孔径23mm。
我们一站式供应各种类型的DOE光束缩放器，DOE缩放器，DOE专用扩束缩束器， DOE Tuner，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
我们设计了一款激光配件叫光束缩放器，英文名为DOE Tuner，DOE调谐器。它能作为一款激光配件，配合Holoor的其他产品（如平顶光束整形器，匀化器，多焦点DOE和其他DOE产品）同时使用。
如果用户选择某一款光束整形器，输出光斑100um，而用户希望用这一个光束整形器实现80~120um的光斑输出，就可以选择DOE专用扩束缩束器。
光束缩放器的作用是对输入的激光光束大小进行微调（80%~120%），调节参数包括光斑大小、光束形状、发散角等物理量。使输出光斑得到等比例的调整，比如对于光束整形器，100um的输出光斑可以等比例地变成80~120um，对于分束器，1°的发散角会等比例变成0.8~1.2°。这种强悍的微调能力，在许多衍射光学元件(DOE)的应用是很重要的
产品特点
波前误差很小
光束扩展器 0.8倍-1.2倍
没有需要改变模块的方向
滑动镜头
机械尺寸固定
典型规格
| 型号 | BE Module-001-I0Q | BE Module-001-U00 |
| 波长 (nm) | 532, 1064 | 355 |
| 光束扩束比 | x0.8 - x1.2 | |
| 通光孔径 (CA) | 23 mm | |
| 最大输入光束直径 (1/e²) | Ø8.4 mm (0.8x 时) Ø7.0 mm (1.2x 时) | |
| 最大输入发散角 | 0.5 度 | |
| 最大输出光束尺寸 | 8.4 mm | |
| 适配接口 | C 口 | |
| 外径 | 50.8 mm | |
| 透镜材料 | 熔融石英 (Fused Silica) | |

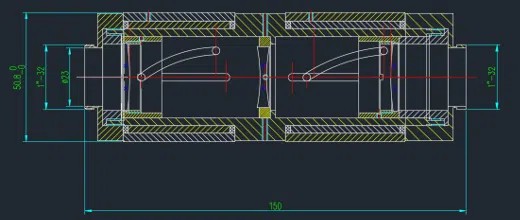

机械图纸
使用 DOE光束缩放器模块的不同配置
将 DOE光束缩放器置于 DOE 之前
目的：微调输入光束尺寸
优势：
对于平顶光束整形器 – 实现标称光束尺寸
对于分束器、多焦点镜片和涡旋相位板 – 控制光斑尺寸
配置图：
图 1：DOE光束缩放器模块置于 DOE 之前
将 DOE光束缩放器置于 DOE 之后
目的：控制输出光束的发散度，允许在 80%-120% 范围内调节 DOE 的关键参数
优势：
多光斑 – 控制光斑分离角
多焦点 – 控制焦点间距
平顶光束整形器、匀化器及其他 – 控制成像尺寸
配置图：

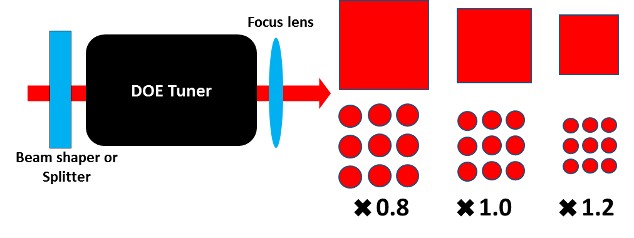

图 2：DOE光束缩放器模块置于 DOE 之后、聚焦透镜（或物镜）之前

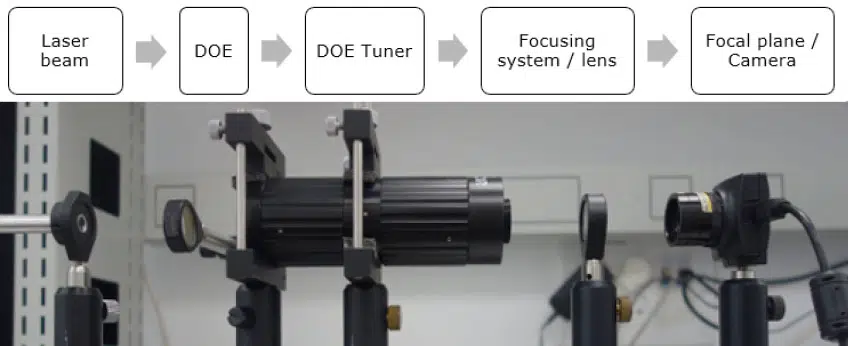

典型设置图示（DOE 置于模块之前）
