衍射轴锥镜凭借其高精度、无中心死区和超薄结构，显著超越传统轴锥镜，成为激光精密加工领域的核心技术。该器件通过独特衍射结构将入射激光转换为环形光斑（贝塞尔强度分布），并形成超长焦深的光学"刀锋"。核心参数环形传播角可定制化设计，支持单模/多模光束的环形宽度精准控制。其高损伤阈值、无像差特性及对入射光束的强兼容性（尺寸/发散角无限制），使其广泛应用于玻璃切割、激光清洗、OCT检测及微孔加工等领域。产品覆盖0.06°-30°环形角度需求，推动工业激光系统向集成化、高精度方向革新。
我们一站式供应各种类型的衍射锥透镜，衍射锥棱镜，衍射锥镜，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
衍射轴锥镜目前主要在玻璃切割的贝塞尔切割头和激光清洗方面取得了广泛的应用。衍射轴锥镜相较于传统轴锥镜胜在精确性更好、参数范围更大、可以消除中心死区，同时更轻薄也更易于集成，衍射轴锥镜的主要作用是将入射激光转换成环形的光斑（贝塞尔强度分布）。通常，环形光斑的宽度等于衍射极限光斑的尺寸（输入激光）。衍射轴锥镜的另一个功能是能沿着光轴把点光源成像在一条线上，成像光斑具有很长的景深DOF。环形传播角度（发散角）是衍射轴锥镜最重要的参数之一，它决定了每个衍射轴锥镜的不同。
衍射轴锥镜的另外一个应用是直接产生圆环光斑，并且用圆环光斑对材料进行加工。除标准产品外，Holoor还提供自定义角度的衍射轴锥镜，也设计和制造多圆环发生DOE，能把输入光束分成多个圆环。
圆环的宽度计算（RW）
对于单模激光，轴锥镜产生的圆环宽度（RW）等于单模激光束输入1 / e2大小时的〜1.75x衍射极限（DLSM）。
对于多模光束，环宽等于：
其中
EFL-有效焦距，λ-波长，D-输入光束尺寸，M2 - 输入激光束的M²（光束质量）

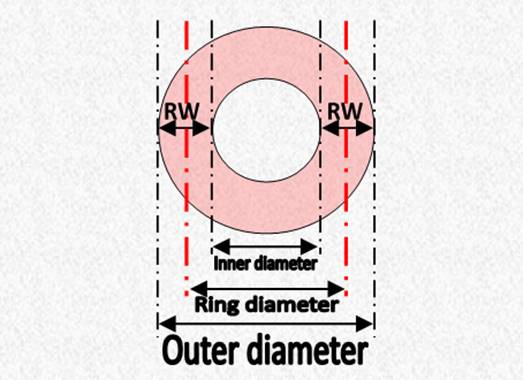

尺寸示意图
产品特点
无相差，无畸变
高损伤阈值
入射光直径大小无要求，入射光发散角度无要求
可选择正极锥透镜或负极锥透镜
体积小，可选AR增透膜
主要应用
原子陷阱
线性加速器中产生等离子体
眼外科治疗和手术，角膜手术
轴棱镜振荡器
激光打孔，激光钻孔
太阳能集中器
光学相干断层成像术
望远镜
典型规格
| 型号 | 波长nm | 透镜尺寸mm | 圆环角度 ° P2P(+) | 圆环光斑外径[mm] | 类型 | 备注 |
| DA-011-I-Y-A | 1064 | 25.4 | 0.061 | 0.106 | ||
| DA-004-I-Y-A | 1064 | 25.4 | 8.14 | 14.231 | ||
| DA-030-I-Y-A | 1064 | 25.4 | 1.8 | 3.142 | Positive | High Efficiency |
| DA-034-I-Y-A | 1064 | 25.4 | 1.35 | 2.356 | Positive | High Efficiency |
| DA-019-I-Y-A | 1064 | 11 | 2.29 | 3.997 | ||
| DA-009-I-Y-A | 1064 | 11 | 0.98 | 1.71 | ||
| DA-010-I-Y-A | 1064 | 25.4 | 0.081 | 0.141 | ||
| DA-040-I-Y-A | 1064 | 25.4 | 1.51 | 2.636 | Axicon Array | |
| DA-012-I-Y-A | 1064 | 11 | 2 | 3.491 | ||
| DA-014-I-Y-A | 1064 | 25.4 | 0.19 | 0.332 | ||
| DA-015-I-Y-A | 1064 | 25.4 | 0.38 | 0.663 | ||
| DA-016-I-Y-A | 1064 | 25.4 | 0.76 | 1.326 | ||
| DA-017-I-Y-A | 1064 | 25.4 | 1.52 | 2.653 | ||
| DA-018-I-Y-A | 1064 | 11 | 1.72 | 3.002 | ||
| DA-005-I-Y-A | 1064 | 11 | 0.12 | 0.209 | ||
| DA-020-I-Y-A | 1064 | 11 | 0.057 | 0.099 | ||
| DA-021-I-Y-A | 1064 | 11 | 0.086 | 0.15 | ||
| DA-022-I-Y-A | 1064 | 15x15 | 30.85 | 55.183 | ||
| DA-003-I-Y-A | 1064 | 25.4 | 0.3 | 0.524 | ||
| DA-026-I-Y-A | 1064 | 11 | 0.17 | 0.297 | ||
| DA-027-I-Y-A | 1064 | 11 | 0.35 | 0.611 | ||
| DA-028-I-Y-A | 1064 | 11 | 0.7 | 1.222 | ||
| DA-029-I-Y-A | 1064 | 11 | 1.39 | 2.426 | ||
| DA-006-I-Y-A | 1064 | 11 | 0.24 | 0.419 | ||
| DA-031-I-Y-A | 1064 | 25.4 | 1.8 | 3.142 | ||
| DA-032-I-Y-A | 1064 | 25.4 | 3.6 | 6.285 | ||
| DA-033-I-Y-A | 1064 | 25.4 | 7.2 | 12.583 | ||
| DA-008-I-Y-A | 1064 | 11 | 0.49 | 0.855 | ||
| DA-023-I-Y-A | 1064 | 11 | 0.24 | 0.419 | Negative | High Efficiency |
| DA-024-I-Y-A | 1064 | 11 | 0.17 | 0.297 | Negative | High Efficiency |
| DA-025-I-Y-A | 1064 | 11 | 0.35 | 0.611 | Negative | High Efficiency |
| DA-007-I-Y-A | 1064 | 11 | 0.12 | 0.209 | Negative | High Efficiency |
| DA-035-I-Y-A | 1064 | 25.4 | 4.28 | 7.473 | Positive | High Efficiency |
| DA-037-I-Y-A | 1064 | 25.4 | 0.63 | 1.1 | Negative | High Efficiency |
| DA-038-I-Y-A | 1064 | 25.4 | 1.39 | 2.426 | Negative | High Efficiency |
| DA-039-I-Y-A | 1064 | 25.4 | 1.02 | 1.78 | Negative | High Efficiency |
| DA-048-I-Y-A | 1064 | 25.4 | 0.19 | 0.332 | Negative | High Efficiency |
| DA-043-I-Y-A | 1064 | 25.4 | 0.1 | 0.175 | Negative | High Efficiency |
| DA-045-I-Y-A | 1064 | 38.1 | 0.19 | 0.332 | Negative | High Efficiency |
| DA-047-I-Y-A | 1064 | 25.4 | 2.06 | 3.596 | Negative | High Efficiency |
| DA-002-I-Y-A | 1064 | 7.25x7.25 | 30.85 | 55.183 |
