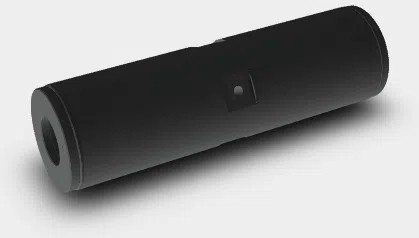

高衍射级次阻挡模组（UDOB）是专为高精度激光系统设计的紧凑模块，可高效消除多焦点DOE或匀化器的杂散衍射光斑与光晕效应，确保焦平面能量分布纯净、边缘锐利。适配最大入射光束直径 12mm，支持 3×3°（方斑）/4°（圆斑）衍射角（光束<12mm时衍射角可>5°）。模块采用 N-SF11玻璃透镜+抗反射镀膜，结构轻巧（长度90mm/外径30.5mm），兼容圆形、方形、矩形及定制化孔径。适用于激光计量、超精密材料加工（如蓝宝石切割、电池焊接）及高功率系统（反射镜光路设计），显著提升光束质量与加工精度。
我们一站式供应各种类型的高衍射级次阻挡模组，DOE高阶杂散光阻挡模块，衍射光学元件，UDOB模块，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
高衍射级次阻挡模组，英文名称为Module for blocking unwanted spots energy，英文简称为UDOB。高衍射级次阻挡模组一般应用在计量领域和材料加工。
它的主要作用是阻挡不需要的多余光斑（高阶衍射级激光），而只留下需要的低衍射级次激光。高衍射级次阻挡模组的效果是能够在焦平面上得到更清晰明了的激光衍射图案和更均匀的能量分布，其原理是过滤掉高阶激光产生的衍射图案，留下了低阶激光产生的衍射图案。高衍射级次阻挡模组可应用于增加扩散器/均化器的边缘清晰度。

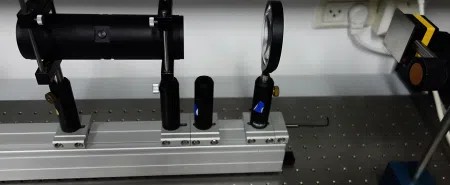

典型的 UDOB 应用设置包含以下子模块
激光光源
可选扩束器
衍射光学元件
UDOB
聚焦系统 / 透镜
工作平面 / 相机
产品特点
无像差模块
高精度孔径
高功率孔径
大通光孔径
紧凑

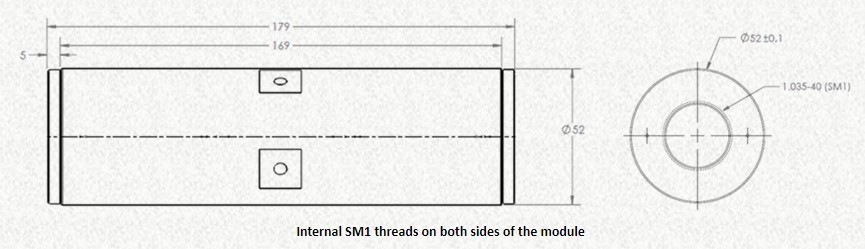

UDOB 入口和出口带有 SM1 螺纹接口

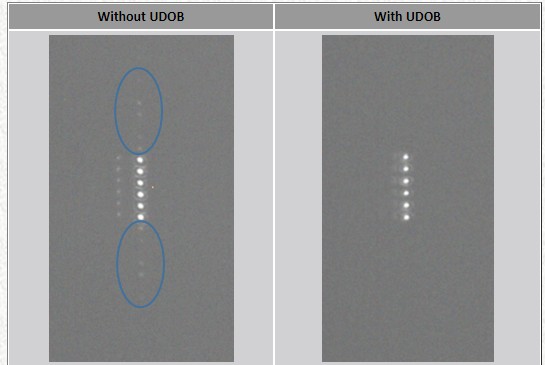

有无UDOB的光斑效果对比
标准品的高衍射级次阻挡模组配置一般包含：6个镜头和一个掩膜/光圈在中间。其结构紧凑，可以起到全息、匀化、分束等作用。高阶激光阻挡模的设计需要根据客户激光器的系统和激光透镜的参数来决定。
典型规格
| 类别 | 参数值 |
| 最大入射激光光束直径 | 12 mm |
| DOE元件最大衍射角度 | 正方形输出：3×3° 圆形输出：4° |
| 输入光束与衍射角关系 | <12 mm → DOE衍射角可 >5° |
| 模组机械尺寸 | 长度：90 mm (不含DOE/聚焦透镜) 外径：30.5 mm |
| 透镜材料与处理 | N-SF11 玻璃 + 防反射涂层 |
| 支持的光圈形状 | 圆形、方形、矩形、自定义形状 |
标准型号
| 型号 | 长度 mm | 直径mm | 有效孔径mm | 透镜材质 | 孔径形状 | DOE元件最大衍射角度 |
| UDOB-001 | 179 | 52 | 22.9 | 熔融石英 | 圆形 | 0.107 ° |
| UDOB-002 | 179 | 52 | 22.9 | 熔融石英 | 圆形 | 0.0895 ° |
| UDOB-003 | 179 | 52 | 22.9 | 熔融石英 | 圆形 | 0.072 ° |
用于超高功率激光器的 UDOB
对于超高功率激光器，我们发布了一种基于折叠反射镜和光路中孔径的新型 UDOB 设计。
该设计向客户开放，并可根据客户要求进行修改。
已发布的版本适用于小角度 DOE，目前包含元件 DS-186-U-Y-A（在 Zemax 文件中通过衍射光栅表面实现）。已发布版本使用的波长为 355nm。

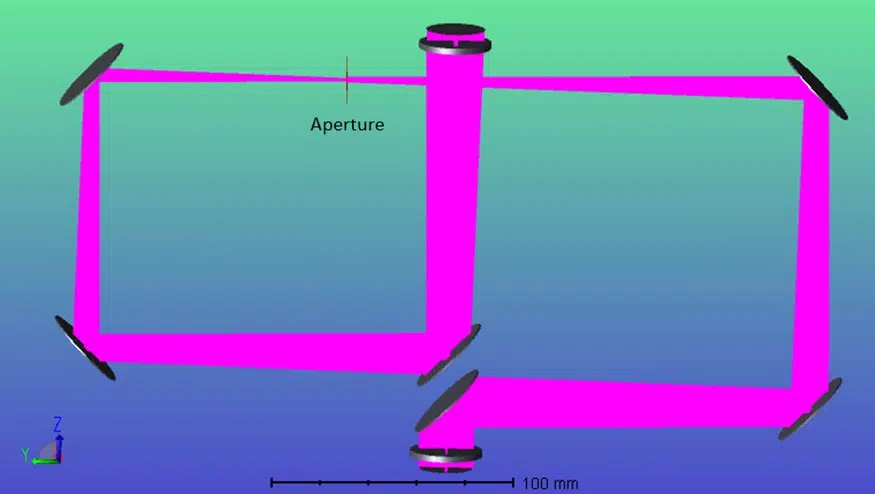

UDOB 反射式孔径全光路图
