普通衍射光学元件一个很大的局限是只能在固定的工作距离使用，如果偏离了这个平面，光斑效果会迅速下降，对光束整形器和匀光镜就表现为光斑能量变得不均匀。我们针对这个问题推出了准直平顶光模组，能够在很长的工作距离上保持平顶光斑、均匀光斑的特性，使用户摆脱工作距离的束缚。
我们一站式供应各种类型的准直平顶光模组，长焦深平顶光模组，平行平顶光模组，高斯整平顶平行输出，准直匀化镜，匀光平行输出模组，长焦深匀化镜，平顶光准直模组，高斯整平顶准直光，准直的光束整形器，平行光输出的光束整形器，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

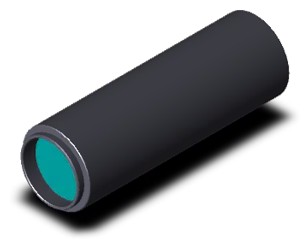

准直平顶光模组是针对需要延长工作距离或长焦距的应用量身定制的解决方案，英文名为Collimated Beam Shaper。准直平顶光模组是在标准平顶光束整形元件的基础上进行设计制造。在标准平顶光束整形元件中，平顶光斑只能在聚焦镜的焦平面附近获得，偏离焦平面之后，马上就没有平顶光斑的效果。

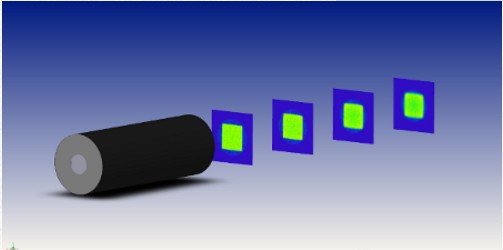

而准直平顶光模组的独特之处在于，在距离焦平面的200-300mm内，这一段成形的光束都是准直平顶光，激光在传输过程中始终保持平顶光斑的状态，任意截取一个面都是能量分布均匀的平顶光。它的强度均匀，准直平行，且高保真度，是能量分布均匀的光束。该光束的形状是固定的，且边缘清晰，可以是圆形，方形，矩形，椭圆形，线形或客户定制的任何其他形状。
单模输入
对于单模输入光源，准直平顶光束 (Collimated Top-Hat) 将是工业表面处理等应用的理想解决方案，因为这类应用中工件表面可能位于距激光传输系统远近不一的位置。这确保了在用户指定的工作距离范围内，无论工件距离如何，都能实现均匀平滑的加工效果，并获得清晰的边缘。
我们提供紧凑型模块，能够生成具有所需光强分布的平顶光束。我们的模块设计用于接收直径为 3mm 的单模输入光束，并输出直径为 3mm 的圆形或 3x3mm 的方形平顶光束。它们可以轻松定制以接受不同尺寸的输入光束，并能设计成定制的输出形状，如矩形或线形。
产品规格
| 物理特性 | ||
| 材料 | 熔融石英 | |
| 尺寸 | 25x25x25mm | |
| 输入参数 | ||
| 波长范围 | 320-2000nm | |
| 输入光束直径 | 3 | |
| M2 | <1.5 | |
| 输出参数 | ||
| 形状 | 正方形 | 圆形 |
| 尺寸 | 3x3 mm | 直径 3mm |
| 衍射效率 | >97% | |
| 准直平顶光的长度 | 沿输出端口300mm | |
多模输入
对于多模光源，准直平顶光模组是对需要较长工作距离范围的应用量身定制的解决方案。准直平顶光模组是我们的标准衍射均化器的明显补充，它可以在特定的工作距离下提供成形的强度光束。 准直均化器是一种很好的解决方案，适用于工业上处理不均匀的表面或与激光传输系统距离不同的应用。
产品应用
美容皮肤治疗
激光焊接聚合物
表征处理
激光清洗，激光切割
颜色消融/油漆去除，去除涂层
产品特点
性价比高
轻松定制，易于安装和系统集成
对入射光束参数要求低，不敏感
标准型号
| 型号 | 波长[nm] | 光斑形状[mm] | 光斑尺寸[mm] |
| CH Module-001-I00 | 532 | 圆形 | 直径 7.8 |
| CH Module-002-Q00 | 1064 | 正方形 | 13.2x13.2 |
标准参数
| 光学特性参数 | |
| 波长 | 1064 nm |
| 入射光束大小 | <3 mm* |
| 入射光束模式 | 多模 or 单模 |
| 玻璃材质：DOE /镜片 | 熔融石英/ BK7 |
| 准直光长度 | > 200 mm |
| 输出形状 | 圆形/正方形/直线 |
| 输出尺寸 | 可定制 mm |
| 镀膜层 | AR/ AR ( 特定类型的膜层) |

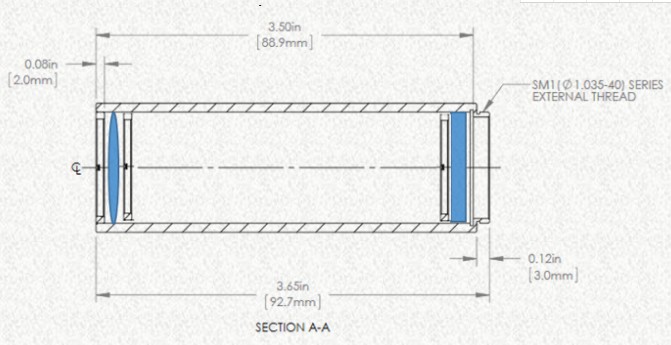

| 基本参数 | |
| 模组长度 | 92.7 mm |
| 外径 | 30.5 mm |
应用方案：光纤耦合准直均化器/长焦深匀化器
该模块可以通过光纤准直器直接连接到光纤激光输送系统中。优选使用具有小输出光束尺寸（<2mm）的光纤准直器。标准的光纤适配器可用于光纤接口。
下图：光纤模块示意图

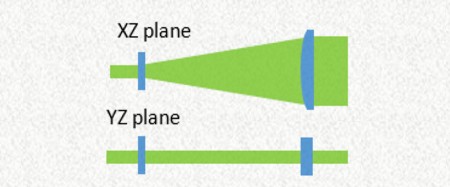

应用方案：直线形准直模组/长焦深一字线模组
许多光学应用需要准直的线形光强分布，例如：
激光清洗
激光检测
烧蚀
表面改性
脱胶
激光 3D 扫描
通常，对线长和线宽有特定要求；因此，对于原型制作，我们建议基于目录中的光机零件提供定制化的线形模块解决方案；对于工业用途，我们建议提供定制的光机解决方案。
准直线形匀化器也可与光纤接口组合使用。
