M型光束整形器通过独特M形光斑设计，实现激光沿单向匀速滑动时积分能量均匀分布，生成边缘锐利的窄直线光斑。支持193nm-10.6μm全波段，采用熔融石英/硒化锌材质，衍射效率高达86%-96%，可定制2阶至16阶相位结构。其核心优势在于扫描曝光时消除高斯分布热点，确保激光焊接、切割、烧蚀等材料加工过程的热量均匀性，提升加工质量。兼容大功率激光器（高损伤阈值），可直接集成现有系统，无需改造激光源或扫描头，显著优化光斑尺寸与强度分布。
我们一站式供应各种类型的M型光束整形器，M形激光整形镜，M型光束整形镜，M-Shape DOE，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

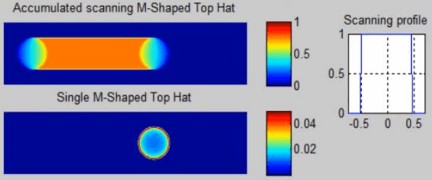

M-Shaper是一种新型衍射光学元件（DOE），M型光束整形器相比于传统的反射式或折射式光学元件，能实现更多的光学功能。它的特点用于创建2D独特的 M形强度轮廓，激光光斑经过M型光束整形器向着某个方向匀速滑动，积分后形成能量分布均匀的窄直线，同时在特定的工作平面上具有锐利的边缘。
典型的应用案列，是在整个激光扫描线上均匀的曝光，使能量均匀分布。也就是说，当扫描具有规则高斯或甚至高顶帽式的光斑线时，中心能量经过曝光后会均匀分布（影响激光材料处理期间的热分布）。
M型是字母形状，扫描时可以在线上进行均匀曝光。工作时整个激光扫描线的能量均匀分布（积分后），因此输出的光斑相对高质量，高效率，高光效。这个高质量的过程使客户在应用上，具有更高的灵活性，它可以在不改变激光器，光纤电缆和/或扫描光学头的情况下优化光斑的强度分布和光斑尺寸。
M型光束整形器，M型衍射光学元件的作用是把入射激光整形为M型，而M形（M-Shape）指的是激光光斑沿某一方向匀速滑动，积分后的能量均匀分布，即形成一条能量均匀分布的窄直线。
M-Shape激光光斑的这个特性使得其特别适用于激光材料直线加工: 例如激光焊接，激光切割，激光划片，激光烧蚀，激光熔融和强激光焊缝等应用。
基本规格：
| 材质 | 熔融石英，晒化锌 |
| 波长范围 | 193nm to 10.6um |
| Full angle | Large range of full angles |
| DOE 设计 | 2-level (二进制) to 16-level |
| 衍射效率 | 86% - 96% |
| 透镜尺寸 | 几毫米-100mm |
| 膜层（可选） | AR/AR Coating |
| 客户定制 | 几乎任何尺寸 |
特点：
标准的M-Shape光型输出（积分前）
整个激光扫描线的能量均匀分布（积分后）
高效率/高光效
光斑边缘锐利
高能量阈值/高损伤阈值，适用于大功率激光器
可选择增透膜AR Coating
任意光束形状
覆盖紫外到红外的所有激光波段，193nm to 10.6um
应用：
激光材料加工: 激光焊接，激光切割，激光划片，激光烧蚀，激光熔融
强激光焊缝
型号
| 型号 | 激光波长nm | 光束直径mm | 发散角[mRad] | 光斑尺寸um | 透镜尺寸mm | 光斑形状 | 备注 |
| MR-009-I-Y-A | 1064 | 11.3 | 0.21 | 33.6 | 25.4 | 圆形 | * |
| MR-006-I-Y-A | 1064 | 10.2 | 0.23 | 36.8 | 25.4 | 圆形 | |
| MR-008-I-Y-A | 1064 | 9 | 0.26 | 41.6 | 25.4 | 圆形 | |
| MR-005-I-Y-A | 1064 | 7.9 | 0.29 | 46.4 | 20 | 圆形 | * |
| MR-007-I-Y-A | 1064 | 6.8 | 0.34 | 54.4 | 25.4 | 圆形 | |
| MR-004-I-Y-A | 1064 | 5.7 | 0.4 | 64 | 25.4 | 圆形 | |
| MR-003-I-Y-A | 1064 | 5.3 | 0.43 | 68.8 | 25.4 | 圆形 | |
| MR-002-I-Y-A | 1064 | 4.5 | 0.52 | 83.2 | 11 | 圆形 | * |
| MR-011-I-Y-A | 1064 | 3.4 | 0.69 | 110.4 | 11 | 圆形 | |
| MR-010-I-Y-A | 1064 | 2.3 | 1.02 | 163.2 | 11 | 圆形 | * |
| MR-012-I-Y-A | 1064 | 8.4 | 1.03 | 164.8 | 25.4 | 圆形 | * |
| MR-016-I-Y-A | 1064 | 7 | 3.29 | 526.4 | 25.4 | 圆形 | |
| MR-001-I-Y-A | 1064 | 8.5 | 4.26 | 681.6 | 25.4 | 圆形 | |
| MR-015-I-Y-A | 1064 | 4.2 | 6.06 | 969.6 | 11 | 圆形 | * |
| RD-247-I-Y-A | 1064 | >6 | 8.73 | 1396.8 | 25.4 | 圆形 | MM |
| MR-014-I-Y-A | 1064 | 4.2 | 10.13 | 1620.8 | 11 | 圆形 | |
| MR-013-I-Y-A | 1064 | 4.2 | 13.32 | 2131.2 | 11 | 圆形 | * |
| RD-254-I-Y-A | 1064 | >4 | 17.45 | 2792.1 | 20 | 圆形 | MM |
| RD-232-I-Y-A | 1064 | >1.5 | 34.9 | 5584.6 | 11 | 圆形 | MM |
如需要其它波长请联系我们
