EdgeCleave 玻璃倒角模块采用定制多焦点衍射光学元件（DOE），可将单模激光聚焦成约 2.3 μm 光斑，并在超过 500 μm 的范围内实现多点切割。支持对角、曲面及梯形切割，典型倒角尺寸 0.2–0.3 mm@45°。模块基于 Thorlabs LMH-20X-1064 物镜与三维多焦点 DOE，具有低像差、大视场、高精度等优势，广泛应用于玻璃切割、倒角、斜切及高端微加工领域。
我们一站式供应各种类型的EdgeCleave 倒角模块，多焦点 DOE，激光倒角切割，曲面切割模块，对角切割光学器件，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

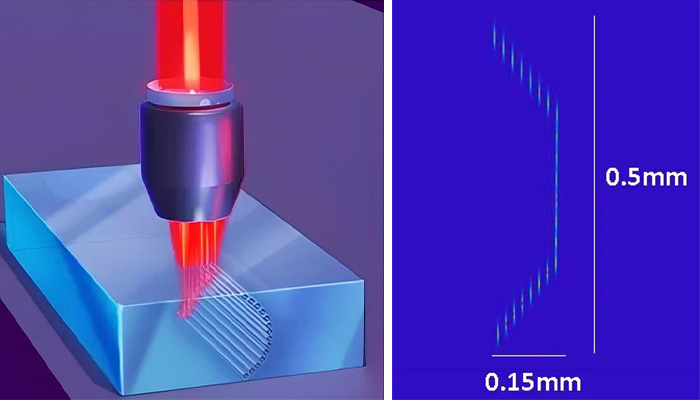

我们的 EdgeCleave 玻璃倒角模块可将入射的单模激光聚焦成一组紧密光斑，腰斑直径约 2.3 μm，作用范围超过 500 μm。
EdgeCleave 模块采用定制的多焦点衍射光学元件（DOE），可实现对角切割、曲面切割甚至梯形切割轮廓，并可在光轴方向上实现 X 偏移。典型的光学倒角尺寸为 0.2–0.3 mm，倾角 45°，可轻松实现。
该模块基于 Thorlabs LMH-20X-1064 物镜，并结合我司专门设计的三维多焦点 DOE。
产品特点
极低像差水平——光斑直径 < 2.5 μm
大于 500 μm 的视场，可实现高达 500 μm 的光斑水平位移范围
兼容 Holo/Or 1 英寸 3D 多焦点 DOE，可用于玻璃的对角切割、曲面切割、倒角及斜切
易于集成到现有光机系统中
典型规格
| 波长 | 1030-1080nm |
| 外壳材质 | 铝（黑色阳极氧化） |
| 尺寸 | 直径 30.5 mm × 长度 49 mm（含盖） |
| 有效焦距 (EFL) | 10 mm |
| 视场范围 | ±250 μm（±2°） |
| 最大输入光束直径 (exp⁻²) | 8 mm |
| 安装螺纹 | SM1 外螺纹 |
| 数值孔径 (衍射极限) | 0.4 |
| 光学元件材质 | 熔融石英 |
| 工作距离 | 6 mm |
