DeepCleave是专为激光玻璃切割设计的衍射光学模块，可生成恒定峰值功率的1.8μm超小聚焦光斑，并实现0.25-3mm扩展景深（空气中）。其等效0.35NA的光学性能，无需高成本物镜即可完成厚玻璃（如平板玻璃）的全深度单脉冲切割。模块兼容1030-1064nm近红外及515-488nm可见光波段，支持单模光束（M²<1.3），效率＞93%。采用熔融石英材质与SM1螺纹接口，配备可拆卸保护窗，工作距离覆盖7mm至23mm。作为即插即用解决方案，可显著提升切割效率并降低系统集成成本。
我们一站式供应各种类型的扩展景深光学元件，DeepCleave衍射透镜，激光玻璃切割模块，厚玻璃加工解决方案，单脉冲全深度切割，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

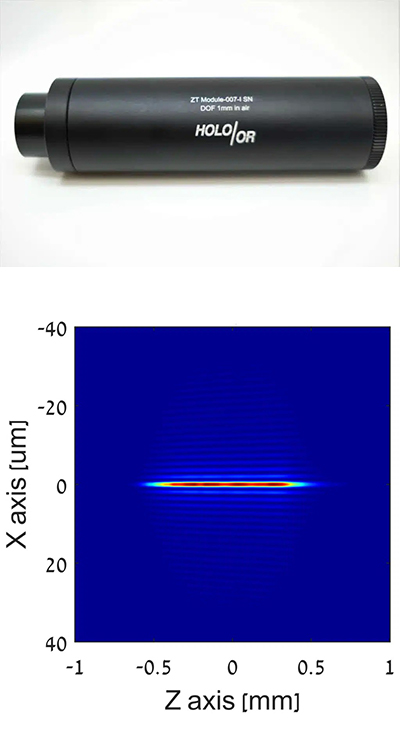

DeepCleave 是一种衍射光学模块，用于将单模高斯输入光束聚焦成一个紧致的、腰斑尺寸约为 1.8 微米的光斑，并在一个增加的景深 (DOF) 区域内（通常范围为 0.25 至 3 毫米）保持恒定的峰值功率。所获得的聚焦光斑等效于一个 0.35 数值孔径 (NA) 的物镜，使 DeepCleave 成为一个完整的光学解决方案，无需额外的高 NA 物镜或其他高成本光学元件。
利用超短红外脉冲进行激光玻璃切割正迅速成为高通量玻璃加工的关键技术。使用该技术切割厚玻璃（>500μm）面临独特的挑战，因为激光能量需要同时聚焦到一个紧致的光斑上，并在玻璃深度方向上均匀分布。
DeepCleave 模块专为厚玻璃激光切割提供完整的光学解决方案而设计，可在大的景深范围（空气中 >1mm）内实现紧聚焦（光斑 <2um）。其聚焦光斑等效于 0.35 NA 物镜，特别适用于厚玻璃（如平板玻璃）的切割。
这种独特的延长焦斑光学元件旨在提高激光玻璃切割效率，并且兼容 SM1 螺纹标准，可轻松集成到您的激光设备中。
产品特点
单脉冲即可实现玻璃全厚度切割。
单一模块提供完整解决方案。
极低像差水平 – 光斑直径 < 2 微米。
易于集成到现有的光机结构中。
典型规格
| 参数 | 规格值 |
| 波长 | 1030nm, 1064nm, 其他波长可按需提供 |
| 光束模式 | 单模 M²<1.3 |
| 输入光束直径 (exp⁻²) | 6mm (+10%) |
| 光学元件材料 | 熔融石英 (Fused Silica) |
| 镀膜 | 所有光学元件均镀有增透膜 (AR coated) |
| 空气中景深 | ~1 [mm] |
| 腰斑直径 (exp⁻²) | 1.8 [µm] |
| 工作距离 | 7.4 [mm] |
| 效率 | >93% |
| 尺寸 | 直径 30.5 [mm] x 长度 106 [mm] |
| 安装螺纹 | SM1, SM05 外螺纹 |
标准型号
| 型号 | 波长 | 光束模式 | 光束直径 | 空气中景深 | 光斑尺寸 | 工作距离 (带窗/无窗) |
| ZT Module-004-I | 1064nm | 单模 M²<1.3 | 6mm (±10%) | 0.5mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-004-J | 1030nm | 单模 M²<1.3 | 6mm (±10%) | 0.5mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-005-I | 1064nm | 单模 M²<1.3 | 6mm (±10%) | 0.75mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-005-J | 1030nm | 单模 M²<1.3 | 6mm (±10%) | 0.75mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-006-I | 1064nm | 单模 M²<1.3 | 6mm (±10%) | 1.5mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-006-J | 1030nm | 单模 M²<1.3 | 6mm (±10%) | 1.5mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-007-I | 1064nm | 单模 M²<1.3 | 6mm (±10%) | 1mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-007-J | 1030nm | 单模 M²<1.3 | 6mm (±10%) | 1mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-008-I | 1064nm | 单模 M²<1.3 | 6mm (±10%) | 0.25mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-008-J | 1030nm | 单模 M²<1.3 | 6mm (±10%) | 0.25mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-009-I | 1064nm | 单模 M²<1.3 | 6mm (±10%) | 3mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-009-J | 1030nm | 单模 M²<1.3 | 6mm (±10%) | 3mm | 1.8um | 5.9 / 7.4mm |
| ZT Module-009-R | 488nm | 单模 M²<1.3 | 6mm (±10%) | 3mm | 0.85um | 5.9 / 7.4mm |
| ZT Module-010-I | 1064nm | 单模 M²<1.3 | 10mm (±10%) | 1mm | 1.8um | 14 / 15.5mm |
| ZT Module-011-I | 1064nm | 单模 M²<1.3 | 12mm (±10%) | 1mm | 1.8um | 22.2 / 23.7mm |
| ZT Module-012-1 | 515nm | 单模 M²<1.3 | 6mm (±10%) | 1mm | 0.9um | 5.9 / 7.4mm |
