分束镜

目前，人们都是用达曼光栅的原理来设计激光分束镜Beam Splitter，分束器的基本功能是把一束入射激光分多束激光，且分束后的每束光都保持原始光束的特性，光束直径、发散角和波前特点都不变，只有功率和传播角度变化。

我们对分束器的设计已经达到了很高的水平，体现在光束能量的一致性和对于分束角的精确控制。对于普通的分束器，不同输出光束的能量均匀性可以达到1%或2%，也可以通过特定的设计使不同的输出光束实现不同的能量分配，比如能量比例为1:2或1:4。对于角度精度的控制可以达到非常高的水平，例如设计两束光的分离角为5度，实际加工出来的误差可能小于0.05°，高标准地满足用户需求。

产品特点

• 激光可以单模或多模

• 材料一般为熔融石英或ZnSe，损伤阈值非常高

• 高功率阈值，准确的角度分离，分束后能量和波前一致性好，光束之间的能量差异<1%

• 使用，对准直和中心轴位置不敏感

分束器的安装使用

激光分束器可以独立使用，也可以配合聚焦镜使用（聚焦镜放置在分束元件之后）。通常，客户都会配合聚焦透镜进行试用，因此装配之前客户需要先确定焦距，因为光束之间的夹角是固定不变的，这样就可以计算各光束之间的距离。

由于衍射光学原理的限制，双光束分束元件的效率一般可达到80%，对于多光束（至少为3）的分束元件，利用二元多阶结构，效率可以从85%到95%，且其多余的能量以杂散光的形式损耗。为了得到更好的分束效果，需要客户提供初始的光斑大小，光斑大小需要至少为刻蚀周期大小的3-5倍，5倍以上效果更佳。

的标准规格

我们r提供数千种标准规格的激光分束镜，不同的波段要选用不同的分束镜，单个波长的标准型号可能就超过100种。

分束镜的应用：

• 激光打标、激光打孔，激光显示和照明

• 激光划片（太阳能电池），玻璃切割（LCD显示器切割）

• 医疗/美容治疗, 激光美容，激光整形，激光去斑、激光显示，激光照明、光纤光学

定制激光分束镜

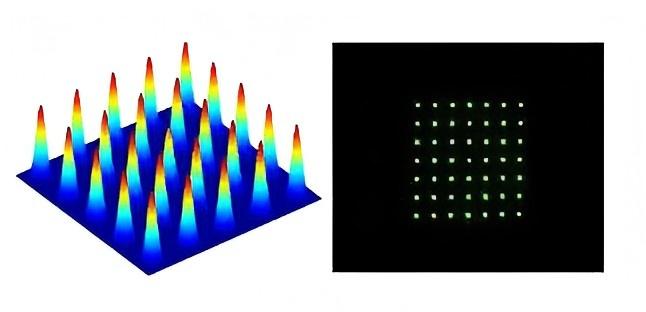

（1）可定制输出激光点阵的排列

只需要提供激光波长，光斑大小，工作距离以及各光束的发散角等参数。就能够定制不同排列，不同形状的分束器。

（2）可定制不同光束之间的能量分布

基于强大的开发设计能力，针对科研级的定制需求，还可以为客户定制能量分布不均匀的激光分光片，比如某些特定的级次激光能量为50W，而另一些特定级次的激光能量为10W，而这些级次之间的能量均匀和一致性又控制得非常好。

分束镜的部分标准规格参数如下

适用于入射波长355nm

适用于入射波长532nm

适用于入射波长633nm

适用于入射波长800nm

适用于入射波长1064nm
