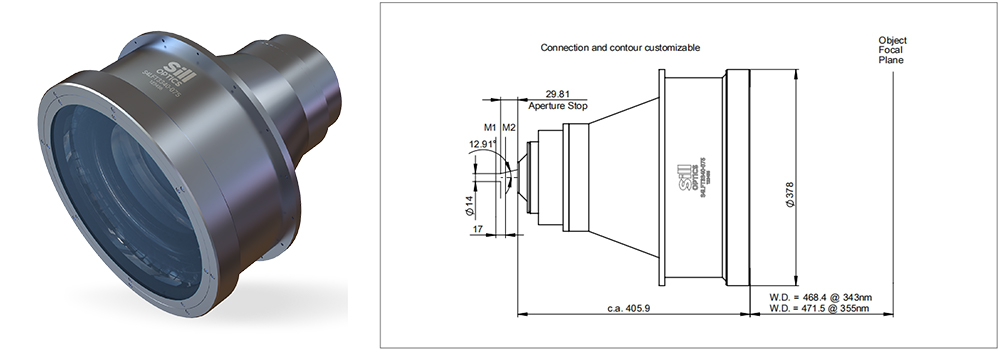

S4LFT3340-075 是一款大视场紫外F-θ透镜，专为 343/355 nm 双波长优化。采用熔融石英材质，透射率 >97%，激光损伤阈值达 1 J/cm²（1ns脉冲, 50Hz）。有效焦距 338-340 mm，工作距离 468-472 mm，支持 Ø14 mm 入射光束，扫描区域达 205×205 mm。双反射镜系统（镜壳距 21.3/38.3 mm）实现超低远心误差（0.9°），适用于大面积精密加工。兼容SP/USP洁净标准，重 23.0 kg，需搭配盖玻片 S4LPG3340-075，满足高功率紫外激光系统的稳定性需求。
我们一站式供应各种类型的场镜，f-theta镜头，远心镜头，扫描聚焦镜，平场聚焦镜，平场透镜，变倍扩束镜，可调扩束镜，非球面透镜，聚焦透镜，消色差透镜，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
Sill Optics 推出一款适用于高功率激光器的创新型远心 f-theta 镜头，它将完美的远心度与超大扫描范围完美结合。我们由此在液晶显示屏的激光切割领域树立了新的标准。
标准液晶显示屏格式通常经济高效，而特殊格式（例如航空或现代铁路技术中的格式）则具有挑战性。对于中小批量生产而言，新开发的具有特殊长宽比的镜头成本可能相当高。因此，通常首选标准格式进行切割，且不会降低质量。新型远心 f-theta 镜头 S4LFT3340-075 的突出优势：
远心度：小于 1° 的远心误差可确保光束垂直入射并在整个工作平面上进行精确切割。
大扫描范围：205 mm x 205 mm 的惊人扫描范围可实现最大切割长度并提高生产效率。
最小热影响：减小的切割深度可确保对相邻组件的热影响最小。

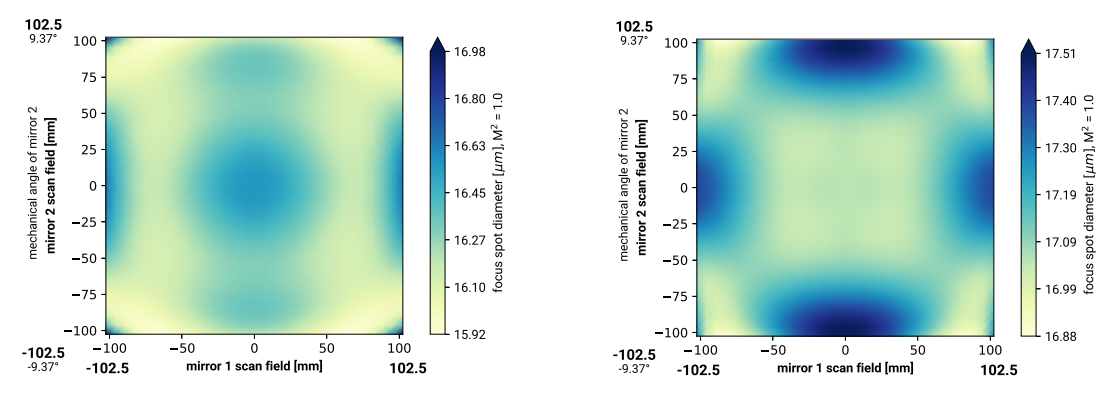

均匀的光斑形状：我们的衍射极限设计确保整个扫描场的光斑尺寸均匀，从而显著提升切割质量。
| 型号 | S4LFT3340-075 |
| 设计波长 [nm] | 343 / 355 |
| 有效焦距 [mm] | 338.0 / 340.0 |
| 最大入射光束直径 [mm] | 14.0 |
| 孔径光阑距离 [mm] | 27.8 |
| 工作距离 [mm] | 468.4 / 471.5 |
| 双反射镜系统的扫描区域 [mm x mm] | 205 x 205 |
| 反射镜距离镜壳的距离 (反射镜2 / 反射镜1) [mm] | 21.3 / 38.3 |
| 最大远心误差 [°] | 0.9 |
| 总透射率 [%] | > 97 |
| 透镜材质 | 熔融石英 |
| 激光诱导损伤阈值 (LIDT，涂层) | 1.0 J/cm² (每 1ns 脉冲，50Hz) |
| SP 和 USP 可用 | 是 |
| 重量 [kg] | 23.0 |
| 盖玻片 | S4LPG3340-075 |
详情资料：Sill 远心f-theta镜头
