Sill 该镜头提供 F-Mount 与 M42×1 双接口选项，光学性能完全一致。F-Mount版：46.5mm法兰距适配传统工业相机，维护便捷；M42×1版：12mm法兰距满足高密度集成需求。全系支持 0.31x/0.45x倍率，工作距离 180-284mm，远心误差 ≤0.014°，覆盖 400-900nm 宽光谱（含NIR）。畸变 0.43%-0.67%，是汽车零件、电子连接器、光伏检测的理想选择。
我们一站式供应各种类型的远心镜头，成像镜头，同心透镜，消色差镜头，消色差远心镜头，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
Sill Optics正在扩展其用于大型APS-C传感器格式的镜头系列,新增三款消色差远心镜头。 近年来,由于数据传输速率的提高,APSC格式传感器已成为大尺寸传感器的一个极具吸引力的替代品。由于像素尺寸低至2.5μm,这种格式的相机也可实现6000万像素以上的分辨率,为高端成像应用打开了大门。
要在工业领域获得出色的图像质量,高质量的芯片和合适的高分辨率镜头必不可少。Sill Optics推出了适用于APS-C格式传感器的全新远心镜头系列。对于最大传感器对角线为32.6mm的单色相机,该镜头的全分辨率可达2.74μm。对于最大对角线为28.9mm的传感器,甚至可以完全解析2.5μm的像素尺寸。
该系列新镜头的放大系数在0.2和0.45之间,可用于线扫描相机和区域扫描传感器。由于采用了消色差设计,它们不仅可用于单色范围(R、G、B),还可与彩色相机结合使用。对于带拜尔滤光片的传感器,可以使用2.74μm或2.5um的全分辨率。另一个特点是在近红外范围(850-950nm)内具有高透光率,因此只需稍稍调整工作距离即可获得高分辨率的近红外图像。 现有的两款放大倍率为0.7倍和1.0倍的设计使该系列更加完善。我们很乐意根据客户的具体要求,开发出具有不同图像比例的特殊产品。 在连接相机时,您可以选择法兰焦距为12mm的M42x1或F卡口连接(尼康卡口)作为标准配置。与我们所有的高品质镜头一样,该系列镜头也具有手动调节光圈功能。

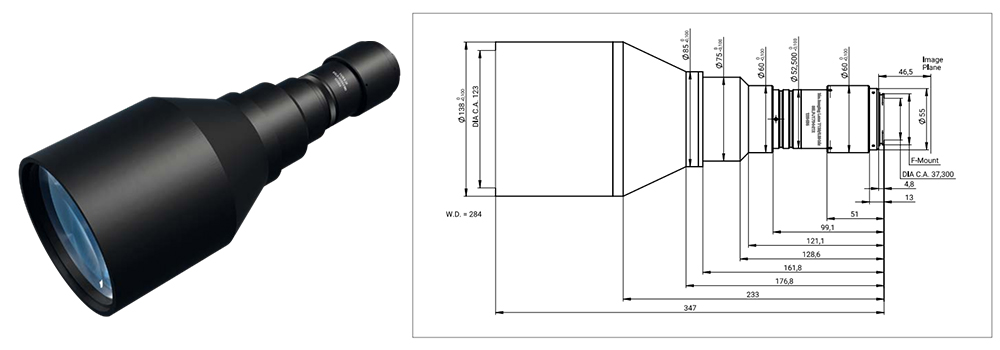

| 型号 | S5LPJ1794-FMO | S5LPJ1794-M42 | S5LPJ6194-FMO | S5LPJ6194-M42 |
| 接口类型 | F-Mount | M42×1 | F-Mount | M42×1 |
| 法兰后截距 | 46.50 mm | 12.00 mm | 46.50 mm | 12.00 mm |
| 放大倍率 | 0.31x (±5%) | 0.31x (±5%) | 0.45x (±5%) | 0.45x (±5%) |
| 工作距离 | 284.00 mm | 284.00 mm | 180.00 mm | 180.00 mm |
| NIR工作距离 | 289.3 mm | 289.3 mm | 182.7 mm | 182.7 mm |
| 物方尺寸(1.5"芯片) | 61.9×46.5 mm | 61.9×46.5 mm | 42.7×32.0 mm | 42.7×32.0 mm |
| 最大视场 | 74.2×74.2 mm | 74.2×74.2 mm | 51.1×51.1 mm | 51.1×51.1 mm |
| 最大远心误差 | 0.007° | 0.007° | 0.014° | 0.014° |
| 孔径 | 0.019 | 0.019 | 0.028 | 0.028 |
| 最大畸变 | 0.43% | 0.43% | 0.67% | 0.67% |
| 波长范围 | 400-900 nm | 400-900 nm | 400-900 nm | 400-900 nm |
| 设计波长 | 450-700 nm | 450-700 nm | 450-700 nm | 450-700 nm |
| 可调光圈 | 手动 | 手动 | 手动 | 手动 |
详情资料：S5LPJ1794-FMO，S5LPJ1794-M42，S5LPJ6194-FMO，S5LPJ6194-M42
