Sill S6EXZ9313-681/684 是专为红外激光设计的 1-3倍连续可调扩束镜，采用ZnSe材质，透射率 >97%，支持 500W 高功率操作。通光孔径 Ø28.5/45.0 mm，通过±3mm机械位移实现发散度精确调节，指向稳定性 <1 mrad。两款分别优化于 10.6μm（金属加工）和 9.3μm（聚合物处理）波长，背反射距离略有差异（正向0mm/反向123.8或122.3mm）。重仅 1.4kg，RoHS认证，适用于工业激光切割/雕刻系统，但不兼容洁净环境。
我们一站式供应各种类型的扩束镜，激光扩束镜，变倍扩束镜，可调扩束镜，电动扩束镜，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

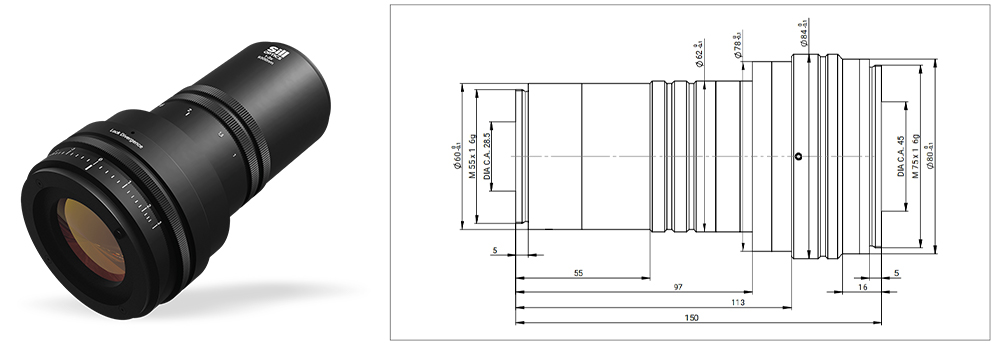

Sill 推出的两款变焦扩束镜 S6EXZ9313-684 和 S6EXZ9313-681，分别适用于波长为 9.3μm 和 10.6μm的CO2激光器，作为目录产品。
两个扩束镜均可在 1 倍至 3 倍的扩束范围内手动调节。所有放大级别均可手动设置。与所有Sill光束扩展镜一样，发散度可以调整（也可以手动调整）。
两种变焦扩束镜均仅包含由高性能硒化锌制成的透镜。采用殊镀膜工艺，镜片无毒，无放射性，该材料的特点是对该光谱具有非常高的透射率和低的吸收率。最先进的涂层和特殊的光学设计以及极少量的独立镜片可实现非常高的镜头整体透射率。S6EXZ9313-684和 S6EXZ9313-681 因其材料和光学设计而适合使用高功率激光器。自由入口孔径为 28.5mm（机械限制），最大可扩大至 45mm。
两款扩束镜的区别在于对9.3μm（S6EXZ9313-584）和10.6μm（S6EXZ9313-581）不同波长的校正。这是常见 CO2 激光器最常见的两种波长。
| 型号 | S6EXZ9313-681(10.6μm) | S6EXZ9313-684(9.3μm) |
| 设计波长 | 10600 nm | 9300 nm |
| 放大倍率 | 1.0 - 3.0 连续可调 | 1.0 - 3.0 连续可调 |
| 通光孔径(输入/输出) | Ø28.5 mm / Ø45.0 mm | Ø28.5 mm / Ø45.0 mm |
| 最大输入光束 | Ø16.7 mm (1x) → Ø8.9 mm (3x) | Ø16.7 mm (1x) → Ø8.9 mm (3x) |
| 发散度调节 | ±3 mm 线性位移 | ±3 mm 线性位移 |
| 透镜数量/材质 | 3片 / ZnSe | 3片 / ZnSe |
| 损伤阈值 | 最大功率 500 W | 最大功率 500 W |
| 指向稳定性 | <1 mrad | <1 mrad |
| 安装螺纹 | M55×1 | M55×1 |
| 重量 | 1.4 kg | 1.4 kg |
| SP/USP兼容性 | 否 | 否 |
| RoHS认证 | 是 | 是 |
S6EXZ9313-681背反射位置

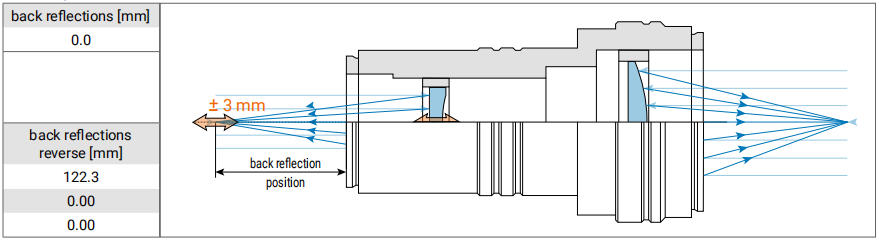

S6EXZ9313-684背反射位置
