WinCamD-QD系列使用胶体量子点传感器为可见光、短波红外和电子短波红外光源提供高质量的光束轮廓。WinCamD-QD 系列具有 15 μm 像素，波长范围为 350 至 2000 nm，可提供光束轮廓分析能力。WinCamD-QD 系列的信噪比超过 2100：1，能够进行符合 ISO 11146 标准的光束测量。胶体量子点传感器具有非常高的灵敏度，带有用于脉冲光束轮廓的全局快门
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
WinCamD-QD系列采用胶体量子点传感器，可为可见光、短波红外(SWIR)和增强短波红外(eSWIR)光源提供高质量的光束剖面分析。具有15 µm像素、宽达350-2000 nm的波长范围以及全局快门功能，WinCamD-QD系列提供了无与伦比的光束剖面分析能力。具有超过2100:1的信噪比，WinCamD-QD系列能够进行符合ISO 11146标准的光束测量。这款先进的胶体量子点传感器具有极高的灵敏度，并配备了用于脉冲光束剖面分析的全局快门。
WinCamD-QD系列拥有高度可定制的用户中心软件的支持，该软件无需许可费用，支持无限安装和免费软件更新。WinCamD-QD软件允许您与外部程序进行接口交互、记录数据、使用我们的M2DU平移台进行完全自动的M2测量等，所有这些功能都包含在内，无需额外费用。对于功率较高的激光器，我们提供了一系列采样、吸收和反射衰减选项，以确保在进行剖面分析之前充分衰减光束。
主要特点：
量子点探测器，1550nm已优化
波长范围400-1700nm / 350-2000 nm
多种探测面可选，标准为640x512（9.5x7.68 mm），最大范围可达1920x1080（28.8x16.2 mm）
15µm像素
14位数模转换
全局快门，既可测连续光，也可测脉冲光
信噪比：≥2100:1
GigE或USB3.0接口
典型应用:
1550nm激光轮廓分析
1550nm激光器和激光系统的现场维修
光学组装和仪器对准
光束漂移记录
M2测量
规格参数：
| 项目 | 说明 |
| 传感器类型 | 胶体量子点（CQD）传感器，集成于 CMOS ROIC 上 |
| 波长范围 | S-WCD-QD-1550 系列：400–1700 nm（可见光至 SWIR） S-WCD-QD-2000 系列：350–2000 nm（可见光至扩展 SWIR） |
| 像素数量（水平 × 垂直） | 标准版：640 × 512 L 型：1280 × 1024 XL 型：1920 × 1080 |
| 成像区域尺寸 | 标准版：9.5 × 7.68 mm L 型：19.2 × 15.36 mm XL 型：28.8 × 16.2 mm |
| 像素尺寸 | 15 × 15 µm |
| 最小光束尺寸（10 像素） | 约 150 µm |
| 快门类型 | 全局快门 |
| 最大帧率 | 标准版 / L 型：25 fps XL 型：<25 fps |
| 信噪比（SNR） | ≥2100:1 |
| 光学 / 电学动态范围（dB） | 33 / 66 |
| ADC 分辨率 | 14-bit |
| 可测光源类型 | 连续光（CW）、外同步脉冲源 |
| 可测光束功率 | 待定 |
| 手动光束衰减 | 配套 C 接口 ND 滤光片：ND-1、ND-2、ND-4 |
| 显示图像形式 | 2D / 3D 光束剖面图 10、16、256 色或最大灰阶图，支持等高线显示 |
| 光束剖面测量参数 | 原始及平滑（移动平均）剖面（最大平滑至 10% FWHM） |
| 光束直径测量方式 | 用户设定 Clip 电平下的直径 高斯拟合直径 二阶矩拟合直径- Slit / Knife Edge 等效直径 |
| 光束拟合 | 高斯与平顶（Top Hat）拟合及拟合优度 Slit 剖面等效拟合 |
| 光束椭圆度测量 | 主轴 / 次轴 / 平均直径，自动定位椭圆轴向 |
| 质心定位 | 相对 / 绝对质心 强度加权质心与几何中心 支持光束漂移显示与统计 |
| 测量精度 | 直径插值处理精度：5 µm 典型绝对精度：~10 µm（取决于光束剖面） 质心精度可达 ±10 µm |
| 处理选项 | 图像 / 剖面平均（1、5、10、20 次或连续） 背景捕捉与自动减除 用户定义矩形或自动椭圆区域处理 支持光束追踪支持 *.ojf 文件保存测试配置与设置 |
| 通过 / 不通过显示 | 屏幕显示 Pass/Fail，支持颜色设定，适用于质量控制 |
| 数据与统计记录 | 最小值 / 最大值 / 平均值 / 标准差，最多 4096 个样本 |
| 相对功率测量 | 基于初始输入的滚动直方图；单位支持 mW、µJ、dBm、%、或用户自定义参考输入单位 |
| 能量密度测量 | 支持用户定义区域内的能量密度（Fluence）计算 |
| 认证标准 | RoHS、WEEE、CE |
| 多相机支持 | 并行采集：最多 4 台摄像机 串行采集：最多 8 台 |
| 相机尺寸（宽×高×深） | 61 × 61 × 99 mm |
| 传感器距外壳光学深度 | 17.5 mm（精度 ±0.2 mm） |
| 安装方式 | 待定 |
| 重量 | 407 克（约 14.35 盎司） |

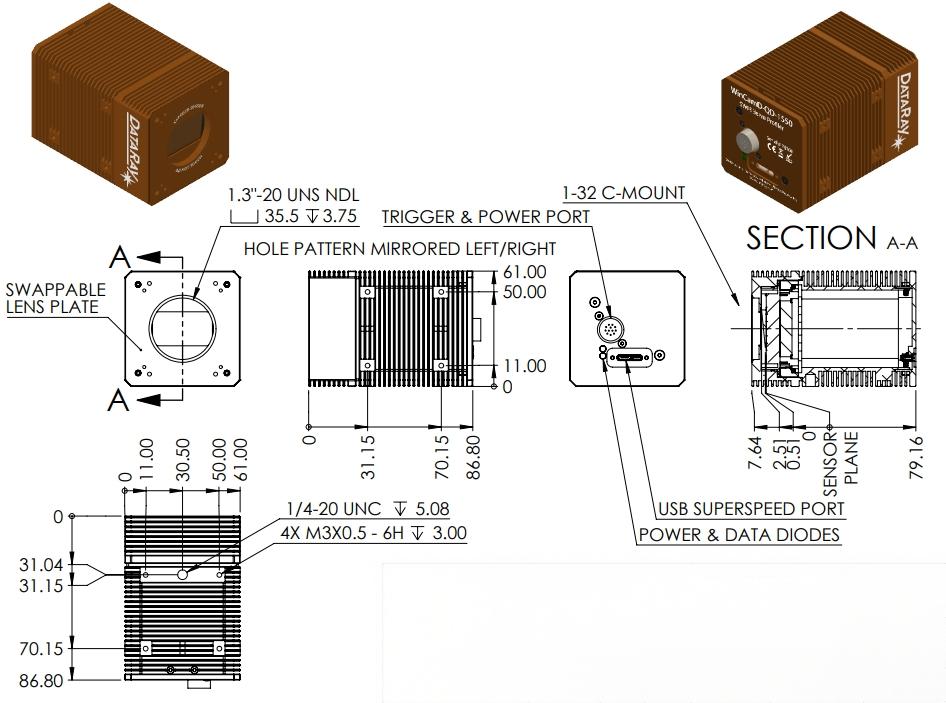

轮廓图：

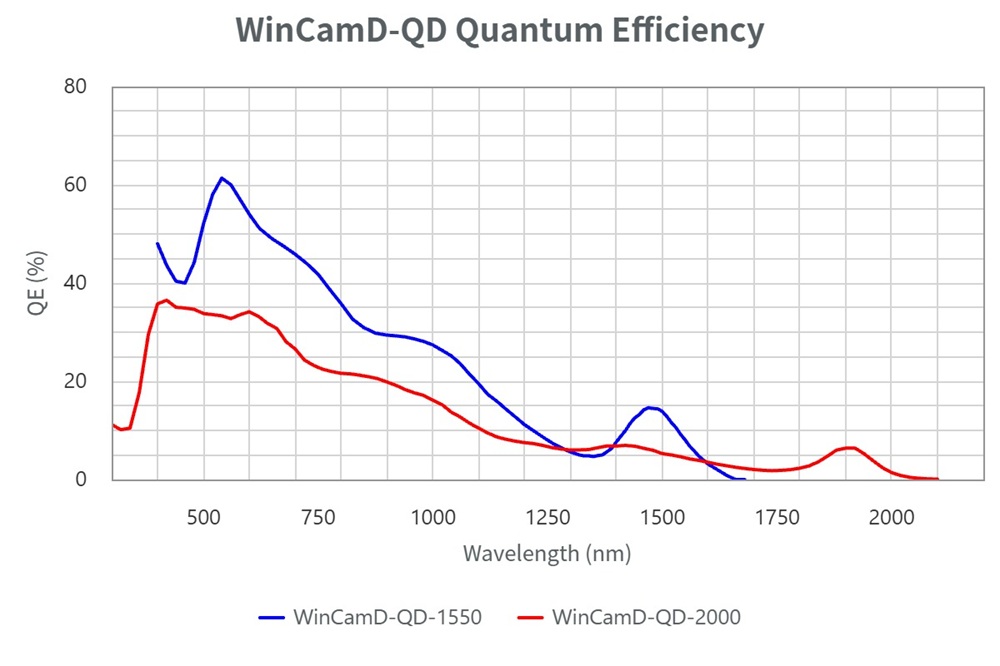

图表：
