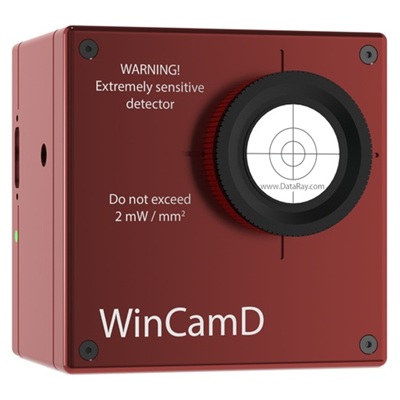

WinCamD-IR-BB是专为红外波段设计的相机型光束分析仪，可分析MWIR与FIR范围内的光束质量，具有高灵敏度。采用氧化钒（VOx）微测热辐射计，可探测波长范围达2-16µm，在像素尺寸17x17µm的情况下靶面范围有10.88x8.16mm，并拥有640x480的分辨率。WinCamD-IR-BB拥有USB3.0接口，可以直接连接电脑并使用专用的Dataray软件进行光斑轮廓以及光束信息的分析与记录。
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
WinCamD-IR-BB系列中红外光束质量分析仪是 MWIR 和 FIR 范围内激光器的理想成像解决方案，覆盖了从近红外到中红外波段（2um-16um），可测量不同类型激光（连续激光和脉冲激光），不同功率（微瓦级别光束测量至上千瓦激光测量），通过其独特的用户友好型的软件交互界面，可以帮助您方便快速的分析和统计激光光斑的全部信息。对于准直光束最大可测光斑直径可达25mm，并且还有针对极小光斑（几个um级别），极大光斑（大于25mm），光束质量M²，发散角等多种激光参数测量可以通过增加相应附件的形式来实现，对于您未来的测量需求直接购买附件就可实现，可以最大化的利用单个相机满足不同测量需求，避免了重复购买相机等情况。
产品特点：
宽带2-16μm微测热辐射计
640 x 480, 10.88 x 8.2mm探测器
17 µm 像元大小
USB3.0,3米数据线
7.5Hz频率
自动化NUC集成快门14-bit ADC
14 ms积分时间，脉冲测量重复频率可达1kHz
无需斩波器和TEC制冷
加套件可用于M2测量
典型应用：
MIR/FIR/CO2激光轮廓分析
现场分析CO2激光器和激光系统
光学组装和仪器对准
光束漂移记录
高分辨率红外成像
规格参数：
| 项目 | 说明 |
| 传感器类型 | 氧化钒（VOx）微测辐射热计 |
| 波长范围 | 宽带 MWIR/FIR：2 – 16 µm |
| 像素数量（水平 x 垂直） | 307k 像素，640 × 480 |
| 成像区域 | 10.88 × 8.16 mm |
| 像素尺寸 | 17 × 17 µm |
| 最小可测光束直径（以10个像素计） | ~170 µm |
| 快门类型 | 滚动快门 |
| 最大全帧速率 | 30 Hz（出口版本为 7.5 Hz） |
| 信噪比（RMS） | ≥1000:1 |
| 光学/电气动态范围（dB） | 30 / 60 dB |
| 模数转换器（ADC） | 14 位 |
| 可测光源类型 | 连续光（CW）与脉冲光源（自动触发同步） |

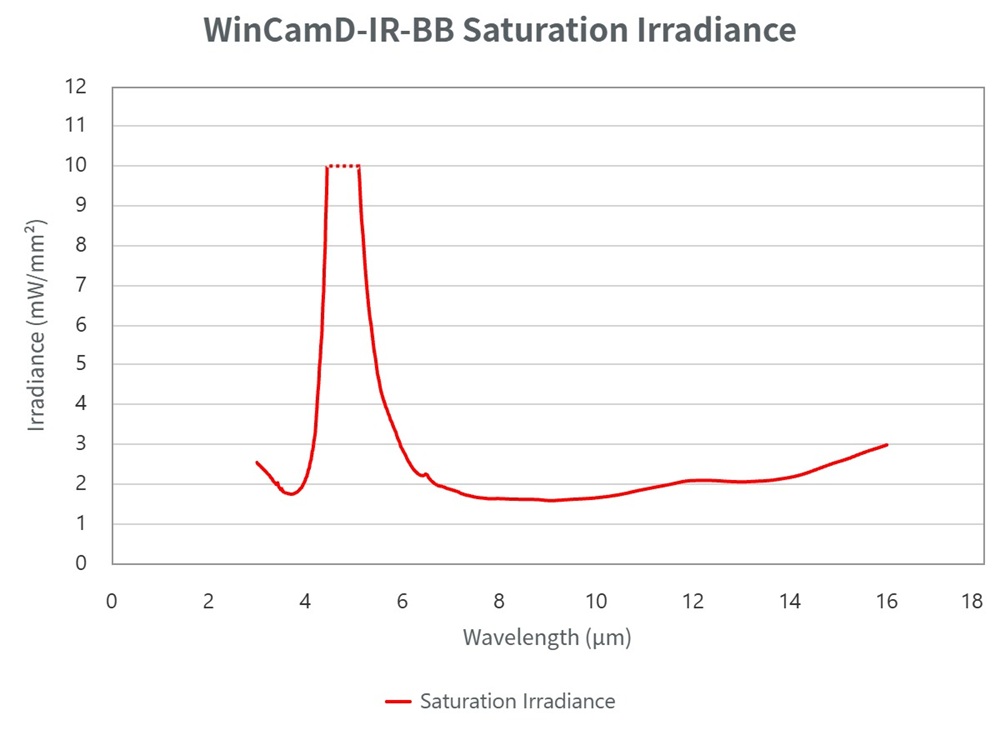

| 测量光束功率范围 | 详见“近似饱和功率限制”图表 |
| 手动光束衰减 | 提供两个 1 英寸 Ge 反射式中性密度滤光片（ND-1 和 ND-2）详见应用说明 |
| 显示的光束剖面图 | 2D 和 3D 图像 |
| 色彩显示选项 | 10、16、256 或最大颜色/灰度等级，10 色与 16 色等高线图 |
| 可测并显示的光束参数 | 原始和滤波后光束剖面（支持三角滑动平均滤波，最大 10% FWHM） |
| 光斑直径测量 | 用户自定义剪切电平下的直径 高斯拟合与二阶矩拟合直径 等效圆直径 等效狭缝与刀口直径 |
| 光束拟合 | 高斯、Top Hat（平顶）拟合及拟合优度百分比等效狭缝剖面拟合 |
| 光束椭圆度 | 主轴、次轴及平均直径，自动轴向调整 |
| 光斑重心位置 | 相对与绝对坐标 强度加权中心与几何 中心光束漂移显示与统计 |
| 测量精度 | 插值后直径处理分辨率为 5 µm 绝对精度取决于光束质量，通常可达 ~10 µm 重心精度亦依赖光束，可优于 ±10 µm |
| 图像处理选项 | 图像与剖面平均处理：1、5、10、20 帧或连续模式 背景捕捉与自动减除 用户设定矩形捕捉区域 自动或手动椭圆选区，支持光束跟踪 *.ojf 文件保存测试配置 |
| 合格/不合格显示 | 屏幕上可选择的通过/失败颜色提示，适用于质检与生产 |
| 数据记录与统计 | 最小值、最大值、平均值、标准差，支持至 4096 个样本 |
| 相对功率测量 | 滚动直方图，根据初始输入设定，单位可设为 mW、µJ、dBm、百分比或用户自定义参考值 |
| 能量密度（Fluence） | 在用户定义区域内测量能量密度 |
| 认证 | RoHS、WEEE、CE |
| 多相机支持 | 最多 4 台相机并行采集 1 至 8 台相机串行采集 |
| 相机尺寸（宽 × 高 × 深） | 73 × 73 × 52 mm |
| 光学厚度（外壳/滤镜至传感器） | 15.5 mm，容差 ±0.2 mm |
| 安装接口 | 与传感器中心对齐的 1/4"-20 安装孔 |
| 相机重量（含 1" NDL-2 Ge 滤镜） | 422 g（14.9 oz） |

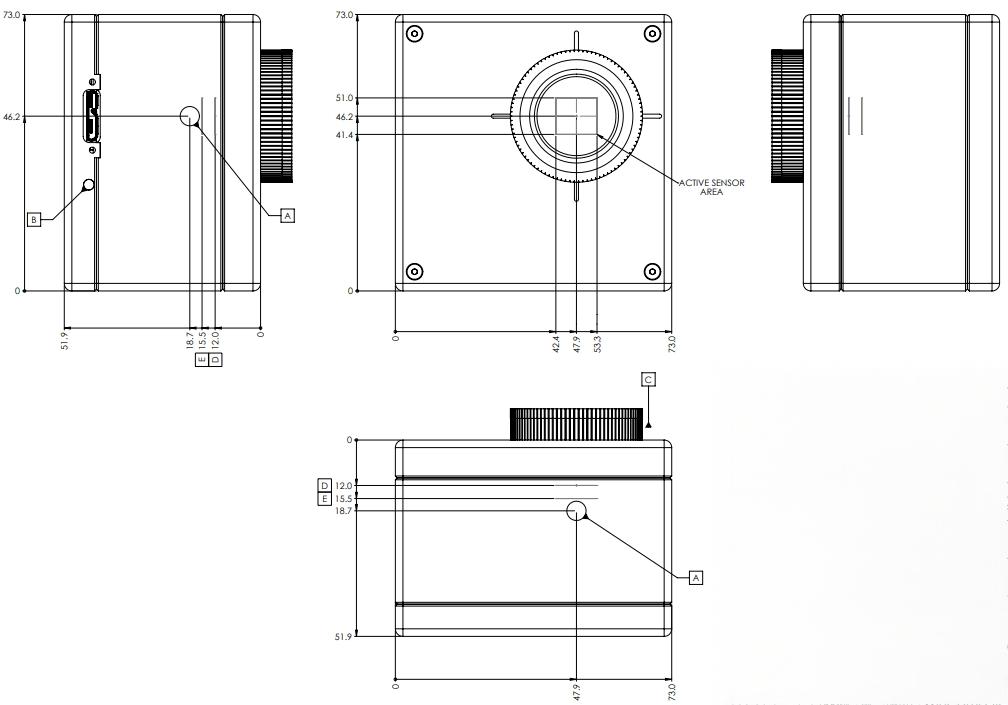

轮廓图：
