WinCamD-GCM 光斑分析仪是Dataray为需要长电缆的长距离应用专门设计的光束轮廓分析仪，采用了GigE Vision标准，比较适合需要大规模数据的长距离传输的远距离光斑分析的需求。
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

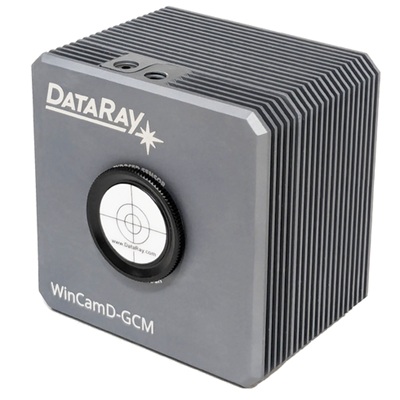

光斑分析仪WinCamD-GCM是为需要长电缆的长距离应用专门设计的光束轮廓分析仪，使用与WinCamD-LCM光束轮廓分析仪相同的传感器（11.3 x 11.3 mm有效面积、420万像素、5.5 x 5.5μm像素、全局快门），采用了GigE Vision标准，比较适合需要大规模数据的长距离传输的远距离光斑分析的需求。
主要特点：
GigE Vision® 连接
190 - 1610nm 波长范围，使用CMOS探测器
分辨率 2048 x 2048
有效面积 11.3 x 11.3 mm
像素尺寸 5.5 x 5.5 µm
信噪比 2500：1 （34 dB optical / 68 dB electrical）
全局快门，可测连续光，也可测脉冲光，带触发功能
搭配导轨后可测M²值
典型应用:
需要长距离布线的应用场景
连续和脉冲激光轮廓分析
激光器和激光系统的现场维修
光学组装和仪器对准
光束漂移记录
M²测量
规格参数：
| 型号 | WinCamD-GCM | WinCamD-GCM-1310 | WinCamD-GCM-TEL | WinCamD-GCM-UV |
| 波长范围 | 355-1150 nm | 355-1350 nm（包含长通滤波器） | 1480-1605 nm | 190-1150 nm |
| 图像分辨率 | 2048 × 2048 像素（4.2 百万像素） | |||
| 光学格式 | 1 英寸 | |||
| 成像区域 | 11.3 × 11.3 mm | |||
| 像素尺寸 | 5.5 × 5.5 µm | |||
| 最小可测光斑 | 约 55 µm（10 像素） | |||
| 快门类型 | 全局快门（Global Shutter） | |||
| 最大帧率 | TBA | |||
| 单脉冲采样频率 | TBA | |||
| 信噪比（SNR） | 2500:1（光学 34 dB / 电气 68 dB） | |||
| 电子快门范围 | 待公布（TBA） | |||
| 模数转换精度（ADC） | 12-bit | |||
| 可测光源类型 | CW 连续激光、脉冲激光；支持 CW 至 12.6 kHz 单脉冲隔离测量 | |||
| 触发功能 | 软件可配置，支持自动触发、同步触发与可变延迟 | |||
光斑测量与图像显示功能
| 项目 | 说明 |

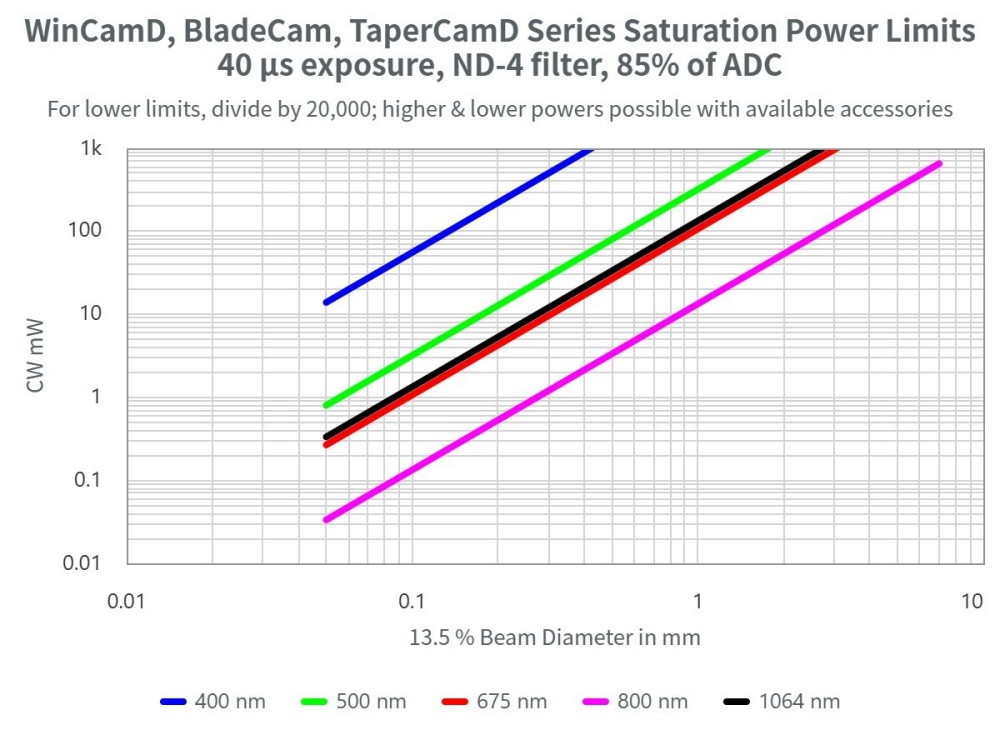

| 光束功率测量 | 详见原厂提供图表 |
| 手动光束衰减 | 标配 ND-1、ND-2、ND-4 磁性 ND 滤光片或 C 接口滤镜 |
| 显示模式 | 线性图、2D 和 3D 图形 支持归一化/非归一化、线性或对数坐标、最大 x10 缩放 支持 10 色、32 色、全色或灰阶等高线图 |
| 轮廓分析 | 原始与平滑轮廓（支持最高 10% FWHM 三角滑动平均滤波） |
| 光斑直径计算 | 用户设定 Clip 等级直径 高斯拟合 & ISO 11146 二阶矩直径 用户定义 Clip 区域下等效直径 等效狭缝/刀口直径 |
| 拟合类型 | 高斯、平顶拟合与拟合优度；等效狭缝拟合 |
| 椭圆性分析 | 主轴、次轴、平均值，自动判别主轴方向 |
| 重心位置 | 强度加权与几何中心；支持相对与绝对定位 |
| 光斑漂移监控 | 实时显示与统计功能 |
精度与数据处理
| 项目 | 说明 |
| 测量精度 | 插值后处理分辨率达 0.1 µm 直径测量精度视光斑而定，常可达 ~1 µm 重心测量精度也可达 ±1 µm（基于有效像素加权计算） |
| 图像处理 | 图像与轮廓平均：1 次、5 次、10 次、20 次、连续模式 背景图像采集与去除 支持用户定义矩形区域与自动椭圆追踪处理 |
| 设置文件保存 | 所有配置可保存为 .ojf 文件，便于后续调用 |
| 合格/不合格判断 | 屏幕显示自定义 Pass/Fail 色块，适合质检与生产线应用 |
| 数据统计与记录 | 最小值、最大值、平均值、标准差；支持最多 4096 样本记录 |
| 相对功率测量 | 基于初始输入的滚动直方图，单位支持 mW、µJ、dBm、%、用户自定义 |
| 能量密度（Fluence） | 支持在用户自定义区域内计算 |
其他信息
| 项目 | 说明 |
| 认证标准 | RoHS、WEEE、CE |
| 多相机支持 | 待公布（TBA） |
| 探测头尺寸（宽 × 高 × 深） | 2.9 × 2.9 × 2.1 in. |
| 光学深度（无窗口） | 待公布（TBA） |
| 安装接口 | 8-32 螺纹孔，深度 8 mm |
| 重量（含滤光片） | 待公布（TBA） |
| 操作系统要求 | Windows 10 64 位 |

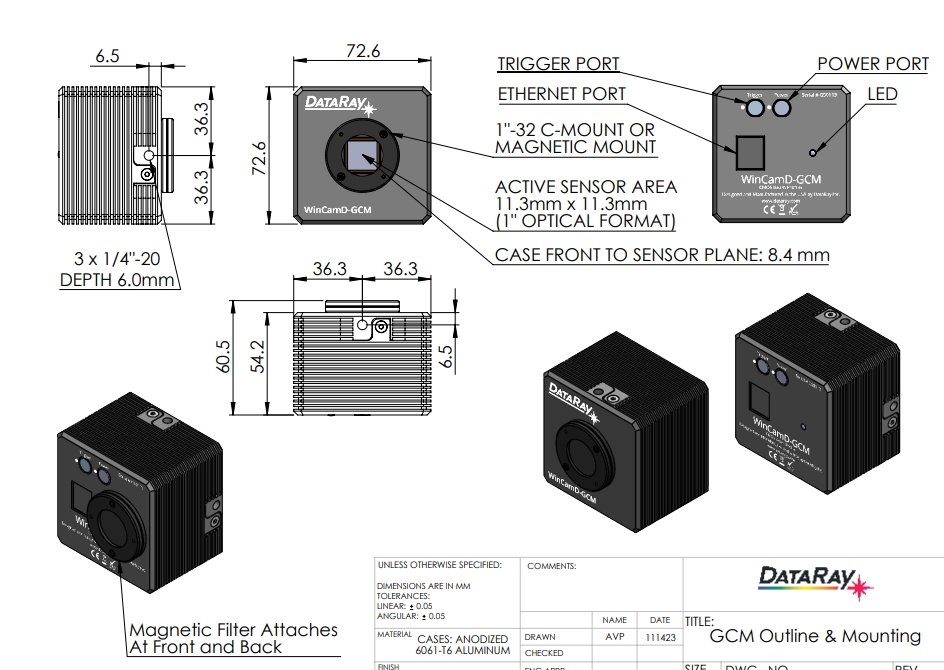

轮廓图

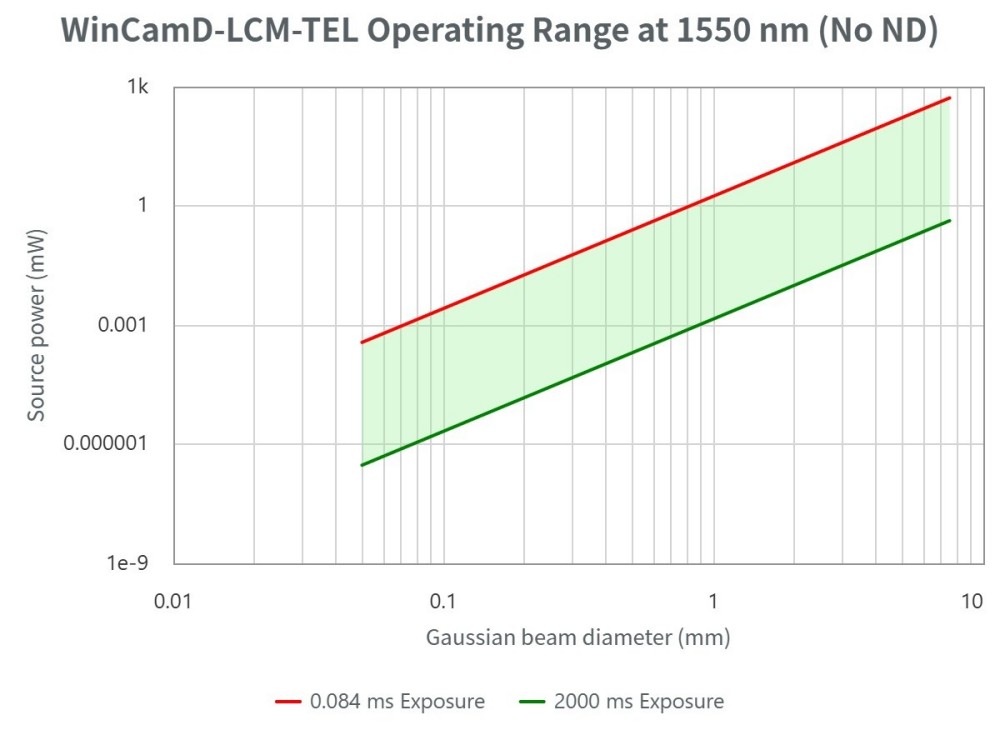

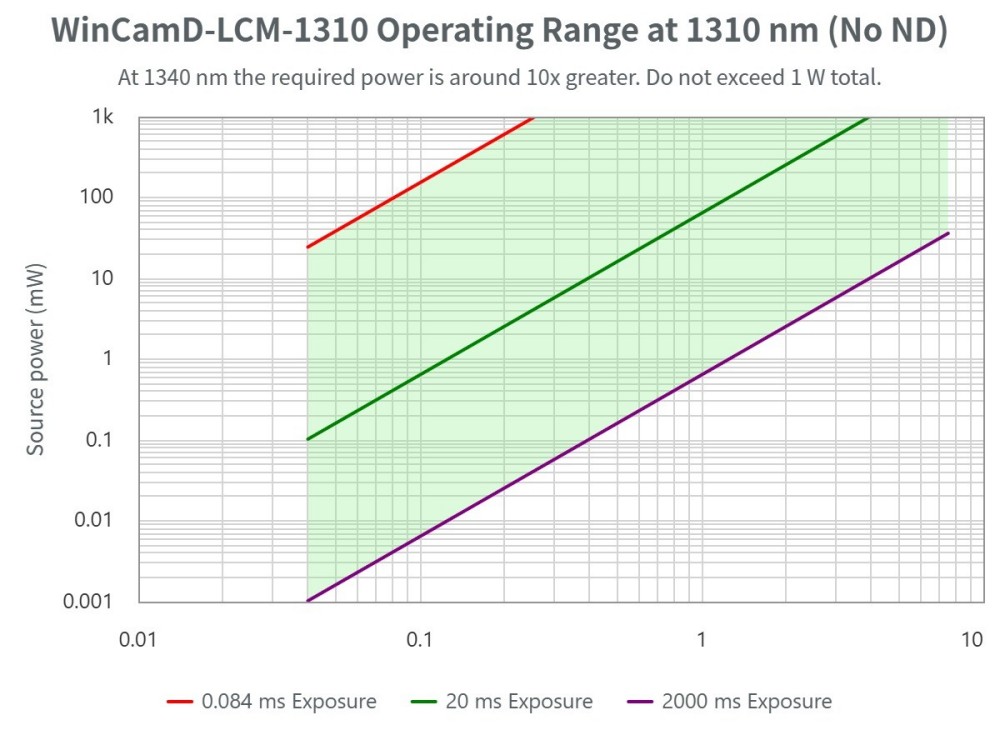

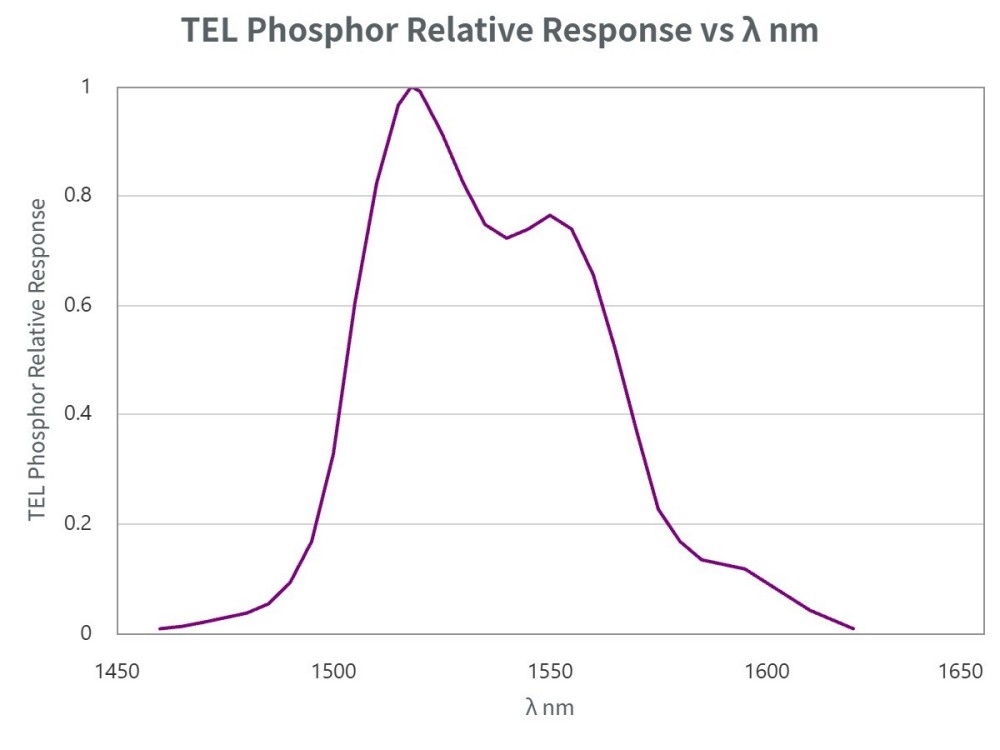

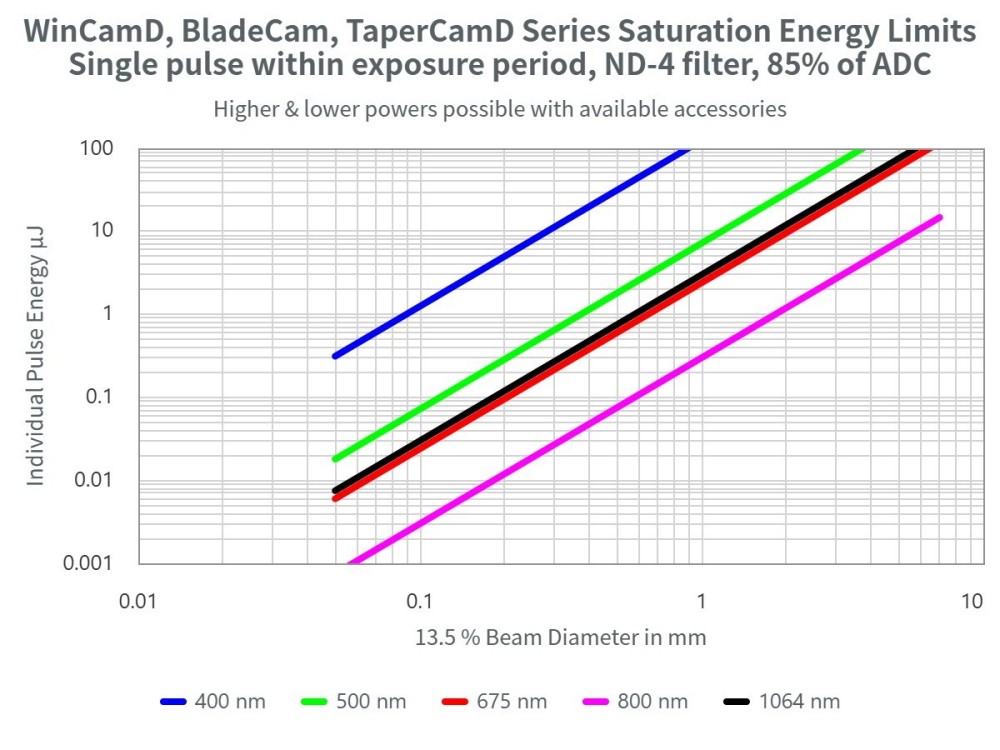

图表
