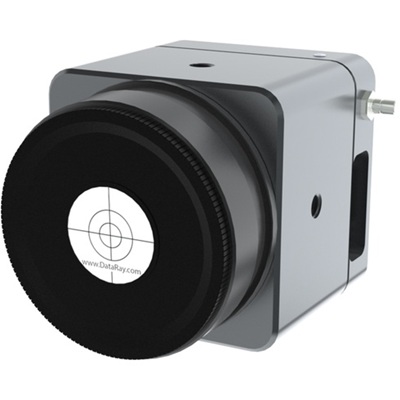

TaperCamD-LCM 拥有25 x 25 mm的大型有效探测面积、420万像素、12.5 x 12.5 微米（等效）像素尺寸，支持光学和电子触发的全局快门，信噪比高达2500:1，是目前通过USB供电的激光束分析仪中具有最大有效传感面积的产品。该设备将 WinCamD-LCM 的高信噪比与全局快门技术，与高质量的光纤锥结合，提供了一种紧凑且易于使用的解决方案，适用于多种大功率连续波或脉冲激光的测量。
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
TaperCamD-LCM具有25 x 25 mm的有效面积，4.2 Mpixels像素，12.5 x12.5μm有效像素尺寸，全局快门的光学和电子触发以及2500：1的SNR，并且提供最大的有源传感器区域和USB端口供电。WinCamD-LCM是一款的高信噪比和全局快门与高质量光纤锥形相结合的大光束轮廓分析仪。TaperCamD-LCM提供了一种结构非常紧凑，且易于使用的测量方法，可用于测量各种大型CW或脉冲激光。TaperCam系列大光斑轮廓分析仪非常适用于以下应用：CW和脉冲激光轮廓分析; 激光系统现场维修; 光学组件; 仪器校准; 光束漂移和记录，OEM整合; 光束加工质量监控。
产品特点：
355至1150 nm，标准CMOS检测器
4.2百万像素，2048 x 2048，25 x 25 mm有效区域
12.5μm像素（有效）
HyperCal™ - 动态噪声和基线校正软件； 端口供电的USB 3.0; 柔性螺钉锁定3米电缆; 没电砖
12位ADC，板载微处理器，25,000：1电子自动快门，79μs至2 s ；2,500：1 SNR
无窗口传感器标准，无边缘；全局快门，光学/ TTL触发器
隔离脉冲触发和并行捕获
典型应用：
连续波和脉冲激光轮廓分析
激光器和激光系统的现场维修
光学组装和仪器调校
光束漂移和记录
规格参数：
| 型号 | TaperCamD-LCM |
| 波长范围 | 355 to 1150 nm |
| 像素数量（H x V） | 4.2 MPixel，2048 x 2048 |
| 成像区域 | 25 x 25 mm |
| 像素尺寸 | 12.5 x 12.5 µm |
| 最小可测光束（10 像素） | ~125 µm |
| 快门类型 | Global（全局快门） |
| 最大帧率* | 60 Hz |
| 单脉冲采集重复频率 PRR | USB 2.0：6.3 kHz USB 3.0：12.6 kHz |
| 信号对 RMS 噪声比 | 2,500:1（光学 34 dB / 电气 68 dB） |
| 电子快门范围 | USB 2.0：12,600:1（41 dB） USB 3.0：25,000:1（44 dB） |
| ADC | 12-bit |
| 可测光源类型 | 连续波（CW）和脉冲光源；支持 CW 至 12.6 kHz 单脉冲隔离 软件可配置，支持自动触发、同步触发和可变延时 |

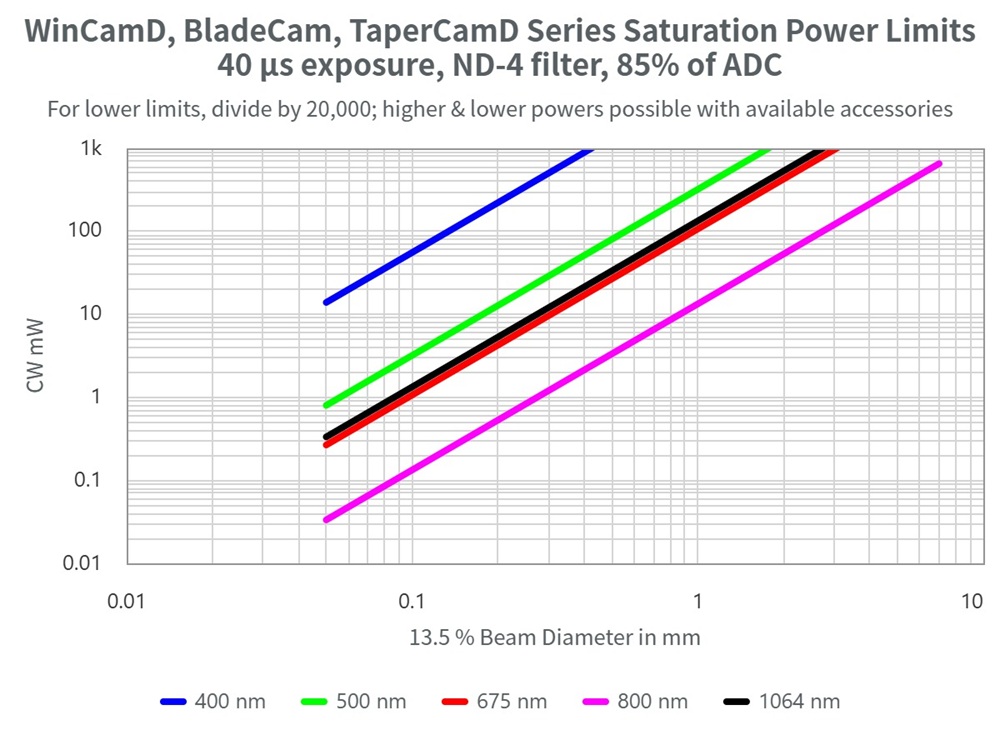

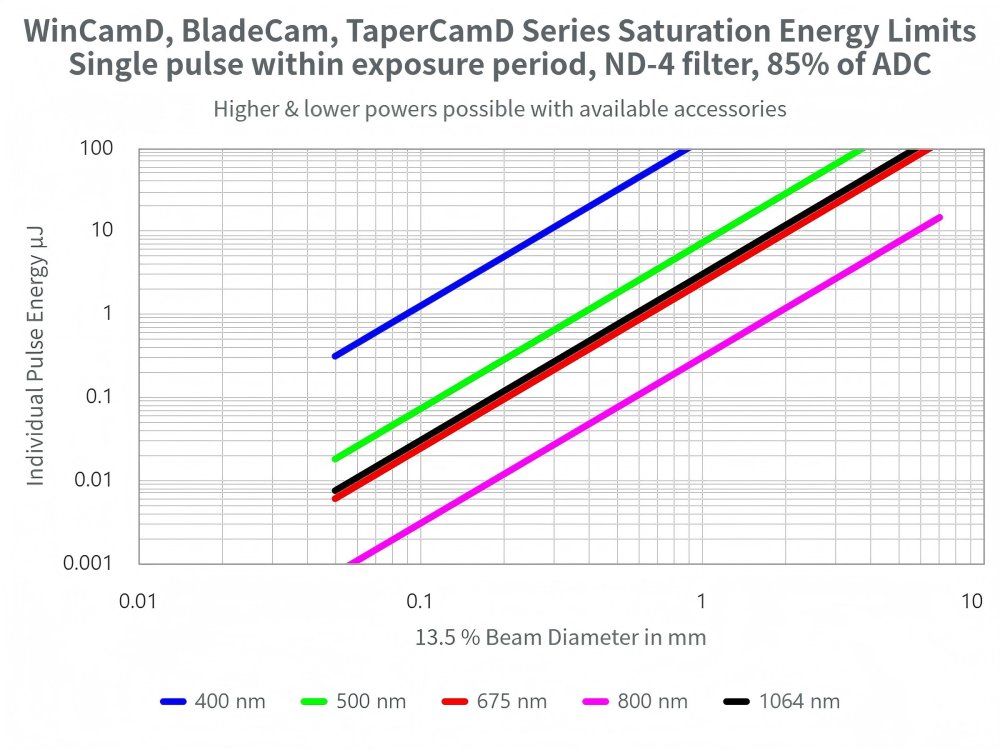

| 测量光束功率 | 详见功率图表 |
| 手动光束衰减 | 附带 2" NDXL-1、NDXL-2、NDXL-4 中性密度滤光片 |
| 显示的光束轮廓 | 线图、2D 和 3D 图像 归一化或非归一化 线性或对数坐标，支持 10 倍缩放 2D、3D 支持 10 色、32 色、最大色阶或灰度显示 等高线显示支持 10 色和 32 色 |
| 测量与显示的轮廓参数 | 原始与平滑轮廓 三角形移动平均滤波，最高至 10% FWHM |
| 光束直径测量 | 用户设定两级 Clip 值下的直径 Gaussian 与 ISO 11146 二阶矩直径 用户设定 Clip 值下的等效直径 等效狭缝与刀口直径 |
| 光束拟合 | Gaussian 和 Top Hat 拟合及拟合优度（%） 等效狭缝拟合 |
| 光束椭圆性 | 主轴、次轴与平均直径；自动轴向定位 |
| 重心位置 | 相对和绝对重心 基于强度加权的重心与几何中心 光束漂移显示与统计分析 |
| 测量精度 | 插值直径的处理分辨率为 0.1 µm 绝对精度依赖于光束特性，通常可达约 ±1 µm 重心精度同样依赖光束，可达到 ±1 µm（通过所有像素中心加权计算） |
| 处理选项 | 图像与轮廓平均：1、5、10、20 次或连续 背景采集与扣除 用户设定矩形采集区域 用户设定或自动椭圆包络区域，带光束跟踪处理 支持保存为 *.ojf 文件，保留测试配置 |
| 合格/不合格显示 | 屏幕显示可选择合格/不合格颜色，适合质检与生产使用 |
| 数据记录与统计 | 最小值、最大值、平均值、标准差，最多支持 4096 组样本 |
| 相对功率测量 | 滚动直方图（基于用户初始输入），单位包括：mW、µJ、dBm、%、自定义（相对于参考值） |
| 光通量 | 支持用户定义区域内的光通量测量 |
| 认证 | RoHS、WEEE、CE |
| 多摄像头支持 | 最多支持 4 台摄像头并行采集，最多支持 8 台串行采集 |
| 探头尺寸 | 57 x 57 x 54 mm |
| 从外壳/滤光片到传感器的光学深度（无窗口）±0.2 mm | TBA mm（使用 NDXL 滤光片时为 TBA mm） |
| 安装方式 | 1/4-20 螺纹 |
| 设备重量（含 MagND 滤光片与滤光片盖） | TBA oz（TBA g） |
| 最低系统要求 | Windows 10 64-bit |

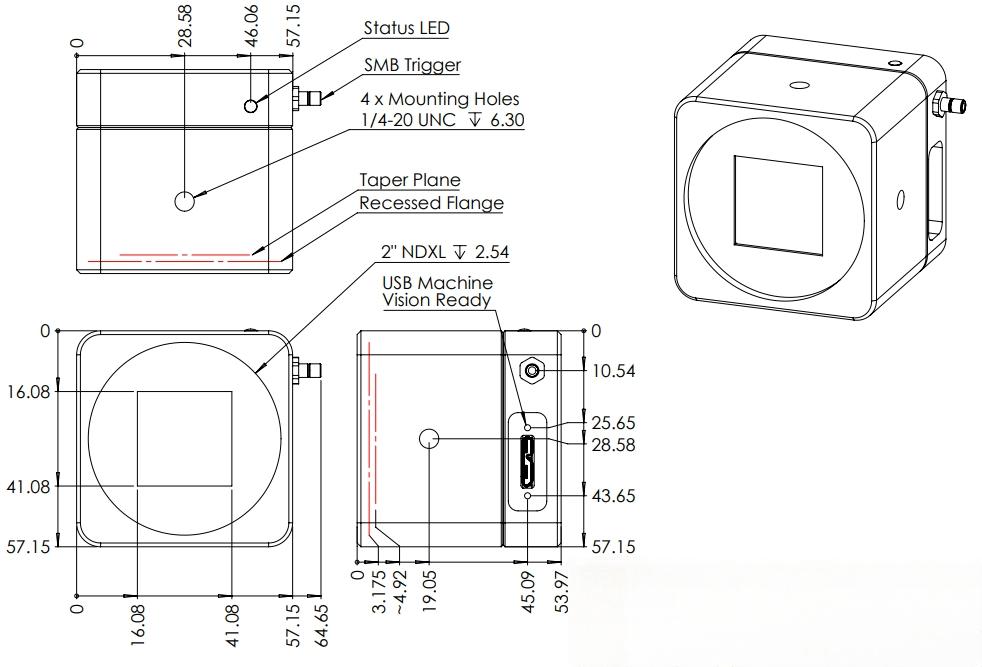

轮廓图
图谱
