全新升级的 BladeCam2 现已支持 USB 3.0 接口，并进行了多项性能优化，带来更卓越的 Beam Profiling 使用体验。该型号采用超小 3.2 µm 像素，支持最小至 32 µm 的光束测量，BladeCam2-HR 具有高分辨率和极致紧凑的设计，厚度仅为 0.5 英寸（12.8 mm），可轻松集成于空间受限的光学系统或 OEM 应用中。
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
BladeCam2 更新了 USB 3.0 连接和其他改进，提供了增强的 BladeCam 光束分析体验。高分辨率和高度紧凑的 BladeCam2-HR 光束质量分析仪具有 5.2 μm 像素的分辨率，厚度仅为 0.5 英寸，可轻松集成到光学系统和 OEM 应用中。
产品特点：
超过三百万像素的超高分辨率
像素尺寸：3.2um
便捷易用的软件界面让所有参数一目了然
超小的外观设计
兼容紫外到近红外波段
连续和脉冲激光器都可以使用
高速的USB3.0接口并支持远程操作
适配各种大小的光斑，较高的性价比
典型应用：
连续和脉冲激光轮廓分析
激光器和激光系统的现场维修
光学组装和仪器对准
光束漂移记录
M²测量
规格参数：
| 型号 | BladeCam2-XHR | BladeCam2-XHR-ND4 | BladeCam2-XHR-1310 | BladeCam2-XHR-UV |
| 波长范围 | 355 – 1150 nm | 355 – 1150 nm | 355 – 1350 nm | 190 – 1150 nm |
| 配套滤光片 | C口 ND-1、ND-2、ND-4 滤光片 | C口 ND-4 滤光片 | C口 ND-1ND-2、ND-4 + 1英寸长通滤光片 （含C口转转接） | C口 ND-1、ND-2、ND-4 + 1英寸吸收式 ND-1、ND-2、ND-4 滤光片 （含C口转转接） |
| 像素数量 | 3.1 Mpixel，2048 × 1536 | |||
| 成像区域 | 6.5 × 4.9 mm | |||
| 像素尺寸 | 3.2 × 3.2 µm | |||
| 最小可测光束直径（10像素） | ~32 µm | |||
| 快门类型 | 滚动式快门（Rolling） | |||
| 最大全帧帧率 | >≥ 6 Hz | |||
| 最大“每脉冲”重复频率 | 不适用 | |||
| 单脉冲采集频率 | 不适用 | |||
| 信号对 RMS 噪声比 | 1000:1 （光学/电子比*：30/60 dB） | |||
| 动态范围 | 44 dB | |||
| ADC 精度 | 10 位（1024 级） | |||
| 支持测量光源 | 连续波（CW）/准连续波（Quasi-CW）激光 | |||
| 测量光束功率 | 参考数据手册中的饱和功率图表 | |||
| 手动衰减方式 | 提供滤光片，可选其他衰减附件 | |||
| 显示光束轮廓 | 线性、2D、3D 图像 归一化或非归一化；线性或对数坐标 最多 10 倍缩放；10、32 色或灰度图 等高线显示（10、32 色） | |||
| 轮廓分析参数 | 原始与平滑轮廓，三角形移动平均滤波（最大到 10% FWHM） | |||
| 光束直径测量 | 用户自定义截断级别下的直径 Gaussian 和 ISO 11146 二阶矩直径 自定义截断级别的等效直径 等效狭缝和刀口直径 | |||
| 光束拟合 | Gaussian 拟合、平顶型拟合及其拟合度（%）、等效狭缝拟合 | |||
| 光束椭圆性 | 主轴、次轴、平均直径，自动确定轴方向 | |||
| 重心位置 | 相对与绝对；基于强度加权的重心与几何中心；光束漂移显示与统计分析 | |||
| 测量精度 | 插值后直径处理分辨率 0.1 µm 绝对精度与光束形状相关，通常可达约 ±1 µm 重心精度同样与光束相关，可达 ±1 µm | |||
| 图像处理功能 | 图像和轮廓平均（1、5、10、20 次或连续） 背景采集与扣除 自定义矩形采集区 用户设置或自动椭圆包络区（带光束追踪） *.ojf 文件保存设置 | |||
| 更新速率 | 全帧全屏 ≥9 Hz；小采集区可更高 | |||
| 合格/不合格显示 | 屏幕上可选颜色显示，适用于质检与生产 | |||
| 数据记录与统计 | 最小值、最大值、均值、标准差，最多 4096 个样本 | |||
| 相对功率测量 | 滚动直方图（基于初始设定参考值），单位可设为 mW、µJ、dBm、百分比或自定义单位 | |||
| 光通量（Fluence） | 可在用户设定区域内显示 | |||
| 认证 | RoHS、WEEE、CE | |||
| 多摄像头支持 | 最多支持 4 个摄像头并行采集；1 至 8 个摄像头串行采集 | |||
| 探头尺寸 | 46.0 x 46.0 x 12.8 mm | |||
| 光学深度） | 4.0 mm / 8.5 mm（无窗口版本，±0.2 mm，购买前请确认） | |||
| 安装方式 | 摄像头中心对准的 1/4"-20 安装孔，背面有 4-40 螺孔 | |||
| 摄像头重量 | 85 克（3 盎司） | |||
| 最低系统要求 | Windows 10 64 位操作系统 | |||

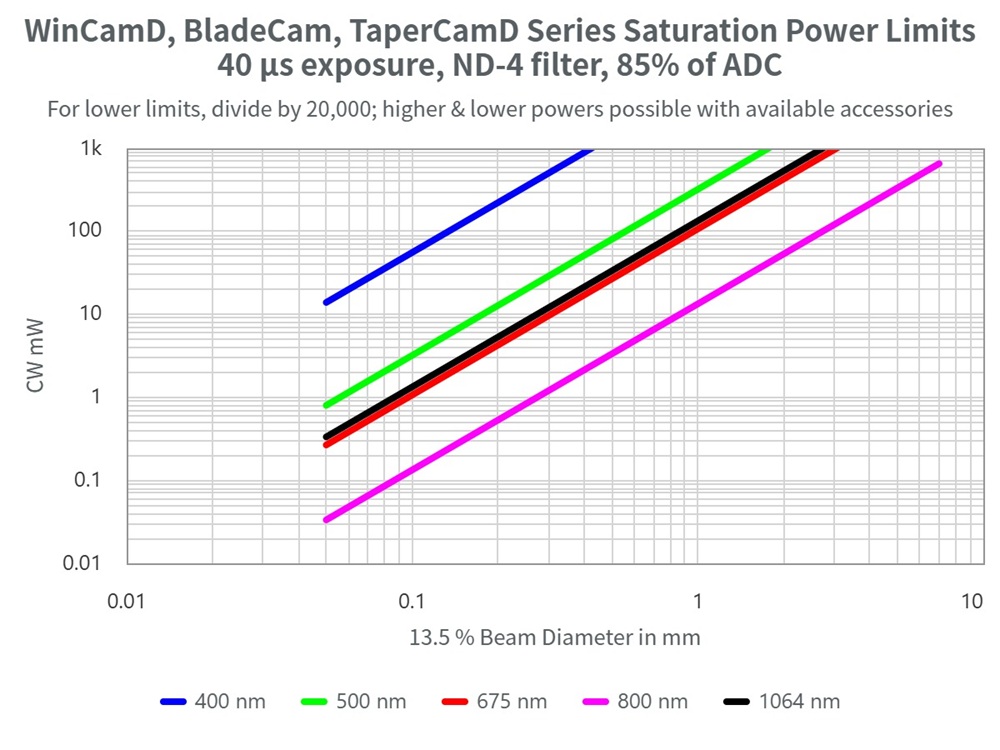

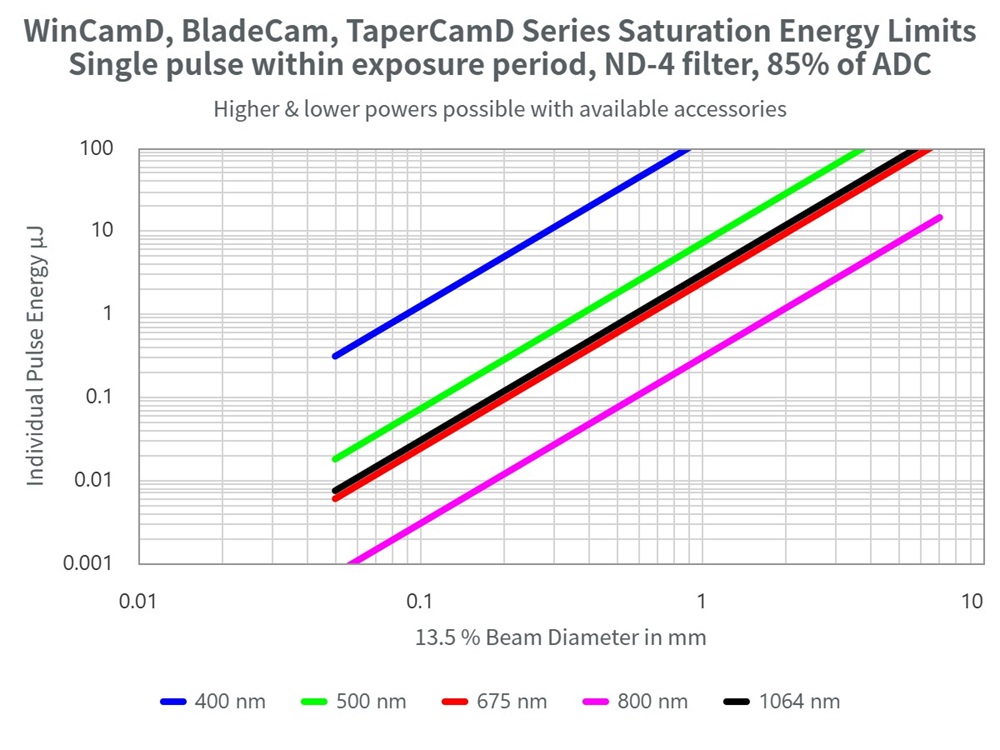

轮廓图：
