STAR-07 2.0是一款基于德州仪器DLP®技术的工业级投影仪，专为严苛应用而设计。其核心为0.7英寸、1024x768微镜阵列，支持高达22,727 fps的超高 pattern 帧率与精确的灰度控制。配备高功率LED光源（可选红、绿、蓝、紫外及白光），提供卓越的光输出。该设备通过ALP-4.2控制器实现灵活编程与多机同步，广泛应用于3D扫描、机器视觉照明、工业曝光及增材制造等领域。其坚固的设计和开放的SDK接口，使其成为工业创新和精密加工的可靠核心工具。
我们一站式供应各种类型的DLP工业投影仪，超高速投影，高速DLP投影仪，多光谱LED投影，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
STAR-07 2.0 是一款基于德州仪器 (Texas Instruments) 微镜技术的高性能 DLP® 投影仪，专为满足严苛的工业应用需求而设计。经过十多年在多媒体和数字影院领域的广泛应用，久经验证的 DLP 技术已成为工业解决方案的重要工具。STAR-07 2.0 投影仪的核心是一个 0.7 英寸的 DLP 芯片，该芯片包含一个 1024x768 的微镜阵列。这些双稳态微镜可在微秒内翻转至相反的倾斜位置，以生成所需的图案。STAR-07 2.0 为每个单独的微镜提供精确的高速控制，从而实现卓越的灵活性和投影输出的图案帧速率。该投影仪配备高功率 LED 光源，这是设备紧凑坚固设计的关键。
典型的用例包括机器视觉照明、3D 扫描、工业曝光和增材制造。除此之外，开放的 SDK 接口也很好地支持了新出现的应用。STAR-07 2.0 提供两种镜头选项：标准投影镜头和固定焦距的广角镜头。
系统架构
STAR-07 2.0 的中心控制单元通过 USB 2.0 连接，实现图案上传、显示和同步功能。其集成的触发设施在其光耦接口处支持宽电压范围，并且可通过软件编程。LED 光源的数字驱动器方便地进行功率设置和用于热管理的温度读取。
系统控制
VIALUX ALP-4.2 控制器套件是核心编程工具，为产品开发提供所有必要功能。图案序列通过 USB 2.0 传输以无损压缩方式从 PC 上传到板载存储器。显示序列的属性，例如位深、图片时间、触发模式、重复次数等，可以自由定义以满足相应的应用需求。ALP-4.2 固件将图案从板载 SDRAM 存储器流式传输到 DLP7000 微镜阵列，输入图案与微镜进行一对一映射。图案在全局复位模式下更新；这意味着所有微镜在几微秒内同时切换。灰度值图案通过控制每个微镜的开启时间 (ON-time) 来生成，从而产生精确的灰度值线性度。最大全局阵列切换速率为 22,727 fps；甚至可以通过微镜阵列的部分更新实现高达 50 kHz 的更高帧速率。可以并行运行多个 STAR-07 2.0 设备，通过同一应用程序方便地进行控制，并通过触发设施精确同步。ALP-4.2 API 久经验证，其 DLL 支持 C++、C#、Visual Basic (.NET)、Python、MATLAB、LabVIEW 和其他开发平台。Microsoft® 操作系统支持到最新的 Windows® 版本，包括 32 位和 64 位。ALP-4 USB 2.0 驱动程序稳健、经过验证、符合 UIF 标准，并在工业和医疗应用中经过 24/7 全天候考验。*
LED 规格
| 红色 (RED) | 绿色 (GREEN) | 蓝色 (BLUE) | 紫外 (UV) | 白色 (WHITE) | |
| 峰值波长 | 619 nm | 524 nm | 待定 | 405 nm | - |
| 光谱带宽 (FWHM) | 19 nm | 34 nm | 待定 | 20 nm | - |
| STAR-07 2.0 输出* | 1450 mW | 1550 mW | 待定 | 2150 mW | 1100 lm |
镜头规格
| 质量 M | 畸变 | 工作距离 D 投射比 TR | 均匀性 (IEC) 对比度 | MTF (调制传递函数) | |
| 标准镜头 | M = 123 g | 0.2 % | D > 0.4 m - 10 m TR= 1.8 | +25 % / -30 % 2000:1 | 45 % @36 lp/mm |
| 广角镜头 | M = 580 g | 5.5 % | D > 0.5 m - 2 m TR= 0.9 | +26 % / -23 % @D = 1 m 2000:1 | 30 % @36 lp/mm @462 nm |
帧速率
| DMD 阵列 (AOI) | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 512 |
| 位深 | 8 位 | 7 位 | 6 位 | 5 位 | 1 位 | 1 位 |
| 帧速率 | 290 fps | 569 fps | 1091 fps | 2016 fps | 22727 fps | 30300 fps |

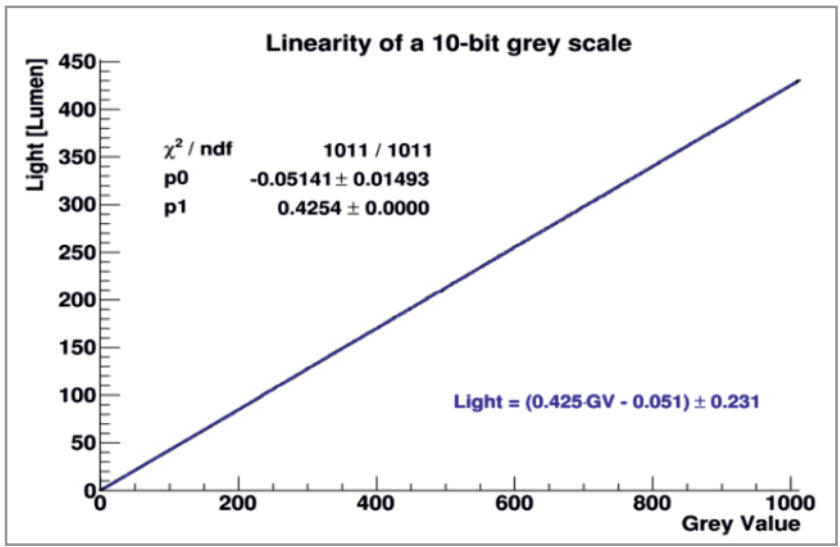

灰度线性度
ALP-4 支持精确的位平面定时，结合同步相机记录，可实现出色的灰度线性度。
灰度值偏差 < 满量程值的 0.06 %。
通用参数
| 质量 (不含镜头) | 2000 g |
| 输入功率 | DC 12-24 V 150 W |
| 工作温度 | 10 °C 至 40 °C（无冷凝） |
| 存储温度 | -10 °C 至 50 °C（无冷凝） |
| 法规认证 | CE FCC A 级 |
| LED 寿命 | > 10,000 小时 (开启时间) |

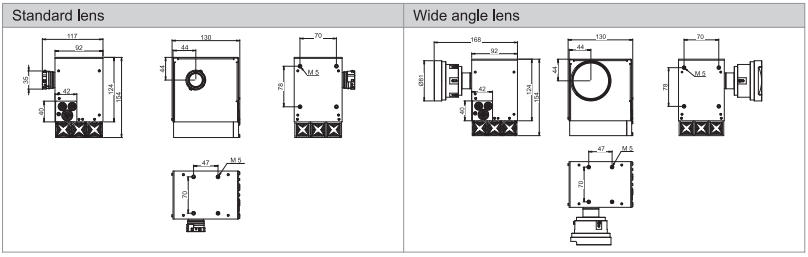

尺寸
详情资料：DLP投影仪 STAR-07 2.0
