STAR-07 3.0是一款基于德州仪器DLP®技术的高性能工业投影仪。其核心为0.7英寸、1024x768分辨率的微镜阵列，支持最高超过22,727 fps的超高速图案投影，并具备卓越的灰度线性精度。采用高功率LED光源（可选多种波长），结构紧凑坚固。该设备专为严苛工业环境设计，广泛应用于机器视觉照明、3D扫描、工业曝光及增材制造等领域。通过开放的ALP-4.4 API和强大的同步触发功能，它为实现精准、高效的自动化解决方案提供了核心驱动力。
我们一站式供应各种类型的DLP工业投影仪，超高速投影，高速DLP投影仪，多光谱LED投影，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
STAR-07 3.0 是一款基于德州仪器 (Texas Instruments) 微镜技术的高性能 DLP® 投影仪，专为满足严苛的工业应用需求而设计。历经 20 多年广泛应用于多媒体和数字影院，久经验证的 DLP 技术已成为工业解决方案的重要工具。STAR-07 3.0 投影仪的核心是一个 0.7 英寸的 DLP 芯片，该芯片包含一个由 1024x768 个微镜组成的阵列。这些双稳态微镜可在微秒内翻转至相反的倾斜位置以生成所需的图案。STAR-07 3.0 为每个单独的微镜提供精确的高速控制，从而实现卓越的灵活性和投影输出的图案帧速率。
该投影仪配备高功率 LED 光源，这是设备紧凑耐用设计的关键。
典型用例包括机器视觉照明、3D 扫描、工业曝光和增材制造。除此之外，开放的 SDK 接口也很好地支持了新兴应用。STAR-07 3.0 提供两种镜头选项：具有变焦功能的标准投影镜头和固定焦距的广角镜头。

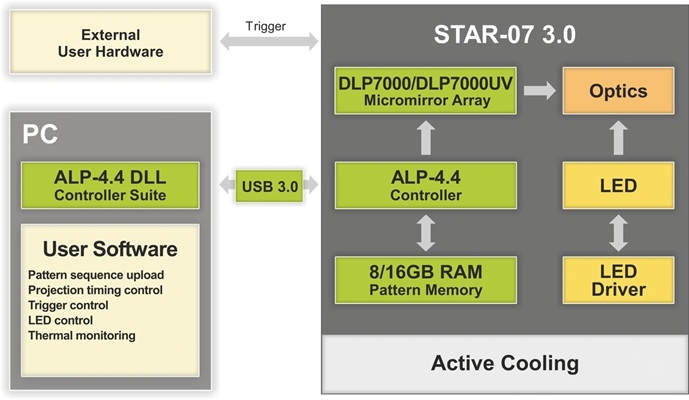

系统架构
STAR-07 的中心控制单元通过 USB 3.0 连接，实现图案上传、显示和同步。集成的触发功能支持可选的电压电平，并且可通过软件编程。LED 光源的数字驱动器可方便地进行功率设置和读取温度以进行热管理。
系统控制
VIALUX ALP-4.4 控制器套件是核心编程工具，为产品开发提供了所有必要的功能。图案序列通过 USB 3.0 传输以无损压缩方式从 PC 上传到板载存储器。显示序列的属性，例如位深、图像时间、触发模式、重复次数等，可以自由定义以满足相应的应用需求。ALP-4.4 固件将图案从板载 SDRAM 存储器流式传输到 DLP7000 微镜阵列，输入图案在此与微镜进行一对一映射。图案在全局复位模式下更新；这意味着所有微镜在几微秒内同时切换。灰度值图案通过控制每个微镜的开启时间 (ON-time) 来生成，从而产生精确的灰度值线性度。最大全局阵列切换速率为 22,727 fps；通过对微镜阵列进行部分更新，甚至可以实现更高的帧速率。可以并行运行多个 STAR-07 3.0 设备，通过同一应用程序方便地进行控制，并通过触发功能精确同步。ALP-4.4 API 已针对所有 DLPC410 芯片组进行了充分验证；该 DLL 支持 C++、Python、LabVIEW、.NET 和其他开发平台。Microsoft® 操作系统支持直至最新的 Windows® 版本，包括 32 位和 64 位。ALP-4 USB 3.0 驱动程序稳健、经过验证、符合 UIF 标准，并在工业和医疗应用中经过 24/7 全天候验证。
LED 规格
| 红色 (RED) | 绿色 (GREEN) | 蓝色 (BLUE) | 紫色 (VIOLET) | 白色 (WHITE) * | |
| 波长 | 613 nm | 525 nm | 460 nm | 405/385*/365* nm | - |
| 光谱带宽 | 19 nm | 34 nm | 20 nm | 15 nm | - |
| 光输出 | 330 lm1 450 mW | 850 lm1 550 mW | 140 lm2 550 mW | 1750/2 450/2550 mW | 1 100 lm |
镜头规格
| 长度/直径/质量 | 畸变 | 工作距离/投射比 | 变焦 | 均匀性/对比度 | MTF | |
| 标准镜头 | L = 36 mm D = 35 mm M = 200 g | 0.2 % | D > 0.4 m TR= 1.8 ... 2.1 | 1.0 – 1.16 | +25 % / -30 % 2000:1 | 45 % @36 lp/mm |
帧速率
| DMD 阵列 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 512 |
| 位深 | 8 位 | 7 位 | 6 位 | 5 位 | 1 位 | 1 位 |
| 帧速率 | 290 fps | 569 fps | 1 091 fps | 2 016 fps | 22 727 fps | 30 300 fps |

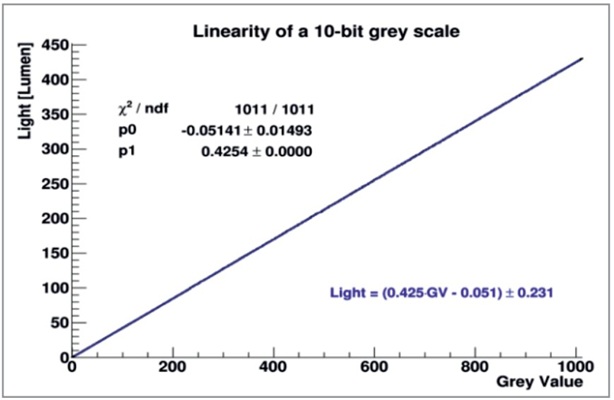

灰度线性度
ALP-4 支持精确的位平面定时，结合同步相机记录，可实现出色的灰度线性度。
灰度值偏差 < 满量程值的 0.06 %。
通用参数
| 质量 (不含镜头) | 3000 g |
| 输入功率 | DC 19-24 V 150 W |
| 工作温度 | 10 °C 至 40 °C（无冷凝） |
| 存储温度 | -10 °C 至 50 °C（无冷凝） |
| 法规认证 | CE FCC A 级 |
| LED 寿命 | > 10,000 小时 (开启时间) |

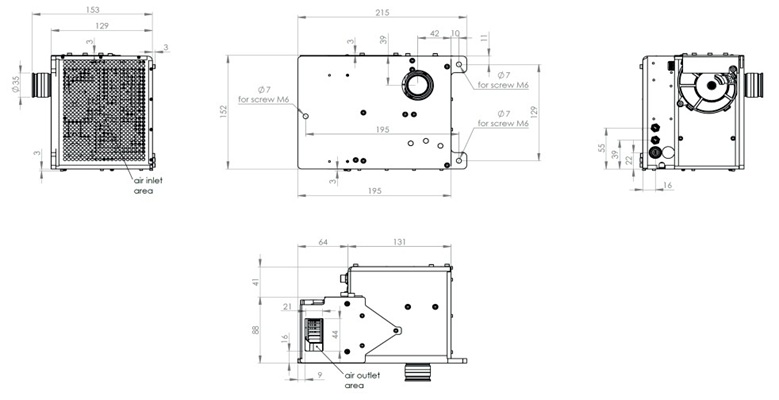

尺寸
详情资料：DLP投影仪 STAR-07 3.0
