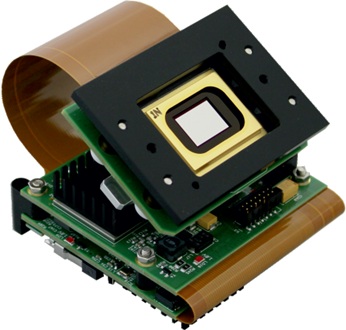

V-7000 Hi-Speed-V-Modules 是VIALUX推出的一款基于德州仪器DLP Discovery 4100平台的高性能、紧凑型控制模块。它通过USB 2.0接口提供卓越性能，支持高达22,727 Hz的二进制图案刷新率，并拥有16 Gbit板载内存。该模块专为0.7英寸XGA DMD设计，光谱范围覆盖紫外(UV)至可见光(VIS)，是学术研究、概念验证、工业检测及OEM集成应用的理想选择。其预配置的ALP-4.2软件套件和API能无缝集成多种开发环境，极大地缩短了用户的开发周期与成本，助力项目快速落地。
我们一站式供应各种类型的DMD数字微镜，DLP数字光处理，DMD空间光调制器，高速DMD，光学控制模块，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
Hi-Speed-V-Modules 是一个紧凑、经济高效的封装，用于利用高性能 DLP 技术并缩短新兴产品的上市时间。Hi-Speed-V-Modules 非常适用于教育、学术研究、概念验证，也可作为系列生产的 OEM 组件。Hi-Speed-V-Modules 随附完全配置的高速 FPGA 逻辑和 USB 控制器固件，因此客户可以节省专用硬件和固件开发所需的时间和成本。
Controller Suite ALP-4.2 驱动 Hi-Speed-V-Modules 的高性能 Discovery 4100 芯片组。VIALUX 专有的 FPGA 设计是久经考验的 ALP-4 固件和软件的核心。适用于所有当前 Microsoft® Windows® 操作系统的工业级 USB 2.0 设备驱动程序可确保与任何类型的 PC 平滑集成。可以从一台计算机同时控制多个 Hi-Speed-V-Modules。通过无损压缩加速 USB 2.0 传输，可实现高达 1.2 Gbit/s 的有效 PC 传输速率。Hi-Speed V-Module 软件 API（一个 DLL 库）可无缝集成到标准编程平台中，如 C++、C#、Visual Basic (.NET)、Python、MATLAB、LabVIEW 和其他开发平台，并且与所有以前的 ALP-4 版本完全兼容。
Hi-Speed-V-Modules 的突出特点是：外形小巧、坚固、无连接器设计以及可靠的 USB 2.0 接口。它支持 0.7 英寸 XGA DMD (DLP7000/DLP7000UV)，并可用于可见光或紫外线。
典型规格
| 型号 | V-7000 |
| DLP 芯片 | Discovery 4100 |
| A 型 DMD | 0.7 英寸 XGA |
| 窗口选项 | VIS (可见光), UV (紫外) |
| 微镜阵列 | 1,024 x 768 |
| 微镜间距 | 13.7 µm |
| 有效微镜阵列面积 | 14.0 x 10.5 mm² |
| 控制板尺寸 | 71 x 68 mm² |
| DMD 板尺寸 | 67 x 50 mm² |
| 柔性电缆长度 | 90 mm |
| 板上 RAM 容量 | 16 Gbit |
| 板上二进制图案数 | 21,845 |
| 板上 RAM 带宽 | 3,200 MB/s |
| DMD 所需 RAM 带宽 | 2,235 MB/s |
| 硬件触发 | 主控 / 从动 |
| 控制器套件 | ALP-4.2 |
| 阵列切换速率 (1位 黑白) | 22,727 Hz |
| 阵列切换速率 (6位 灰度) | 1,091 Hz |
| 阵列切换速率 (8位 灰度) | 290 Hz |
| PC 接口 | USB 2.0 |
| PC 传输速率 | 800 fps |
