UltraSpeed V-Modules 是 VIALUX 推出的新一代高性能 DLP® 投影模块，树立了动态图像处理的速度新标杆。它集成了板载大容量 DDR4 内存与高速 PCIe x4 Gen3 接口，实现了远超 DMD 自身切换速率的数据流传输，支持从 PC 端进行超低延迟、海量的图像数据传输。其创新的 Direct Link Sensor (DLS) 技术，可在单一 FPGA 逻辑内实现投影与图像采集的精准硬同步。这些模块是工业检测、科学研究、医疗成像和 3D 打印等领域中，要求超高速、高精度动态光控应用的终极解决方案，由强大的 ALP 软件平台提供支持，确保卓越的灵活性和可靠性。
我们一站式供应各种类型的DMD数字微镜，DLP数字光处理，DMD空间光调制器，高速DLP投影，DLS直接链接传感器，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

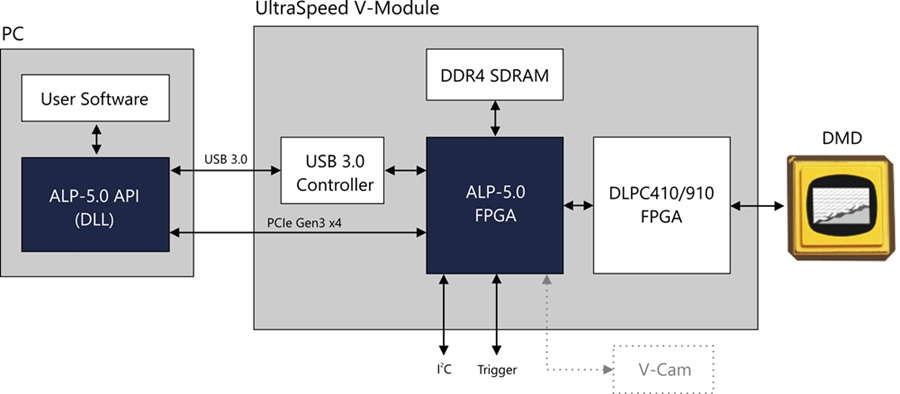

UltraSpeed V-Modules（超高速 V 模块）通过将板载 DDR4 内存与高性能 PCIe x4 Gen3 接口相结合，实现了无与伦比的性能，可实现超快的图像上传和实时流传输。该模块旨在实现最大的 PC 传输速率，支持从几乎无限的 PC 内存（例如，从 SSD）进行超低延迟流传输。UltraSpeed V-Modules 在动态数据处理方面表现出色，能够实现持续的图像上传，其速率甚至超过了 DLPCx10 芯片组的数据处理能力，为动态图像流传输的速度设立了新标准。
无论是工业、医疗还是科学应用，它们都为超快速图像上传和实时流传输提供了终极解决方案。
UltraSpeed V-Modules 由值得信赖的 ALP 控制器套件驱动，该套件提供了一个多功能应用程序编程接口 (API)，专为实现灵活的控制和定制而设计。

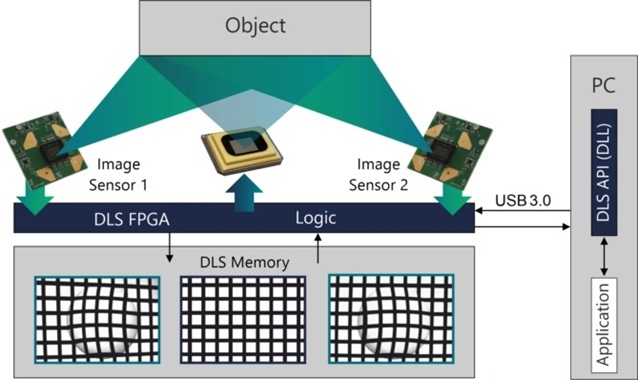

此外，UltraSpeed V-Modules 支持创新的 ViALUX 直接链接传感器 (DLS) 概念，可实现与现有系统的无缝集成。通过 DLS 概念，ViALUX 在单个 FPGA 逻辑内提供了精确同步的 DLP® 投影和图像采集功能。
UltraSpeed V-Modules 还支持不同的图像传感器（也可从 ViALUX 获取），以实现多样化的应用。
为了帮助用户快速开展开发工作，我们已将应用程序编程接口 (API) 实现为一个动态链接库 (DLL)。
典型规格
| 型号 | V-7002 | V-9502 | V-650L02 | V-6502 | V-9002 |
| 芯片组 | DLP7000 & DLPC410 | DLP9500 & DLPC410 | DLP650LNIR & DLPC410 | DLP6500 & DLPC910 | DLP9000X & DLPC910 |
| A 型 DMD | 0.7" XGA | 0.95" 1080p | 0.65" WXGA | 0.65" 1080p | 0.9" WQXGA |
| 窗口选项 | VIS, UV | VIS, UV | NIR | VIS | VIS, UV |
| 微镜阵列 | 1024 x 768 | 1920 x 1080¹ | 1280 x 800 | 1920 x 1080¹ | 2560 x 1600 |
| 微镜间距 | 13.7 μm | 10.8 μm | 10.8 μm | 7.6 μm | 7.6 μm |
| 有效镜面阵列面积 | 14.0 x 10.5 mm² | 20.7 x 11.7 mm² | 13.8 x 8.6 mm² | 14.5 x 8.2 mm² | 19.4 x 12.1 mm² |
| 控制板尺寸 | 162 x 99 mm² | 162 x 99 mm² | 162 x 99 mm² | 162 x 99 mm² | 162 x 99 mm² |
| DMD 板尺寸 | 67 x 50 mm² | 102 x 83 mm² | 63 x 47 mm² | 101 x 78 mm² | 95 x 88 mm² |
| 柔性电缆长度 | 105 / 283 / 573 mm | 105 / 283 / 573 mm | 105 mm | 105 / 283 / 573 mm | 105 / (283) mm |
| 板载 RAM 容量 | 128 Gbit / 256 Gbit | 128 Gbit / 256 Gbit | 128 Gbit / 256 Gbit | 128 Gbit / 256 Gbit | 128 Gbit / 256 Gbit |
| 板载二进制图案数量 | 174762 / 349524 | 62137 / 124274 | 111648 / 223296 | 62137 / 124274 | 33554 / 67108 |
| 板载 RAM 带宽¹ | 12 800 MB/s | 12 800 MB/s | 12 800 MB/s | 12 800 MB/s | 12 800 MB/s |
| DMD 所需 RAM 带宽³ | 2 235 MB/s | 4 890 MB/s | 1 377 MB/s | 2 817 MB/s | 6 650 MB/s |
| 硬件触发 | 主控 / 从属 | 主控 / 从属 | 主控 / 从属 | 主控 / 从属 | 主控 / 从属 |
| 控制器套件 | ALP-5.0 | ALP-5.0 | ALP-5.0 | ALP-5.0 | ALP-5.0 |
| 最大切换速率 1bit 灰度 | 27 727 Hz | 17 857 Hz | 10 752 Hz | 10 309 Hz | 12 987 Hz |
| 最大切换速率 6bit 灰度 | 1 091 Hz | 997 Hz | 858 Hz | 871 Hz | 1 013 Hz |
| 最大切换速率 8bit 灰度 | 290 Hz | 266 Hz | 258 Hz | 266 Hz | 303 Hz |
| 最大切换速率 12bit 灰度 | 18 Hz | 17 Hz | 17 Hz | 17 Hz | 20 Hz |
| PC 接口 | USB 3.0 / PCIe | USB 3.0 / PCIe | USB 3.0 / PCIe | USB 3.0 / PCIe | USB 3.0 / PCIe |
| PC 传输速率² | 2 800 - 5 300 fps (USB 3.0) | 1 000 - 2 500 fps (USB 3.0) | 900 - 2 300 fps (USB 3.0) | 1 000 - 2 500 fps (USB 3.0) | 600 - 1 500 fps (USB 3.0) |
| 相机端口 | 1x | 1x | 1x | 1x | 1x |
| 相机电缆长度 | 600 / 250 mm | 600 / 250 mm | 600 / 250 mm | 600 / 250 mm | 600 / 250 mm |
| 图像传感器（按需提供） | IMX174 / 422 / 536 | IMX174 / 422 / 536 | IMX174 / 422 / 536 | IMX174 / 422 / 536 | IMX174 / 422 / 536 |
| 控制器套件（相机选项） | DLS-API | DLS-API | DLS-API | DLS-API | DLS-API |
