SuperSpeed V-Modules是基于德州仪器DLP® Discovery™ 4100芯片组的高性能空间光调制解决方案。它通过USB 3.0超高速接口实现高达22,727 Hz的惊人图案刷新率，并支持从紫外（363nm）到近红外（2500nm）的宽光谱范围。该模块集成了大容量板载RAM和强大的FPGA，提供低延迟硬件触发与主从同步功能，无缝兼容多种编程环境。它极大地简化了系统集成，是3D打印、光谱分析、高速成像和光学计量等前沿应用领域的理想选择，为科研与工业用户提供了无与伦比的速度、灵活性和可靠性。
我们一站式供应各种类型的DMD数字微镜，DLP数字光处理，DMD空间光调制器，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

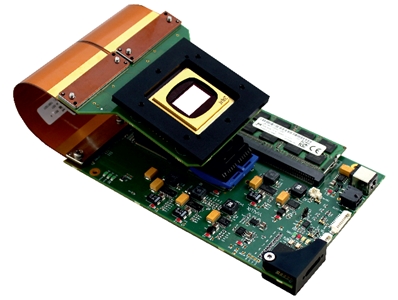

SuperSpeed V-Modules集成了德州仪器TI DLP® Discovery™4100和DLPC910芯片组、16GB超大容量片上内存和高速USB3.0数据传输接口，可利用芯片带宽优势，可实现每秒22272次的全分辨率开关的刷新速率。同时，采用美国德州仪器的DLP数字光处理技术，一种经过验证的MEMS空间光调制器技术，不仅可用于标准向前投影和DLP投影而且还可以应用于其他领域。通用的DLP Discovery™ 4100平台不同于DLP标准投影仪硬件，它在DLP芯片组系列中提供了最高的性能和灵活性。
产品特点
V系列DLP® (DMD)套件集成了德州仪器TI DLP® Discovery™4100和DLPC910芯片组
至高可实现每秒22272次的全分辨率开关刷新速率。
可用波长范围覆盖363 nm紫外到2500 nm近红外波段
优化散热和高效制冷设计的A型封装DMD可承受25W的持续光功率照射
USB 3.0 设备驱动程序支持目前所用的Windows操作系统
超高速V-模块（SuperSpeed V-Modules）将USB 3.0数据传输和Discovery 4100的速度和控制能力相结合，是DLP产品中最高性能。ViALUX V-模块在镜子控制方面提供了独特的灵活性，从而能够应用于各种新兴应用。Discovery 4100芯片组具有50 Gbit/s带宽，实现了每秒22727个全局阵列图案频率。
可用的光谱范围涵盖了从363nm UVA到2500nm NIR的所有波长。Type A的DMD封装具有高效的冷却选项，可实现高达160W持续光学功率的微型镜阵列照明。
该产品能够迅速启动DLP技术的应用开发。ViALUX控制器板带有完全配置的高速FPGA逻辑和USB 3.0控制器固件，从而使客户节省了用于专用硬件和固件开发的时间和成本。V-模块非常适用于教育、学术研究、概念验证，以及作为系列生产的OEM组件。

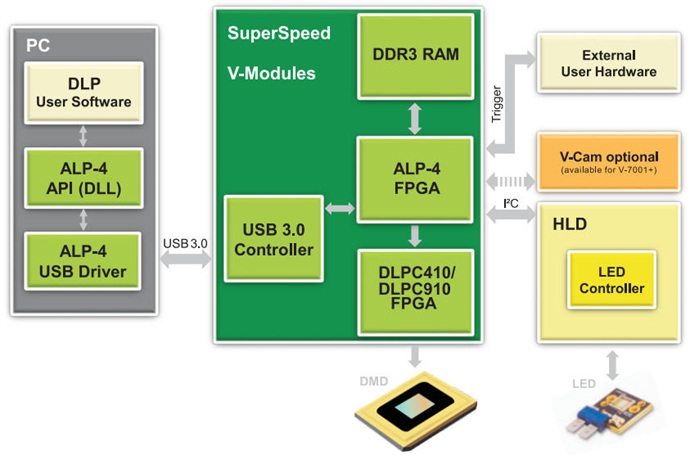

该产品上的高性能Discovery 4100芯片组由ALP-4.3控制器套件驱动。ViALUX专有的FPGA设计是成熟的固件和软件接口的核心。USB 3.0设备驱动程序支持所有当前的Windows® 操作系统，并保证与任何类型的PC进行平滑集成。通过寻址唯一的V-模块设备编号，可以从一个应用程序同时控制多个V-模块。
USB 3.0 SuperSpeed传输是将数据流入板载RAM（8或16 GByte）的关键，进一步增强了无损实时压缩。微型镜阵列的低延迟更新使得通过PC进行反馈环操作具有≤ 1.5 ms的刷新周期。V-模块软件API是一个DLL库，完全适用于像C++、C#、Visual Basic (.NET)、Python、MATLAB、LabVIEW和其他开发平台这样的标准编程平台，并完全兼容所有以前的ALP-4版本。
6种超高速V-模块可供顾客选择，并可选择三个不同的窗口的微型镜分别适用于可见光、紫外或近红外光。
典型规格
| 型号 | V-7001 | V-7001+ | V-6501 | V-9501 | V-9001 | V-650L |
| 芯片组 | DLP7000 & DLPC410 | DLP7000 & DLPC410 | DLP6500 & DLPC410 | DLP9500 & DLPC410 | DLP9000X & DLPC910 | DLP650LNIR & DLPC410 |
| A 型 DMD | 0.7" XGA | 0.7" XGA | 0.65" 1080p | 0.95" 1080p | 0.9" WQXGA | 0.65" WXGA |
| 窗口选项 | VIS, UV | VIS, UV | VIS | VIS, UV | VIS, UV | NIR |
| 微镜阵列 | 1024 x 768 | 1024 x 768 | 1920 x 1080 | 1920 x 1080 | 2560 x 1600 | 1280 x 800 |
| 微镜间距 | 13.7 μm | 13.7 μm | 7.6 μm | 10.8 μm | 7.6 μm | 10.8 μm |
| 有效镜面阵列面积 | 14.0 x 10.5 mm² | 14.0 x 10.5 mm² | 14.5 x 8.2 mm² | 20.7 x 11.7 mm² | 19.4 x 12.1 mm² | 13.8 x 8.6 mm² |
| 控制板尺寸 | 162 x 99 mm² | 120 x 97 mm² | 162 x 99 mm² | 162 x 99 mm² | 162 x 99 mm² | 162 x 99 mm² |
| DMD 板尺寸 | 67 x 50 mm² | 48 x 66 mm² | 101 x 78 mm² | 102 x 83 mm² | 95 x 88 mm² | 63 x 47 mm² |
| 柔性电缆长度 | 105 / 283 / 573 mm | 44 / 139 mm (刚性柔性) | 105 / 283 / 573 mm | 105 / 283 / 573 mm | 105 / (283) mm | 105 mm |
| 板载 RAM 容量 | 64 Gbit / 128 Gbit¹ | 64 Gbit / 128 Gbit¹ | 64 Gbit / 128 Gbit¹ | 64 Gbit / 128 Gbit¹ | 64 Gbit / 128 Gbit¹ | 64 Gbit / 128 Gbit¹ |
| 板载二进制图案数 | 87,381 / 174,762 | 87,381 / 174,762 | 31,068 / 62,137 | 31,068 / 62,137 | 16,777 / 33,554 | 55,924 / 111,848 |
| 板载 RAM 带宽 | 8533³ MB/s | 8533³ MB/s | 8533³ MB/s | 8533³ MB/s | 8533³ MB/s | 8533³ MB/s |
| DMD 所需 RAM 带宽 | 2235 MB/s | 2235 MB/s | 4860 MB/s | 2817 MB/s | 6560 MB/s | 1377 MB/s |
| 硬件触发 | 主 / 从 | 主 / 从 | 主 / 从 | 主 / 从 | 主 / 从 | 主 / 从 |
| 控制器套件 | ALP-4.3 | ALP-4.4 | ALP-4.3 | ALP-4.3 | ALP-4.3 | ALP-4.3 |
| 开关速率 1位 黑白 | 22,727 Hz | 22,727 Hz | 10,526 Hz | 17,241 Hz | 12,987 Hz | 10,526 Hz |
| 开关速率 8位 灰度 | 1091 Hz | 1091 Hz | 871 Hz | 987 Hz | 1013 Hz | 986 Hz |
| 开关速率 6位 灰度 | 290 Hz | 290 Hz | 269 Hz | 266 Hz | 303 Hz | 296 Hz |
| 开关速率 12位 灰度 | 18 Hz | 18 Hz | 17 Hz | 17 Hz | 20 Hz | 17 Hz |
| PC 接口 | USB 3.0 | USB 3.0 | USB 3.0 | USB 3.0 | USB 3.0 | USB 3.0 |
| PC 传输速率 (帧/秒) | 2800 - 5300 | 2800 - 5300 | 1000 - 2500 | 1000 - 2500 | 600 - 1500 | 900 - 2300 |
| 相机端口 | - | 2x | - | - | - | - |
| 相机电缆长度 | - | 600 / 250 mm | - | - | - | - |
| 图像传感器 (按需) | - | IMX174 (IMX422M26RS6) | - | - | - | - |
| 控制器套件 (相机选项) | - | DLS-API | - | - | - | - |
