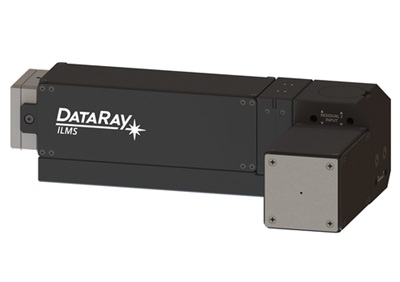

工业激光监控系统(ILMS)专为分析聚焦高功率工业激光器而设计。该系统结合了重成像/放大光学器件、保偏光束采样器和光束质量分析仪，以测量可能损坏传统的分析系统的小束腰光束。聚焦光束的放大倍率允许对小至几微米的光束点进行完整的逐像素 2D 测量。
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，激光监控系统，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
工业激光监控系统(ILMS)专为分析聚焦高功率工业激光器而设计。该系统结合了重成像/放大光学器件、保偏光束采样器和光束质量分析仪，以测量可能损坏传统的分析系统的小束腰光束。聚焦光束的放大倍率允许对小至几微米的光束点进行完整的逐像素 2D 测量。
工业激光监控系统（ILMS）与大多数分析仪兼容，并由功能齐全、高度可定制且的专用软件提供支持。
产品特点：
适用范围从190nm到16μm
提供放大倍率的款式(50倍及以上)
能够处理大功率光束
带有三个可替换的滤光片，实现灵活装配
光束质量分析仪可以轻松从系统中拿出以单独使用
可选校准针孔孔径
提供集成功率计和光束收集器
应用领域：
紧密聚焦的光束，光纤末端，耦合器，半导体激光管等
高功率激光切割系统
增材制造
质量管控
典型规格：
| 项目 | 说明 |
| 放大倍数 | ILMS-5-X：5倍 ILMS-10-X：10倍 ILMS-50-X-：50倍 |
| 抗反射涂层波长 | ILMS-X-UV：250-425 ILMS-X-VIS：425-675 ILMS-X-532：532 ILMS-X-NIR：750-1550 ILMS-X-1064：1064 |
| 输入孔径 | ILMS-5-X：0.17 ILMS-10-X：0.17 ILMS-50-532-：0.6 ILMS-50-1064：0.65 |
| 尺寸 | ILMS-5-X：70.00 x 133.25 x 176.30 ILMS-10-X：70.00 x 133.25 x 252.50 ILMS-50-X：70.00 x 133.25 x 328.70 |
| 可测最小束腰直径典型值(1/e2，um) | ILMS-5-X：11 ILMS-10-UV：5.5 ILMS-10-VIS：5.5 ILMS-10-NIR：9 ILMS-50-532：2 ILMS-50-1064：3 |
| 集成的相机型光束质量分析仪 | ILMS-X-UV: WinCamD-LCM ILMS-X-VIS: WinCamD-LCM ILMS-X-532: WinCamD-LCM ILMS-X-NIR: WinCamD-LCM ILMS-X-1064: WinCamD-LCM |
| 像素数，H x V | WinCamD-LCM：4.2 MPixel，2048 x 2048 |
| 光学尺寸 | WinCamD-LCM：1英寸 |
| 影像范围 | WinCamD-LCM：11.3 x 11.3毫米 |
| 像素尺寸 | WinCamD-LCM：5.5 x 5.5微米 |
| 快门类型 | WinCamD-LCM：全局快门 |
| 最大帧率* | WincamD-LCM：60 Hz |
| 单脉冲捕获PRR | WinCamD-LCM：USB 2.0 @ 6.3 kHz;USB 3.0 @ 12.6赫兹 |
| 信号与均方根噪声比 | WinCamD-LCM：2,500：1（34 dB 光纤 / 68 dB 电气） |
| 电子快门范围 | WinCamD-LCM： USB2.0 @ 12,600：1（41 dB），USB3.0 @ 25,000：1（44 dB） |
| 模数转换器 | WinCamD-LCM：12 位 |
| 可衡量的来源 | WinCamD-LCM：连续光束、脉冲源;CW 至 12.6 kHz，带单脉冲隔离 |
| 光束功率 | 取决于型号 |
| 手动光束衰减 | 包括 ND-1、ND-2 和 ND-4 滤光片插件 |
| 显示的配置文件 | 线、2D和3D图。标准化或未标准化。 线性或对数、缩放x10 2D/3D 彩色显示支持 10、32 或最大色阶 10和32色的轮廓显示 |
| 测量和显示的配置文件参数 | 原始和平滑轮廓 三角形运行平均过滤器高达 10% FWHM 光束直径：两个自定义裁剪等级下的直径 高斯 & ISO 11146 二阶矩直径 自定义裁剪等级以上的等效直径 等效狭缝和刀刃直径 |
| 光束拟合 | 高斯与平顶型轮廓拟合及拟合百分比 等效狭缝轮廓 |
| 光束椭圆度 | 长轴直径、短轴直径及平均直径。轴向自动定向。 |
| 质心位置 | 相对和绝对 强度加权质心和几何中心 束漂移显示和统计 |
| 测量精度（不限于像素大小） | 插值直径的 0.1/M μm 加工分辨率（其中 M 是放大倍率） 绝对精度取决于光束轮廓 - 通常可以达到 ~1/M μm 精度（其中 M 是放大倍率） 重心精度亦依赖光束，可达 ±1/M µm |
| 图像处理选项 | 图像和轮廓平均，1,5,10,20，连续。 背景捕捉与扣除 用户定义矩形捕捉区域 用户自定义或自动椭圆包含区域，支持跟踪光束处理 *.ojf 文件保存特定测试配置的所有 WinCamD 自定义设置 |
| 通过/失败显示 | 屏幕上可选择的 Pass/Fail 颜色。理想的质量保证和生产。 |
| 日志数据和统计数据 | 最小值、最大值、平均值、标准偏差至 4096 个样本 |
| 相对功率测量 | 基于用户初始输入的滚动直方图。单位为 mW、μJ、dBm、% 或用户选择（相对于参考测量输入） |
| 能量密度Fluence | 可在用户定义区域内显示能量密度 |
| 认证 | RoHS、WEEE、CE |
| 多相机支持 | 最多支持 4 个相机并行采集 1 到 8 个相机串行采集 |
| 光学深度（壳体/滤光片到感光面，无窗口）±0.2 mm | 4.0/ 8.5 mm （购买前请确认） |
| 安装方式 | M6 和 M3 安装点 |
| 重量（含 MagND 与滤光片盖） | 5 lbs（约 2 kg） |
| 系统要求 | Windows 10 64-bit |

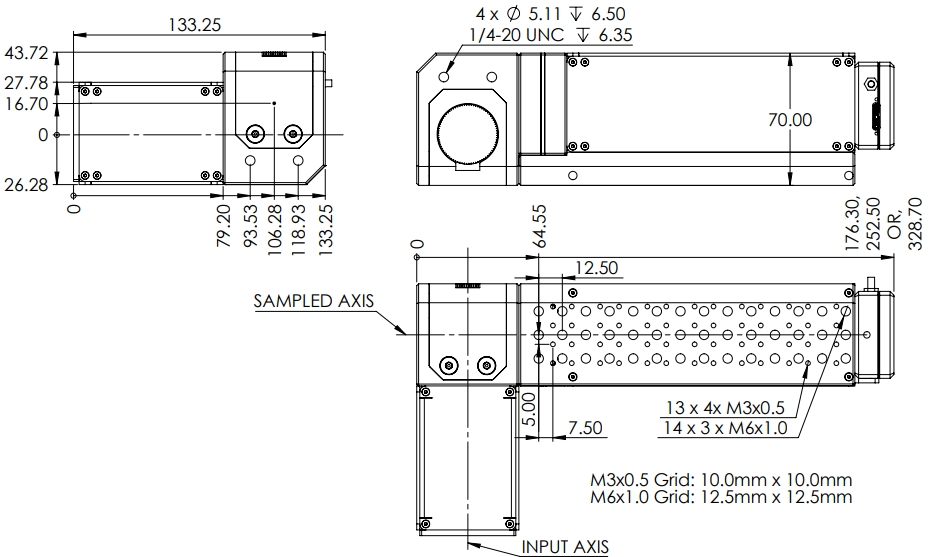

轮廓图：
详情资料：工业激光监控系统ILMS
