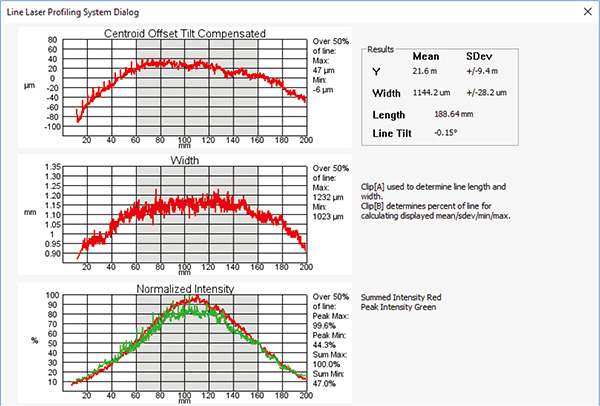

线激光轮廓分析系统简称（LLPS）是分析长达200mm，宽度低至55um的线激光的完整的解决方案，该方案通过使用DataRay 的旗舰 WinCamD-LCM4 光束轮廓分析相机进行200 毫米线性平台扫描。之后用DataRay功能齐全的免费软件来显示线激光强度分布的完整图像以及垂直质心图、线宽图 ，还可以进行其他一些有用的测量。
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，激光监控系统，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
线激光轮廓分析系统简称（LLPS）是分析长达200mm，宽度低至55um的线激光的完整的解决方案，该方案通过使用我们的旗舰 WinCamD-LCM4 光束轮廓分析相机进行200 毫米线性平台扫描。之后用功能齐全的免费软件来显示线激光强度分布的完整图像以及垂直质心图、线宽图 ，还可以进行其他一些有用的测量。
产品特点：
190 至 1150 纳米（视具体型号而定）
线激光长度/宽度测量
绝对垂直中心点
垂直中心点相对于线性回归线的偏差
线倾斜度（以度为单位测量）
典型应用：
校准
机器视觉
3D扫描
测量仪器
粒子计数
条码扫描
典型规格：
| 型号 | 像素尺寸 | 测量长度 | 测量宽度 | 测量波长 |
| LLPS-200-LCM | 4.2 M，2048*2048 | 200mm | 低至55um | 355-1150nm |
| LLPS-200-LCM-NE | 4.2 M，2048*2048 | 200mm | 低至55um | 355-1150nm |
| LLPS-200-LCM-UV | 4.2 M，2048*2048 | 200mm | 低至55um | 190-1150nm |
| LLPS-50-LCM | 4.2 M，2048*2048 | 50mm | 低至55um | 355-1150nm |

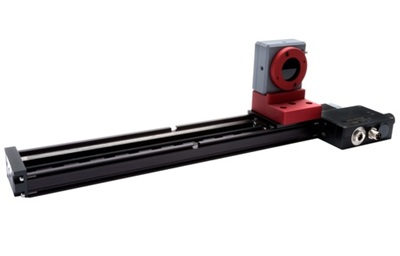

使用一般的轮廓分析仪对线激光测量是比较困难的，因为普通光斑分析仪一般只能测量传感器有效面积2/3大小的光斑，例如S-WCD-LCM的传感器尺寸为11.3mm，只能测量7.7mm以内长度的线激光。而更长的直线光斑的长度大，宽度低，特点明显，用普通的光斑分析仪很难测量。因此我们提供了一套完整的线激光轮廓分析系统解决方案，这个线激光光束分析仪方案中需要用到我们的旗舰WinCamD-LCM4光束轮廓分析相机，以及50mm或200mm平移台进行扫描，在通过专用的软件进行绘图和测量。这套线激光光束分析仪的实际是WinCamD-LCM4再加上一个可活动的导轨，导轨有50mm和200mm两个型号可选，能够测量长度为50mm-200mm，宽度55um-3mm的线形激光。在软件方面，利用专用软件可以自动曝光配置；自定义开始/结束位置；自动生成 PDF 报告；残余传感器倾斜补偿；将数据导出到 Excel 或 CSV；保存/加载线激光文件 (*.l_wcf)。该软件没有许可费用、无限制安装和免费软件更新，可以控制载物台的移动，自动配置线激光扫描的最佳曝光时间，并提供线的分析，且功能齐全、高度可定制。
详情资料：线形激光光束轮廓仪LLPS
