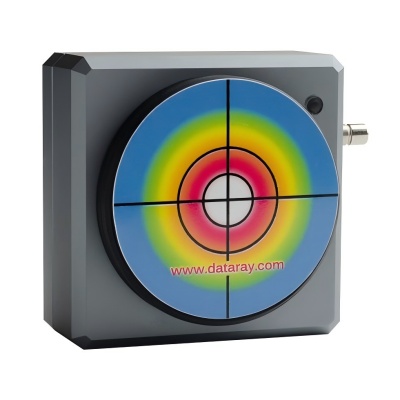

WinCamD-LCM光束分析仪体现了 DataRay 的理念：为客户提供经济实惠、高品质的产品。自推出以来，它凭借出色的表现成为我们销量最好的产品。这款设备采用 1 英寸格式 CMOS 传感器，具备全局快门，既适用于连续波（CW）激光，也适用于脉冲激光，并且对波长低至 190 nm 的光束具有良好的响应性能，无衰减。
我们一站式供应各种类型的激光断面分析仪，激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，光束轮廓仪，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
WinCamD-LCM系列激光断面分析仪是一款高性价比的通用系列光斑分析仪，它具有广泛的波长范围：190-1610 nm，55 um-11 mm的大范围光束直径以及4.2MPixel的高分辨率的特点。除此之外，LCM系列光斑分析仪还具有电子触发全局快门和高达60+Hz的更新速率的优异特点。
激光断面分析仪WinCamD-LCM系列可以与其他的全功能软件搭配使用，该软件不需要许可费，无限制安装和免费的软件更新。它适用于以下应用：连续光和脉冲激光的轮廓分析，激光系统的实时监控，和M2DU导轨搭配使用可以测量光束质量因子M2。
主要特点：
新型MagND可堆叠磁性ND衰减片或Mount-C型衰减片
带TTL触发器的全局快门
电子自动快门，85 us-2 sec（44 dB）
脉冲激光自动触发和同步
标准无窗口传感器
ISO 11146 M2选项-光束传播分析，发散，聚焦
适用于大光束（LBPS）和线激光（LLPS）分析系统中的相机分析部分
典型应用：
连续激光（CW）和脉冲激光（Pulsed）轮廓分析
激光系统的实时检测
激光偏移测量以及监控
搭配导轨对激光M2值和激光发散角进行测量
规格参数:
| 型号 | LCM-UV | LCM | LCM-1310 | LCM-TEL |
| 波长（nm） | 190-1150 | 355-1150 | 355-1350 | 1480-1610 |
| 探测器尺寸（mm） | 11.3 x 11.3 | |||
| 传感器类型 | 1英寸CMOS | |||
| 分辨率 | 4.2 MPixel，2048 x 2048 | |||
| 像素大小（um） | 5.5 x 5.5 | |||
| 最小光束（10像素） | ~55 um | |||
| 快门类型 | 全局快门 | |||
性能参数
| 项目 | 详细信息 |
| 最大帧率* | 60 Hz |
| 单脉冲捕捉频率 | USB 2.0：6.3 kHzUSB 3.0：12.6 kHz |
| 信噪比（SNR） | 2500:1（光学 34 dB / 电气 68 dB） |
| 电子快门动态范围 | USB 2.0：12,600:1（41 dB）USB 3.0：25,000:1（44 dB） |
| 模数转换（ADC） | 12-bit |
| 可测激光类型 | 连续波（CW）和脉冲源；支持最高至 12.6 kHz 脉冲隔离 |
| 触发功能 | 软件可配置；自动触发、同步触发、可变延迟 |
| 测量激光功率 | 详见功率范围图表 |
| 手动光衰减 | 内含 ND-1、ND-2、ND-4 磁性 ND 滤光片或 C 接口 ND 滤光片 |
图像与分析功能
| 项目 | 详细信息 |
| 显示方式 | 线性、2D、3D 图像；支持线性或对数刻度、最大 10 倍变焦 |
| 色彩/灰度选项 | 10 色、32 色、最大颜色或灰阶；可等高线显示 |
| 光斑轮廓 | 原始及平滑处理（支持最高10% FWHM三角滑动平均滤波） |
| 光斑直径测量 | 用户设定裁剪（Clip）等级下的直径 高斯/ISO 11146 二阶矩直径 等效裁剪直径 等效狭缝/刀口直径 |
| 光斑拟合 | 高斯拟合、平顶拟合及拟合优度等 效狭缝拟合 |
| 椭圆性分析 | 主轴、次轴及平均直径；自动识别方向 |
| 重心位置 | 相对与绝对位置；包括强度加权和几何中心 |
| 光斑漂移 | 实时显示与统计分析 |
测量与处理功能
| 项目 | 详细信息 |
| 测量精度 | 插值直径处理分辨率达 0.1 µm 绝对精度取决于光斑，常见误差约为 ~1 µm 重心精度可达 ±1 µm |
| 图像处理选项 | 图像及轮廓平均（1、5、10、20 次及连续） 背景捕捉与去除 用户设置矩形采集区域或自动椭圆包含区域并跟踪处理 |
| 配置保存 | .ojf 文件保存所有自定义设置 |
附加功能
| 项目 | 详细信息 |
| 合格/不合格判断 | 屏幕显示，支持颜色提示，适合 QA 与生产应用 |
| 数据记录与统计 | 最小、最大、均值、标准差（最多 4096 样本） |
| 相对功率测量 | 基于滚动直方图，单位可为 mW、µJ、dBm、百分比或用户定义 |
| 能量密度（Fluence） | 在用户定义区域内测量 |
系统与结构参数
| 项目 | 详细信息 |
| 认证 | RoHS、WEEE、CE |
| 支持多摄像头 | 并行采集：最多 4 个串行采集：最多 8 个 |
| 探测头尺寸（W x H x D） | 1.8 x 1.8 x 0.8 英寸（46 x 46 x 20 mm） |
| 光学深度（无窗口） | 7.5 mm（含 MagND 滤镜为 12.8 mm），误差 ±0.2 mm |
| 安装方式 | 8-32 螺纹孔，深度 8 mm |
| 重量（含 ND 滤镜与滤光片盖） | 3.75 oz（106 g） |
| 操作系统要求 | Windows 10 64 位 |

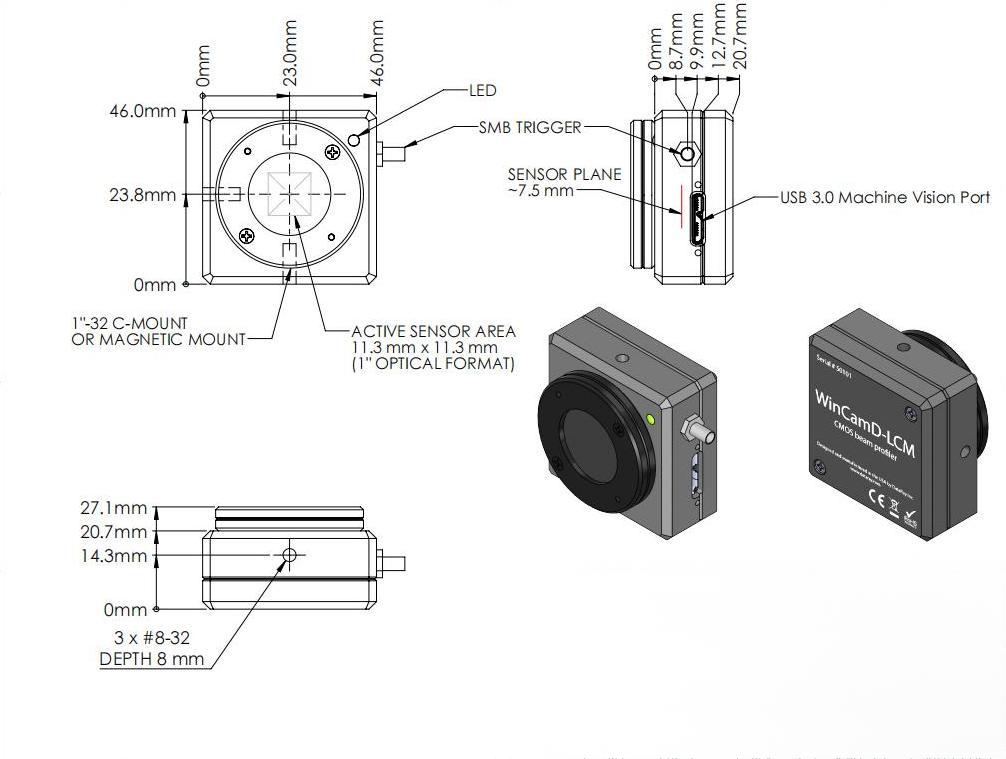

轮廓图
