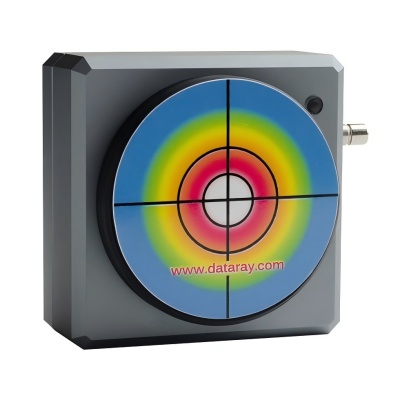

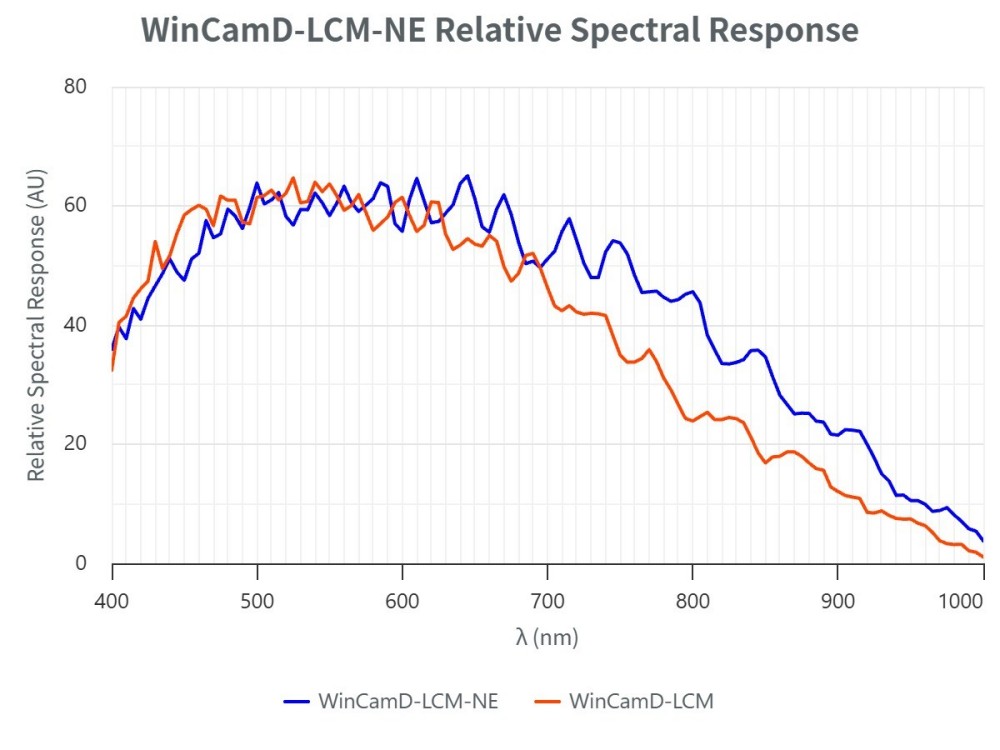

WinCamD-LCM-NE 是基于我们的主打 CMOS 光束分析仪——WinCamD-LCM 系列，秉承 DataRay “为客户提供高性价比、高质量产品” 的理念。自推出以来，它凭借出色的性能和可靠性，成为市场上最受欢迎的产品之一。其 1″ 格式 CMOS 传感器采用全局快门，既适用于连续波（CW）光束，也适用于脉冲光束。此 NIR 增强版（近红外增强型CMOS光束分析仪）在 400–1000 nm 波段具有更优的光谱响应；但由于传感器上覆盖有微透镜，不适用于紫外波长，并且不提供 TEL 荧光粉涂层选项。
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
WinCamD-LCM-NE 采用 CMOS 光束分析仪，新的1 英寸高分辨CMOS传感器意味着无拽尾，快门和触发选项使脉冲捕获简单化，是连续和脉冲激光光束分析的理想工具，具有在 400 至 1000 nm 之间的改进的光谱响应，但是由于传感器上存在微透镜，因此不适合用于 UV 波长，并且不提供 TEL 荧光粉涂层。
主要特点：
超过四百万像素的超高分辨率
像素尺寸：5.5um
便捷易用的软件界面让所有参数一目了然
超小的外观设计
兼容紫外到近红外波段通讯波段（1310nm附近和1550nm附近）
连续和脉冲激光器都可以使用
高速的USB3.0接口并支持远程操作
适配各种大小的光斑，较高的性价比
典型应用：
连续和脉冲激光器光斑测量
激光光斑模式缺陷检测
准直器流水线检测
光纤耦合检测
高斯光或平顶光光斑能量分布检测
规格参数：
| 型号 | WinCamD-LCM-NE | WinCamD-LCM-NE-1310 |
| 波长范围 | 355 – 1150 nm | 355 – 1350 nm（含长波通滤光片） |
| 图像分辨率 | 2048 × 2048 ，4.2 MPixel | |
| 光学格式 | 1 英寸 | |
| 有效成像区域 | 11.3 × 11.3 mm | |
| 像素尺寸 | 5.5 × 5.5 µm | |
| 最小可测光斑 | 约 55 µm（10 MPixel） | |
| 快门类型 | 全局快门（Global Shutter） | |
| 最大帧率 | 60 Hz | |
| 单脉冲采集频率 | USB 2.0：6.3 kHzUSB 3.0：12.6 kHz | |
| 信噪比（SNR） | 2500:1（光学 34 dB / 电气 68 dB） | |
| 电子快门范围 | USB 2.0：12,600:1（41 dB）USB 3.0：25,000:1（44 dB） | |
| 模数转换精度（ADC） | 12-bit | |
| 可测光源类型 | 连续波（CW）激光、脉冲激光；CW 至 12.6 kHz，支持单脉冲隔离 | |
| 触发模式 | 软件配置，支持自动触发、同步触发、可变延迟 | |

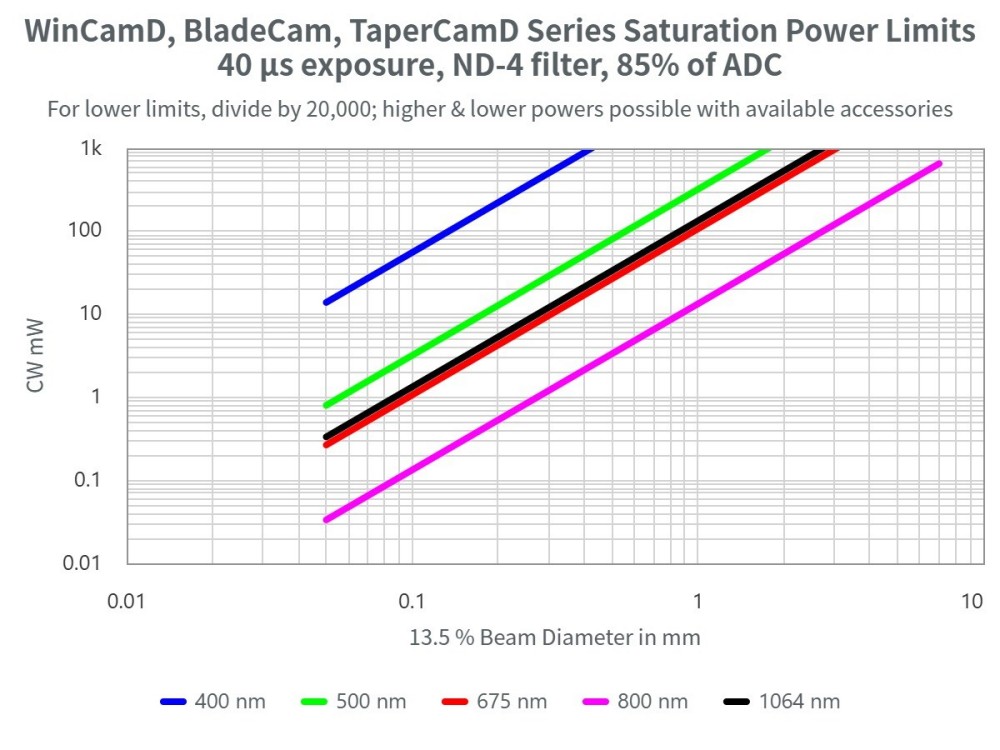

| 激光功率测量范围 | 详见功率图表 | |
| 光束衰减器 | 包含 ND-1、ND-2、ND-4 磁性 ND 滤光片或 C 接口 ND 滤光片 | |
图像与分析功能
| 功能项 | 详细说明 |
| 显示模式 | 线性、2D 和 3D 光斑图，支持归一化与非归一化显示 支持线性或对数刻度，放大倍数最高 x10 支持 10 色、32 色、灰度显示及等高线图 |
| 光斑轮廓分析 | 原始轮廓与平滑处理（支持三角滑动平均滤波，最高至 10% FWHM） |
| 光斑直径测量 | 用户自定义 Clip 等级直径 高斯拟合与 ISO 11146 二阶矩直径 Clip 区域内等效直径 等效狭缝与刀口直径 |
| 光斑拟合 | 高斯与平顶拟合及拟合优度；等效狭缝拟合 |
| 光束椭圆性 | 主轴、次轴、平均直径及方向自动识别 |
| 重心测量 | 相对/绝对重心，强度加权重心与几何中心 |
| 光斑漂移显示与统计 | 实时监控与数据记录 |
测量精度与图像处理
| 功能项 | 详细说明 |
| 测量精度 | 插值后直径处理分辨率达 0.1 µm 直径精度依赖于光斑质量，通常可达约 ±1 µm 重心精度同样依赖光斑，一般可优于 ±1 µm |
| 图像处理选项 | 图像与轮廓平均（1、5、10、20 次或连续） 背景图像采集与减除 用户设置矩形采集区或自动椭圆区域，支持光斑跟踪处理 |
| 设置保存 | .ojf 文件可保存全部 WinCamD 配置参数 |
| 合格/不合格判断 | 屏幕上可配置颜色提示，适用于 QA 与生产线应用 |
| 数据记录与统计 | 最小值、最大值、平均值、标准差，最多支持 4096 个样本 |
| 相对功率显示 | 基于初始输入的滚动直方图，单位支持 mW、µJ、dBm、%、用户自定义 |
| 能量密度（Fluence） | 在用户定义区域内测量 |
系统与物理参数
| 参数项 | 详细说明 |
| 认证标准 | RoHS、WEEE、CE |
| 多相机支持 | 支持最多 4 台相机并行采集，或 1–8 台串行采集 |
| 相机尺寸（宽 x 高 x 深） | 1.8 × 1.8 × 0.8 英寸（46 × 46 × 20 mm） |
| 光学深度（无窗口） | 7.5 mm；使用 MagND 滤镜时为 12.8 mm（±0.2 mm） |
| 安装接口 | 8-32 螺纹孔，深度 8 mm |
| 重量（含 ND 滤镜与滤镜盖） | 106 g（3.75 oz） |
| 操作系统要求 | Windows 10 64 位 |

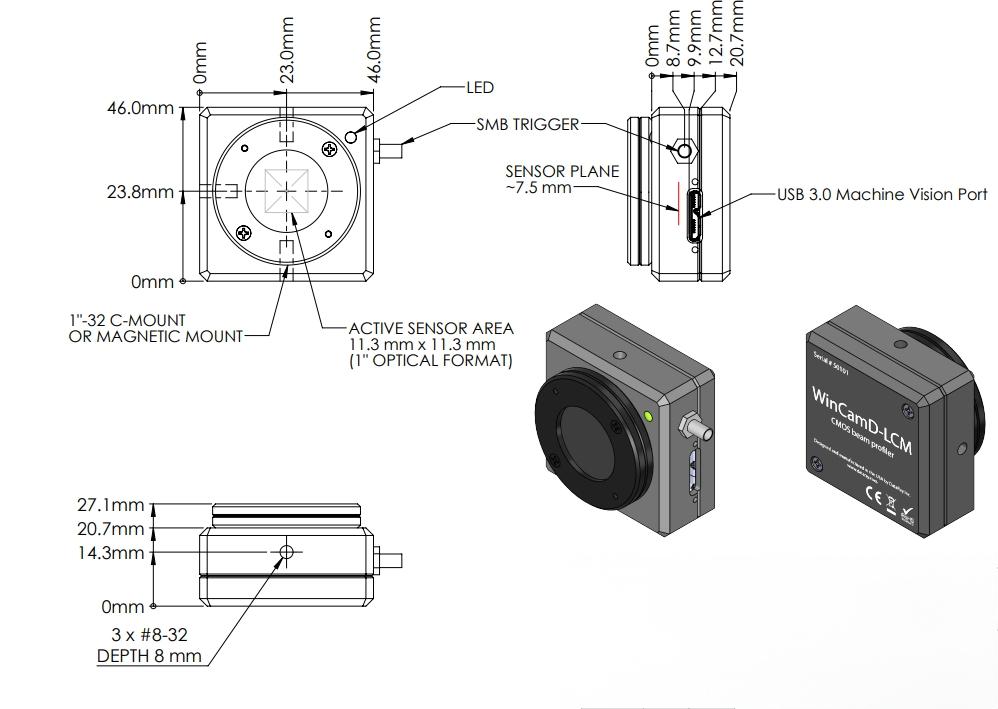

轮廓图

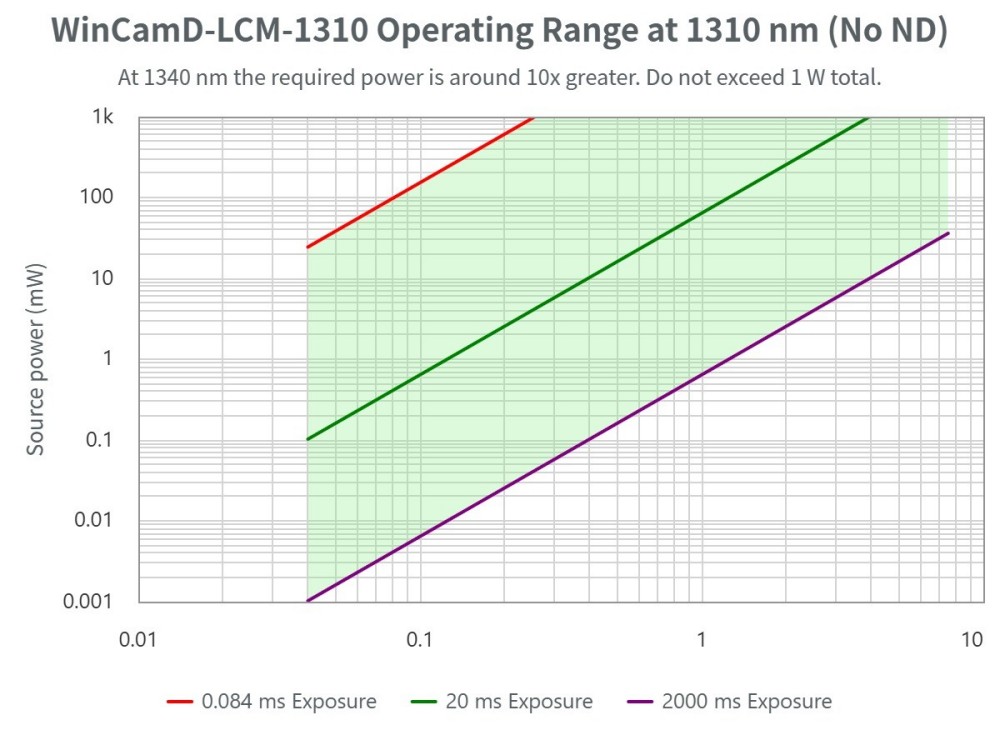

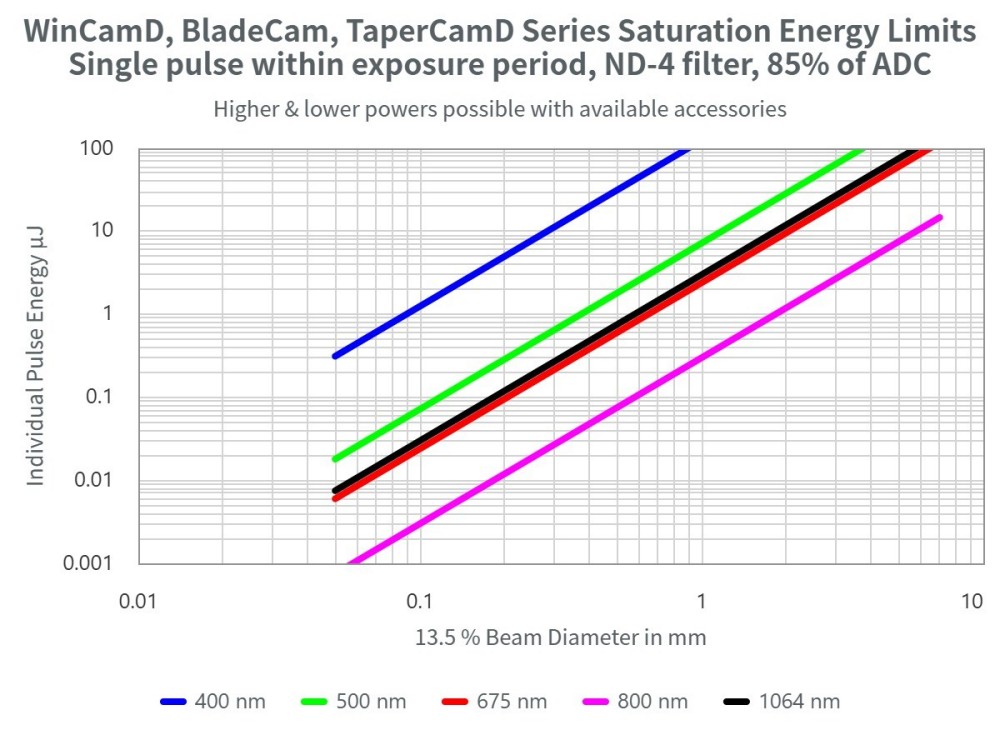

图表
