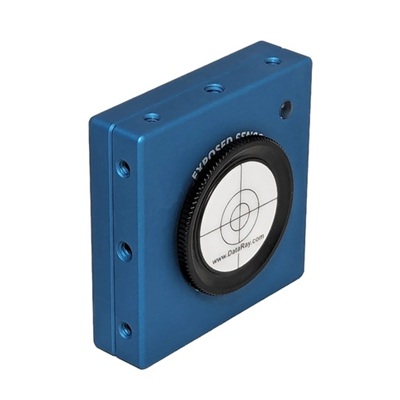

BladeCam2 现已升级为 USB 3.0 接口，并在多项功能上进行了改进，提供更出色的 BladeCam 光束剖面分析体验。其高分辨率版本 BladeCam2-HR 具备 5.2 微米像素，整机厚度仅为 0.5 英寸（12.8 mm），非常适合集成至狭小的光学系统和 OEM 应用中。
我们一站式供应各种类型的激光分析仪，光束分析仪，光斑分析仪，光斑轮廓测量仪，狭缝扫描仪，光束质量分析仪，激光断面分析仪，光束轮廓仪，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
BladeCam2-HR 是一款紧凑型、性价比高的光束分析仪，配备 USB 3.0 接口及多项性能提升，适用于 CW 与准 CW 激光的高分辨率光束分析。其厚度仅 12.8 mm，特别适合集成至狭小光路或 OEM 应用中。
产品特点：
355 - 1150nm 波长范围，使用CMOS探测器
可选TEL款用于1480 - 1610 nm波段
提供用于紫外和1310nm的款式
分辨率 1280 x 1024
有效面积 6.6 x 5.3 mm
像素尺寸 5.2 x 5.2 µm
信噪比 1000：1
卷帘快门，可测连续光，也可测脉冲光，带触发功能
搭配导轨后可测M²值
典型应用：
连续和脉冲激光轮廓分析
激光器和激光系统的现场维修
光学组装和仪器对准
光束漂移记录
M²测量
规格参数：
| 型号 | BladeCam2-HR | BladeCam2-HR-ND4 | BladeCam2-HR-1310 | BladeCam2-HR-TEL | BladeCam2-HR-UV |
| 波长范围 | 355 – 1150 nm | 355 – 1150 nm | 355 – 1350 nm | 1480 – 1610 nm | 190 – 1150 nm |
| 配套滤光片 | C口 ND-4 滤光片 | C口 ND-1、ND-2、ND-4 滤光片 | C口 ND-1ND-2、ND-4 + 1英寸长通滤光片 （含C口转接环） | C口 ND-1、ND-2、ND-4 + 1英寸长通滤光片 （含C口转接环） | C口 ND-1、ND-2、ND-4 + 1英寸吸收式 ND-1、ND-2、ND-4 滤光片 （含C口转接环） |
| 像素数量 | 1280 × 1024（1.3 Mpixel） | ||||
| 成像面积 | 6.6 × 5.3 mm | ||||
| 像素尺寸 | 5.2 × 5.2 µm | ||||
| 最小可测光斑 | ~52 µm | ||||
| 快门类型 | Rolling（滚动快门） | ||||
| 最大全帧速率 | ≥9 Hz | ||||
| 最大脉冲重复频率 | 不适用 | ||||
| 信噪比 | ≥1000:1 | ||||
| 动态范围 | 41 dB（光学 30 dB / 电学 60 dB） | ||||
| 模数转换器（ADC） | 10-bit（1024级） | ||||
| 支持光源类型 | 连续波（CW）或准连续波（Quasi-CW）光源 | ||||

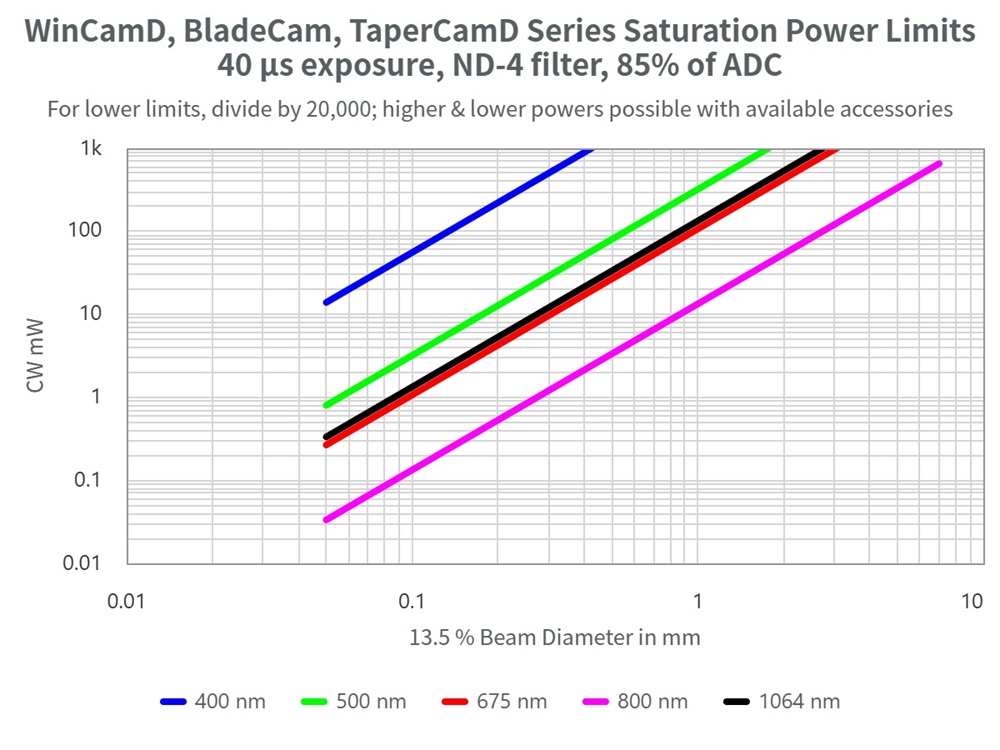

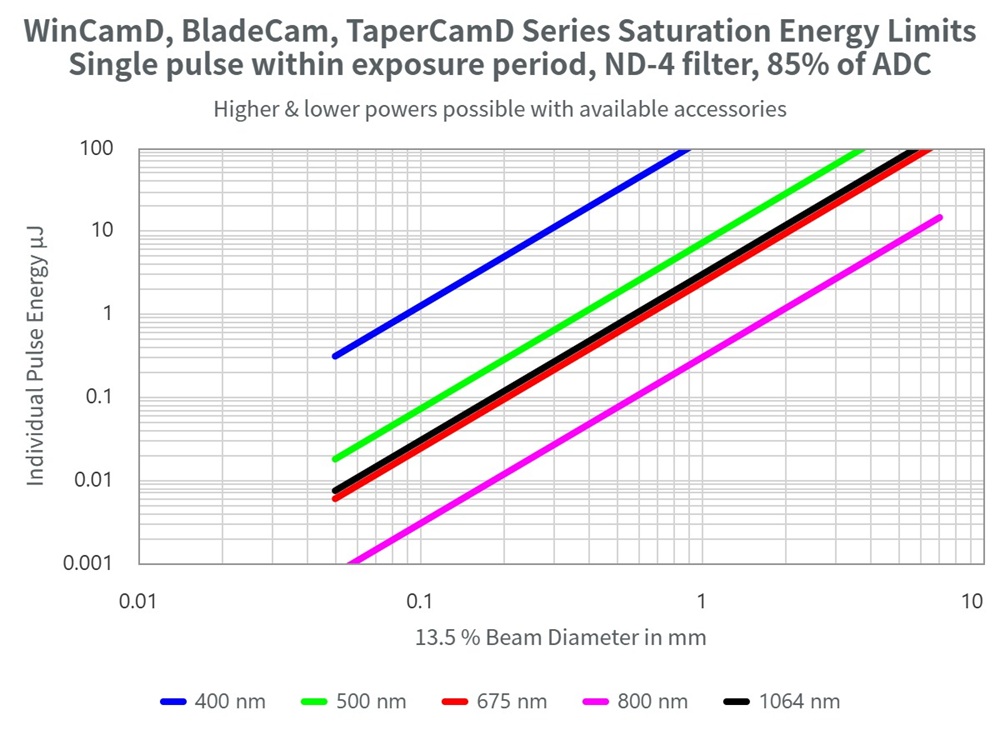

| 光功率测量范围 | 见官方数据表中饱和功率曲线图 | ||||
| 手动光束衰减 | 随附滤光片，另有配件可选 | ||||
| 显示模式 | 线性、2D、3D轮廓图（线性或对数显示，最大放大10倍） 可选颜色模式：10、32、全色或灰阶 10和32色等高线显示 | ||||
| 可测参数 | 原始/平滑光斑剖面、直径（任意剪切水平）、高斯/二阶矩/刀口/等效圆剖面、椭圆度、质心位置、光斑漂移统计 | ||||
| 剖面拟合 | 高斯、平顶（Top Hat）、等效缝隙 | ||||
| 测量精度 | 直径处理精度：0.1 µm 光斑轮廓相关的直径绝对精度：常可达 ~1 µm 质心位置精度：视光斑而定，可达 ±1 µm | ||||
| 图像处理功能 | 图像平均（1/5/10/20/连续）、背景采集与扣除、自定义矩形或自动椭圆包络区域追踪处理、.ojf 配置文件保存所有设置 | ||||
| 更新速率 | 全帧最大 9 Hz，区域捕捉速率更高 | ||||
| 合格/不合格显示 | 屏幕实时显示，颜色可自定义，适用于质量管控 | ||||
| 统计功能 | 最小值、最大值、平均值、标准差（最多记录4096组数据） | ||||
| 相对功率测量 | 基于参考点的滚动直方图，可选单位：mW、µJ、dBm、%、自定义单位 | ||||
| 能量密度测量（Fluence） | 在用户设定区域内显示 | ||||
| 认证 | 符合 RoHS、WEEE、CE 标准 | ||||
| 多相机支持 | 并行采集：最多支持4台 串行采集：支持1至8台 | ||||

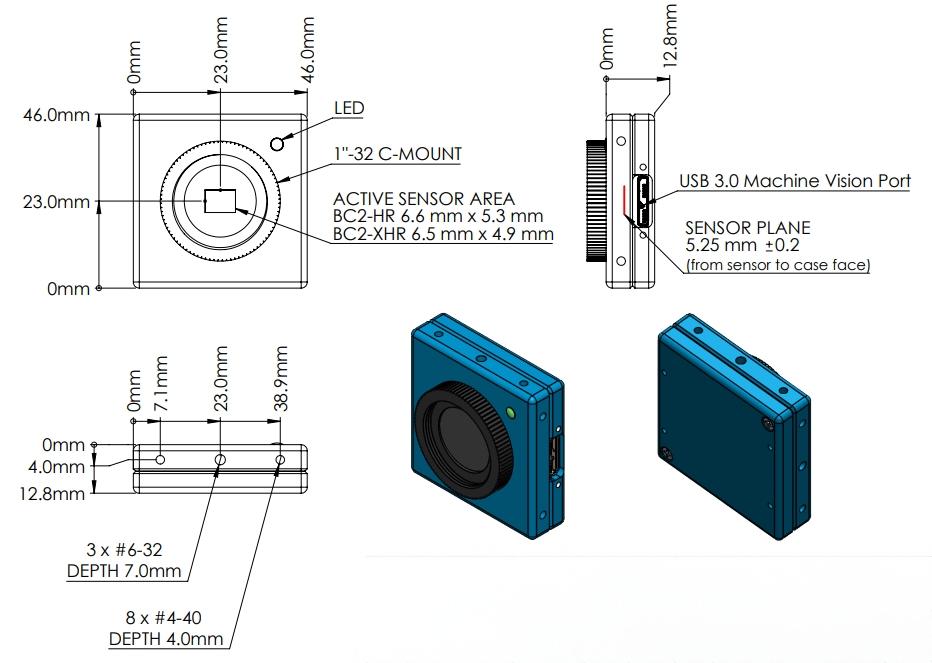

| 相机尺寸（宽×高×深） | 46.0 × 46.0 × 12.8 mm | ||||
| 从外壳/滤光片到传感器的光学深度±0.2 mm | 4.0 / 8.5 mm（请在购买前确认） | ||||
| 安装接口 | 前端 1/4"-20 螺孔（与传感器中心对齐），后端含 4-40 螺孔 | ||||
| 相机重量 | 85 g（约 3 oz） | ||||
| 最低系统需求 | Windows 10 64-bit 操作系统 | ||||
