四边形微透镜阵列是一种在基片上按矩形网格精密排布无数微米级透镜的光学元件。它以其规则对称的结构，展现出卓越的光场并行操控能力，能将一束光高效分割或重组为成千上万个微小光斑。这一特性使其成为3D传感、激光加工、光束匀化及波前检测等领域不可或缺的核心部件。从手机Face ID人脸识别到高端激光制造设备， quadrilateral微透镜阵列正以其紧凑、高效的特点，驱动着光学系统向着小型化、集成化和智能化飞速发展。
我们一站式供应各种类型的四边形微透镜列阵，微透镜，微透镜元件，微透镜阵列元件，微透镜阵列，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

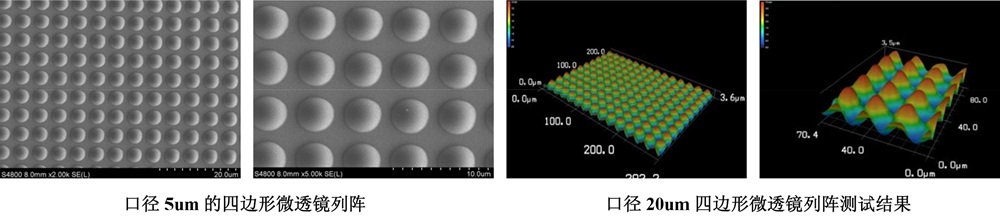

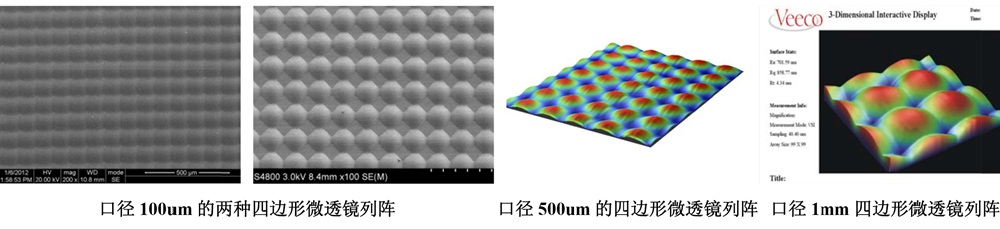

四边形微透镜是指口径形状为四边形或者按照四边形排布的透镜。我们可以定制口径范围在5μm~5mm之间的四边形微透镜列阵。
产品特点
四边形微透镜阵列因其规则的排列方式，具有一系列独特的光学特性：
规则与对称性：其行列对齐的排列方式在数学上非常规整（笛卡尔坐标系），这使得光学设计、光线追迹和图像处理算法的实现相对简单。
高效的光场调控能力：能将一束大口径的入射光分割成成千上万个微小的“子光束”（光斑阵列），或者将成千上万个微小的点源发出的光准直后合成一束大光斑。这种对光场的“分割-操控-重组”能力是其核心价值。
紧凑性与集成性：非常薄（通常小于1毫米），可以轻松地集成到各种光学系统中，实现系统的小型化和轻量化。
高通量：与单个大透镜相比，它能同时处理大量光信息，并行效率极高，适用于需要高速处理的应用。

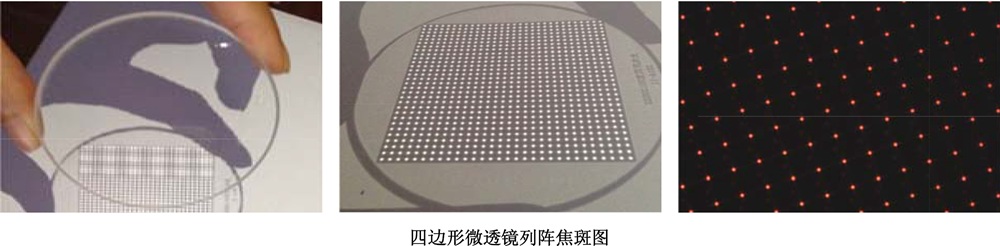

形成规则的光斑阵列：这是四边形MLA最直接的表现。它会在像面上产生一个同样呈矩形网格排列的、完全一致的光斑阵列，每个光斑对应一个微透镜。这个特性在诸多应用中至关重要。
应用领域
光束整形与匀光
3D传感与成像（光场相机）
波前传感（夏克-哈特曼传感器）
光学通信
积分成像（3D显示）
共焦显微镜
子口径（μm）子口径形状列阵数可订制焦距范围（mm）基片尺寸(mm)
| 20×20 | 正方形 | 2000×2000 | 0.1-1 | 可订制 |
| 100×100 | 正方形 | 400×400 | 0.6-20 | 可订制 |
| 150×150 | 正方形 | 300×300 | 1-60 | 可订制 |
| 180×180 | 正方形 | 64×64 | 1.8-90 | φ20×3 |
| 200×200 | 正方形 | 42×42 | 2-100 | φ14×3 |
| 300×300 | 正方形 | 150×150 | 5-240 | 可订制 |
| 400×400 | 正方形 | 21×21 | 9-440 | φ14×3 |
| 500×500 | 正方形 | 80×80 | 14-680 | 可订制 |
| 545×545 | 正方形 | 26×26 | 17-810 | φ25×3 |
| 600×600 | 正方形 | 34×34 | 20-980 | φ30×5 |
| 680×680 | 正方形 | 24×24 | 25-1260 | φ25×3 |
| 700×700 | 正方形 | 65×65 | 27-1340 | 可订制 |
| 720×720 | 正方形 | 30×30 | 28.5-1400 | φ45×5 |
| 800×800 | 正方形 | 10×10 | 35-1750 | φ20×3 |
| 850×850 | 正方形 | 18×18 | 40-1970 | φ20×3 |
| 1000×1000 | 正方形 | 25×25 | 55-2730 | φ40×5 |
| 1200×1200 | 正方形 | 9×9 | 80-3940 | φ20×3 |
| 1380×1380 | 正方形 | 30×30 | 105-5200 | φ60×6 |
| 1440×1440 | 正方形 | 26×26 | 115-5670 | φ60×6 |
| 3300×3300 | 正方形 | 5×5 | 600-29780 | φ25×3 |
