光隔离器的工作原理与典型应用

在现代光学系统中，一个看似微小却至关重要的组件默默守护着光信号的稳定——它就是光隔离器（Optical Isolator）。当光在传输时，反射光如同不请自来的干扰源，轻则导致信号失真，重则损伤精密器件。光隔离器正是为解决这一难题而生，成为光通信、激光技术等领域不可或缺的非互易光学器件。

一、引言

光学系统面临的核心挑战之一是反向反射光干扰。在光纤熔接点、连接器接口或光学元件表面，约4%的光功率会被反射回光源。这些反向传播的光波会引发一系列问题：

• 激光器不稳定：反射光导致半导体激光器输出功率波动、波长漂移

• 系统噪声增加：在高速通信中产生附加噪声，提高误码率

• 设备寿命缩短：高功率反射可能烧毁激光器

光隔离器的诞生彻底改变了这一局面。它像光学“二极管”，只允许光单向传输，对反向光具有隔离作用。

二、光隔离器的工作原理

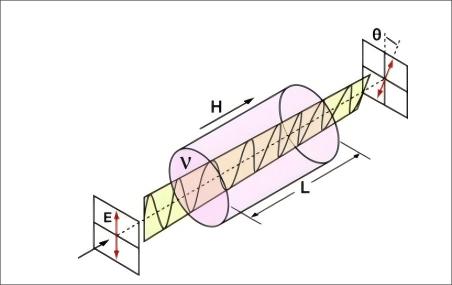

光隔离器的核心技术基于法拉第磁光效应——1845年由迈克尔·法拉第发现的现象：某些材料在磁场作用下可使光的偏振方向发生旋转，且旋转方向与光传播路径无关。因此，旋转是非互易性的。旋转因子Q等于V x L x H，其中V、L和H定义如下。

Q = V x L x H

V: 费尔德常数，光学材料的一种属性，单位是分钟/奥斯特-厘米（min/Oe·cm）

L: 通过光学材料的光程，单位是cm

H: 磁场强度，单位是奥斯特

光隔离器由入射偏振片、法拉第旋转器和出射偏振片组成。入射偏振片作为滤光片只允许线偏振光进入法拉第旋转器。法拉第旋转器使得线偏振光旋转45°，然后该光线通过出射线偏振片。此时输出光的偏振方向相对入射光旋转了45°。在反向光路中，法拉第旋转器继续旋转光的偏振，旋转方向与正向光路中相同，所以此时光的偏振相对入射光旋转了90°。此时光的偏振与入射偏振片的传播轴垂直，所以根据偏振片类型的不同，能量会被反射或被吸收。

三、光隔离器的分类

偏振相关的光隔离器

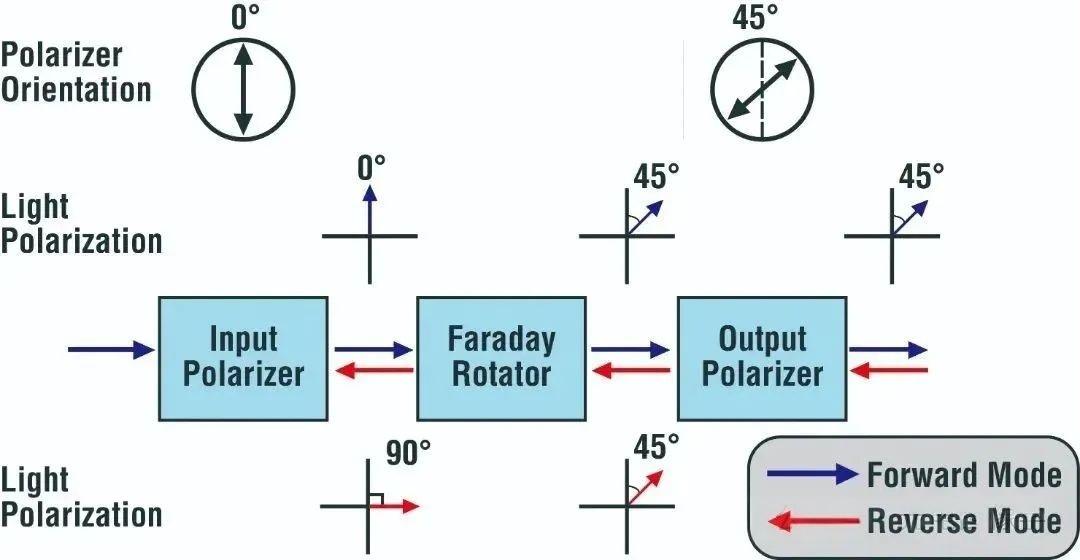

只有特定线偏振方向的入射光束才能通过。如图2，准直的线偏振入射光先通过第一个线偏振片，损耗非常小。然后经过45° 法拉第旋转器，其偏振方向相比于第一个偏振片旋转了45° ，再经过第二个45°方向的线偏振片，光通过时的损耗仍然很小。

如果光经过反射后以相同的偏振态进入光隔离器的出射端口，仍然可以无损耗的通过第二个偏振片。然后通过法拉第旋转器其偏振态又旋转了45°，因此光不能通过第一个偏振片。根据偏振片类型的不同，能量会被反射或被吸收。

如果法拉第旋转器的旋转角度偏离45°（由于制备误差或者工作于非设计的波长处），也可以调节输出偏振片的偏振方向来得到最大的透射，但是隔离度会减小。最好优化偏振片的指向来得到最大的隔离度，前向传播时存在一定的插入损耗是可以接受的。

偏振无关的光隔离器

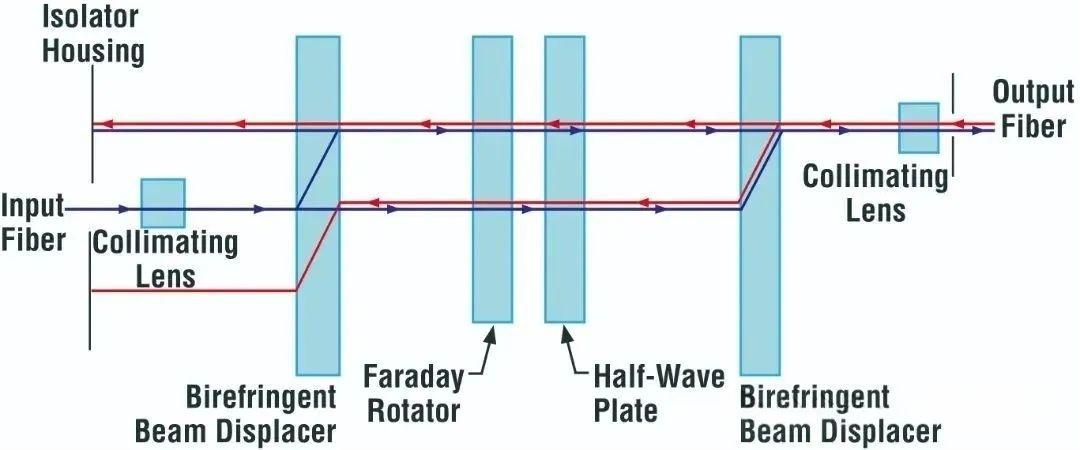

偏振无关的光隔离器的入射光束可以处于任意的偏振态。这一器件在光纤光学中会用到，因为大多数光纤不是保偏的。尤其是光纤通信系统中的光偏振态通常不是确定的，因此光隔离器及其它器件需要工作于任意偏振态。对于偏振无关的光纤隔离器，入射光被双折射晶体分成两束光（如图3所示），法拉第旋转器和半波片使得两束光的线偏振方向旋转90°，随后两束光通过第二个双折射晶体，再次合并为一束光。背反射光通过第二个双折射晶体后分成两束光，此时偏振与正向模式光的偏振态相同。由于法拉第旋转器是一种非互易性的偏振旋转器，所以它将抵消反向模式光由半波片产生的偏振旋转。当这两束光通过第一个双折射晶体后，将偏离准直透镜，并入射在外壳壁上被吸收，从而防止反向模式进入入射光纤中。

 这种光纤隔离器可以制作的体积非常小，且偏振无关光隔离器不需要保持偏振态，因为两正交偏振分量间的相对相位是任意变化的。相位变化与温度和波长有关。

四、光隔离器的应用

在光通信中的应用

• 单向光传输：光隔离器像“光学单向阀”，仅允许光正向传输，阻断反向光（如光纤通信中的反射光），保障信号正向传输不受干扰。

• 隔离反射光干扰：对反射光隔离度达30dB以上，可阻隔光纤连接点、光学元件表面等产生的反射光，避免其对光源或光放大器造成干扰。

• 降低系统噪声与信号波动：通过阻断反射光，减少光信号强度/相位波动引起的噪声，提升信号稳定性，降低误码率（尤其在高速光纤通信中）。

• 稳定偏振特性：具备低偏振相关损耗（PDL）和偏振模色散（PMD），保持光信号偏振态稳定，适用于偏振敏感系统（如相干光通信）。

在激光器设备中的应用

• 半导体激光器：防止反射光反馈，稳定输出功率与光谱，降低误码率（用于光通信发射端机）。

• 半导体光放大器：阻隔放大后回波干扰，提升增益稳定性（用于光通信信号放大环节）。

• 掺杂光纤放大器：防止反射光干扰放大器，保障长距离信号传输质量（如EDFA）。

• 光纤激光器：确保单向激射，输出高质量激光束（用于材料加工、医疗领域）。

• 半导体检测设备：阻隔检测光路中的杂散反射光，提高检测精度。

• 保护光源与光器件：防止反射光返回半导体激光器导致模式跳变、功率不稳或损坏，延长器件寿命；同时保护光放大器免受反射干扰，维持增益稳定性。

结语

光隔离器凭借其基于法拉第磁光效应的非互易特性，在光通信与激光技术中扮演着无可替代的“光学守护者”角色。它不仅通过阻断反射光保障了光源稳定性与设备寿命，更在高速通信、量子传输等高精度领域维持了信号的纯净与系统可靠性。随着集成化与高性能化的发展趋势，光隔离器将继续突破技术边界，为光技术的革新提供更坚实的底层支撑。
