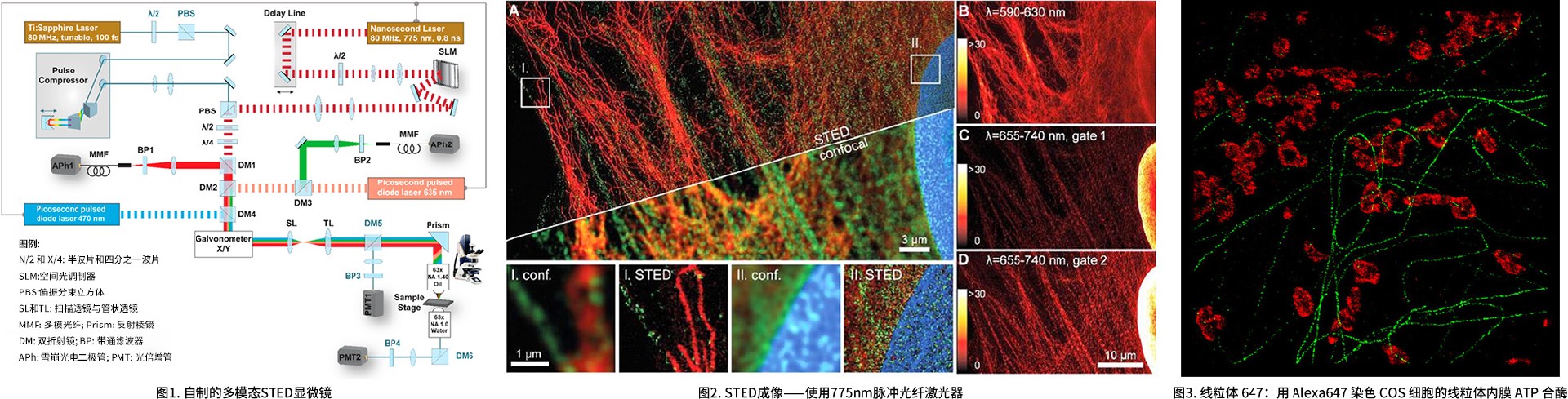

PFL-80-5000-775的脉冲光纤激光器输出功率高达5W, 脉冲持续时间低至0.9ns, 重复频率1-100MHz支持外部(或内部)触发, 光束质量M²＜1.1, 免维护且经久耐用，是STED显微镜的最佳光源和其他生物医学成像应用的理想之选。研究人员通过3W 775nm 脉冲光纤激光器 PFL-80-5000-775 进行 STED 显微镜成像，可快速、准确地对心肌细胞和间质胶原纤维进行成像，可根据客户需求定制更长或更短的脉冲以及更低的重复频率的脉冲光纤激光器。
我们一站式供应各种类型的，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
775nm 亚纳秒脉冲光纤激光器 PFL-80-5000-775 采用全光纤激光腔设计，基于稀土和拉曼激光器及放大器，具有高重复频率、优异的光束质量和极高的稳定可靠性，是STED显微镜或其他生物成像应用光源的理想选择，能够快速、准确地对心肌细胞和间质胶原纤维进行了成像，可根据客户需求定制更长或更短的脉冲以及更低的重复频率。
| 型号 | PFL-80-5000-775 |
| 中心波长 | 775nm |
| 脉冲持续时间 | 0.9ns |
| 平均功率 | 5W |
| 发射线宽(FWHM) | 0.08nm |
| 脉冲能量 | 80nJ |
| 脉冲重复率 | 40-100 MHz |
| 光束束腰直径 | 0.85-1.15mm |
| M² | ＜1.15 |
| PER | ＞20dB |
| 触发模式 | 外部或内部 |
| 偏振 | ＞99％，线性 |
775nm 亚纳秒脉冲光纤激光器 PFL-80-5000-775 可提供波长为775 nm、脉冲能量高达80 nJ，可在宽频率范围（40–100 MHz）内进行电子触发，这大大简化了激发脉冲和STED脉冲的同步，波长为775 nm的STED光束对于荧光团的STED检测非常有效，这一特性可用于使用单波长STED光束进行多色记录。
测量性能和参数设置
| 规格 | 最小值 | 测量值 | 最大值 |
| 束腰直径 X (mm) | 0.9 | 0.99 | 1.15 |
| 束腰直径Y(mm) | 0.9 | 1.04 | 1.15 |
| M2 X | 1.04 | 1.15 | |
| M2 Y | 1.05 | 1.15 | |
| 偏振度% | 99 | 99.9 | - |
| 波长(nm) | 774 | 774.96 | 776 |
| 线宽, FWHM(nm) | - | 0.066 | 0.15 |
| 脉冲持续时间(ns) | 0.79 | 1.5 | |
| 脉冲重复率(MHZ) | 75 | 80 | 85 |
| 脉冲稳定性(%) | - | 5 | 6 |
| 抖动 (ps) | - | 20 | 50 |
| 功率稳定性,4 小时(%) | - | 0.2 | 5 |
| 预热时间，(min) | 30 | ||
| 触发模式 | 外部/内部 | ||
| 电源(AC, V) | 90 | 250 | |
| 光纤激光器尺寸(LxWxH,mm) | 490 x435 x85 | ||
触发输入: 输入触发脉冲幅度为 +0.2 至 0.8 V p-p，占空比为 20-70%。输入端为交流耦合，阻抗为 50Ω。支持 CML、ECL 或 PECL 格式。光信号与触发脉冲的后沿同步。
触发输出: 输出 PECL/ECL 脉冲，与光脉冲的后沿同步，输出端为交流耦合，阻抗匹配为 50Ω。当激光器工作在外部触发模式下时，输出端转换输入触发脉冲。在内部触发模式下，输出端转换占空比为 50% 的内部发生器时钟。
默认设置和限制
| 范围 | 默认值 | 最小值 | 最大值 |
| 输出功率(775 nm) (mW) | 100 | 100 | 5050 |
| 重复频率 (MHz) | 80 | 75 | 85 |
| 倍频温度 (°C) | 57.7 | 54 | 62 |
| 种子二极管功率 (mW) | 3.6 | 1.5 | - |
| 种子二极管温度 (°C) | 25 | 20 | 30 |
| 种子电流 (mA) | 24 | 19 | 29 |
| 升压电流(A) | 0.5 | 0.5 | 5 |

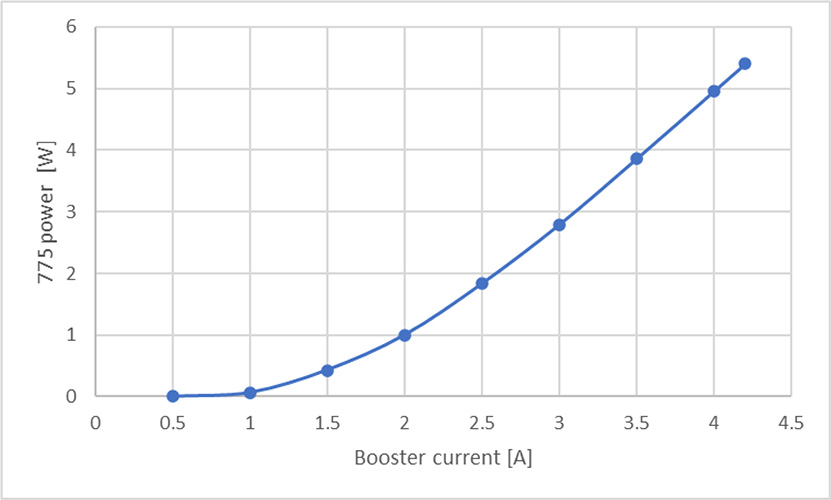

图 1 输出功率与升压电流的关系图，重复频率 80 MHz

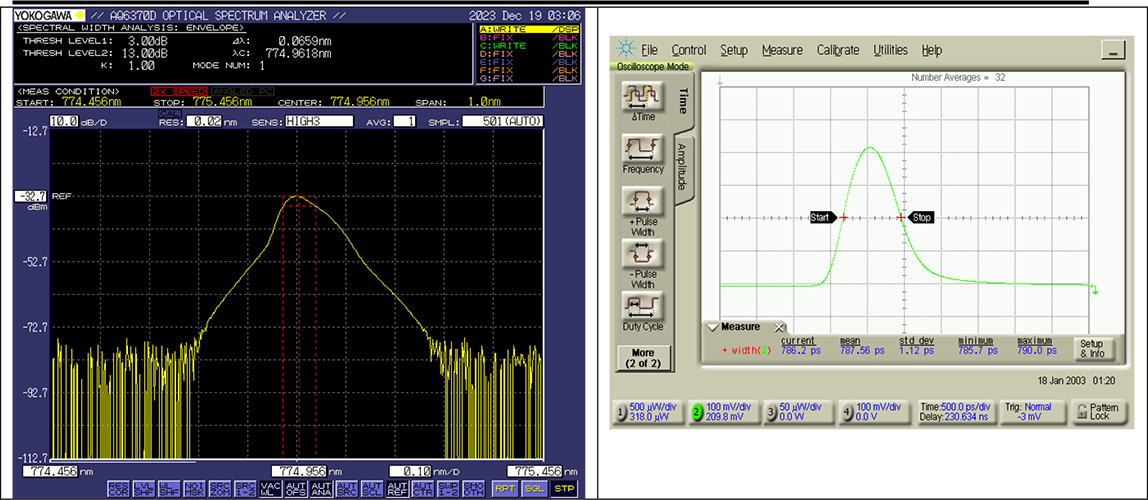

图 2 775 nm 输出光谱和脉冲形状（P=5 W，重复频率=80 MHz）

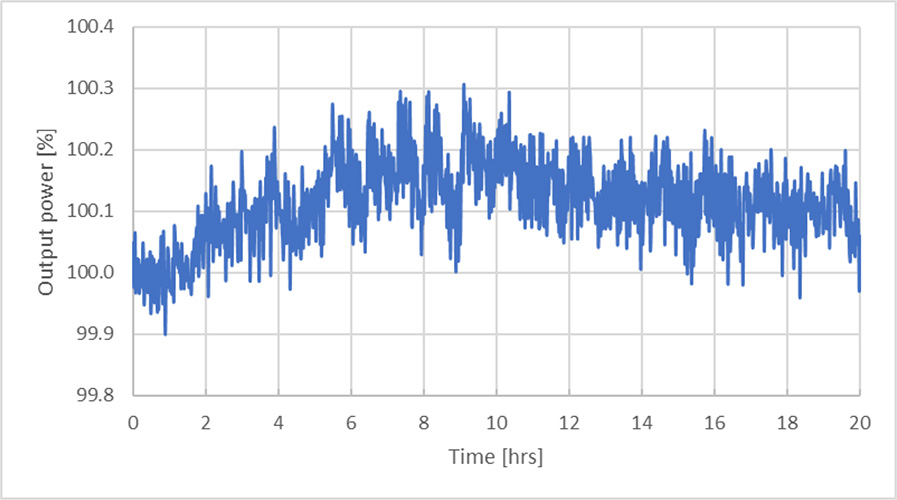

图 3. 功率稳定性测量（P=5 W，重复频率=80 MHz）

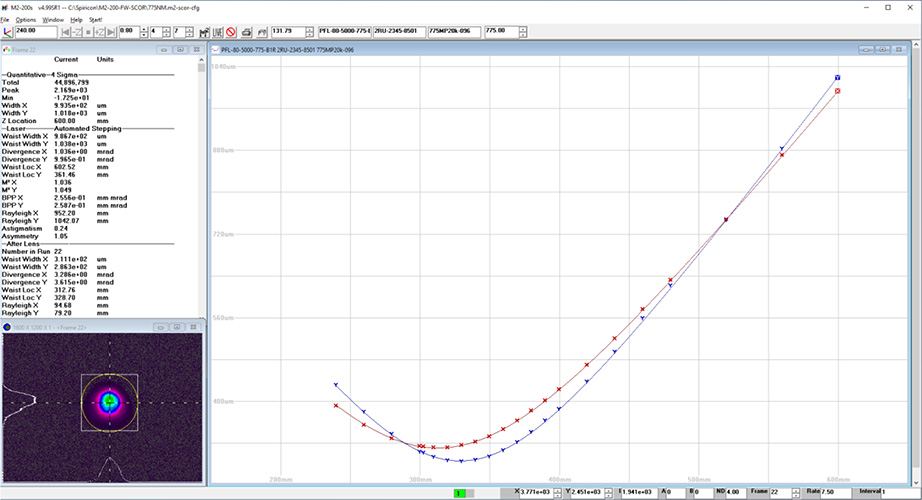

图 4. 光束轮廓测量（P=5 W，重复频率=80 MHz）
