激光光束整形-平顶光束（TOP-HAT）-2

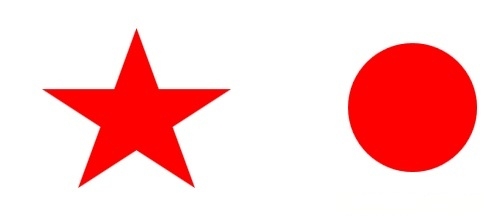

上一篇讲的是折射类型的评定整形光束，平顶光束将光束处理的能量分布均匀，边缘陡峭，能够保证表面处理时避免局部的过曝或者能量不足，边界明显，清晰，除了折射的方式得到这个光束，另外就是衍射的方式，核心作用是将近高斯分布的入射激光束，转换为特定工作平面内（如无限远或客户无像差透镜的焦距处）的均匀强度的光斑，形状可定制为圆形、矩形、正方形、线或其他复杂轮廓。

衍射的平顶整形光束也根据激光输出的不同分为两大类，一类适用于基膜激光光束，即光束质量因子＜1.5的，一类适用于多模光束，即光束质量因子＞1.5的，这类是适合光束质量因子越大越好。

这一类光束的优势就是不需要庞大的系统，一片薄薄的镜片就解决了整形的问题，能实现传统反射/折射光学元件无法达成的光学功能（如定制化光斑形状、复杂能量分布），镜片上面分布了微结构光栅，能够根据实际的需求去限定分布形状等等，缺点就是受限于光栅加工水平，如果要求过高会导致无法加工出来，一般使用的时候尽量是没有微结构的面迎光，防止损坏微结构表面。另外就是这类镜片的加工本身就是用超快激光做出来的，再用于超快激光的时候结构是否稳定也是一大考验，当然还有其他方式得到的，但是用着确实是省心多了。

适配于基膜光束的平顶整形目前使用的比较多，能够设计这个镜片的人应该挺多但是能够加工这个镜片的还是少数，大部分在一些研究所比较多，水平在4台阶跟国外也没有太大的出入，更高的光栅台阶的话可能就是能做的更少了。

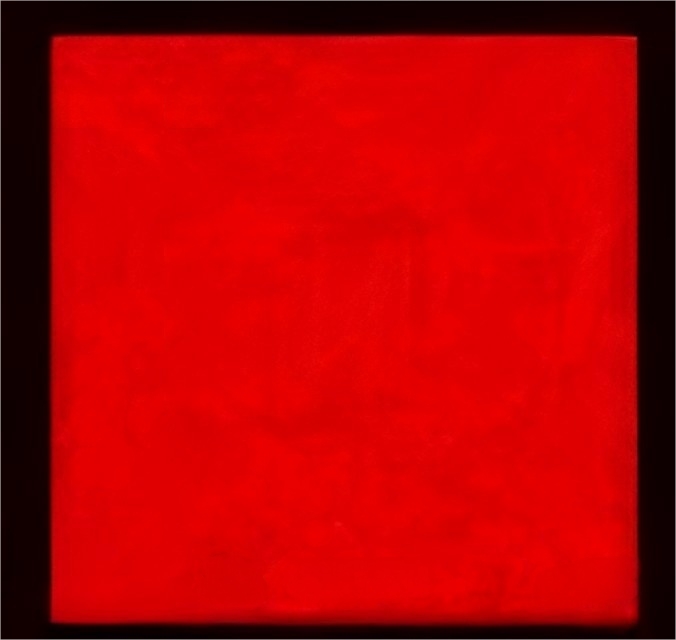

适配于多模光束的衍射镜片更是物美价廉，缺陷是透光率会有所下降。如下图多模光束的模式越不好BPP或者M2越大，光斑越均匀，否则看到的就是一些散斑。
