普克尔盒

在电光调制中（EOM），由普克尔效应制作的普克尔盒（Pockels cells）是常用的电光调制（EOM）常用器件。

通过对外加电场的控制，从而改变一定方向的折射率，使得电光调制器普克尔盒可以作为一个可变半波片工作，从而实现偏振态改变。当该电光调制器普克尔盒置于两片垂直偏振片之间时，就可以实现光强调制。

根据电压加压方向不同，普克尔效应又可分为纵向普克尔效应和横向普克尔效应。

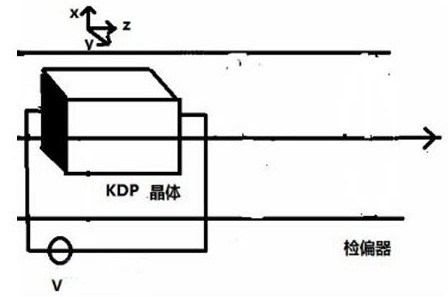

当电压加压方向平行与光传播方向时，称为纵向普克尔效应；

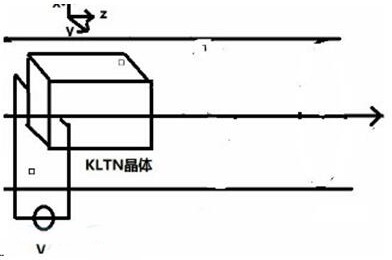

当电压加压方向与光传播方向垂直时，称为横向普克尔效应；

当普克尔盒为纵向普克尔效应时，普克尔盒半波电压与晶体长度无关，所以普克尔盒半波电压一般会高达上千伏，而能提供上千伏电压的电源，一般上线频率较低（Khz-Mhz），所以无法达到高频电光调制。

要想实现高频电光调制，考虑使用横向普克尔效应，新特光电提供的普克尔盒是通过外加电压引起电光晶体双折射的变化来改变光的偏振态。我们提供工业标准QX系列，经济型的IMPACT系列，BBO为基础的LightGate和大孔径的TX普克尔盒。

对于电学部分的高压输出而言，包括开关调制在内的交流耦合信号调制器频率可以做到超高频调制，最快可以使横向普克尔盒调制频率高达800Mhz。
