LUXELL CAMERA-S工业红外线性扫描相机专为严苛工业环境设计的非制冷中波红外（MWIR）热像仪，采用256像素线性阵列（像素600×60μm²），覆盖1-5μm波段（峰值3.7μm），可检测>100℃高温目标。IP67金属外壳集成水冷块，支持300线/秒高速扫描（积分时间4-20μs可调），USB 5V供电即插即用。标配35mm F1.1镜头（水平视场25°@1m）及LabVIEW开发套件，适用于焊接/激光加工温度监控、气体泄漏检测、玻璃制造品质管控等场景，为汽车、冶金、石化行业提供高性价比产线集成方案（尺寸70×131.5×50mm，重400g）。
我们一站式供应各种类型的中红外相机，非制冷中红外相机，高速成像相机，红外成像监测系统，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

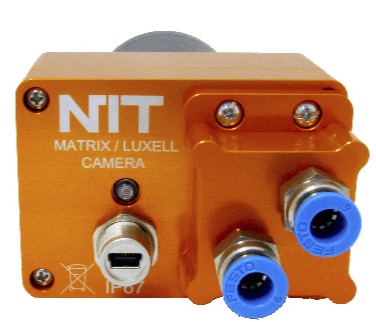

LUXELL CAMERA-S 是 LUXELL-CORE-S 线性扫描阵列（FPA 256像素）的工业版本，配备 IP67 防护等级外壳。/p>
用于工业的微型化非制冷中波红外 (MWIR) 线性扫描相机
1×256 线性阵列
IP67 防护等级
工业级 M12 USB 2.0 连接器
300 线/秒
低功耗
CS 接口
典型应用
工业制造过程控制（焊接、切割等）
激光过程监控
气体与火焰检测
机器视觉
光谱分析
OEM 集成
应用行业
汽车工业
家电制造
冶金与钢铁工业
石油化学工业
主要规格
| 参数 | 说明 |
| 焦平面阵列 (FPA) 分辨率 | 256 像素 (像素尺寸: 600 微米 x 60 微米) |
| 读出方式 | 卷帘快门 (X-Y 寻址) |
| 读出通道 | 2 个 A/D 通道 |
| 接口 | USB 2.0 (带工业级连接器) |
| 金属外壳 | IP67 防护等级 |
| 镜头 | f=35 毫米, F#1.1, CS接口, IP67 |
Luxell Camera-S
相机包含 LUXELL 软件套件 和用于 LabVIEW 的 开发套件。
该系统即插即用，非常适合开发经济高效的解决方案并集成到生产线中
完整系统（电子模块、金属外壳和镜头）符合 IP67 防护等级
详细规格
| 型号 | LUXELL CAMERA-S |
| 探测器 | VPD PbSe LUXELL FPA 256，室温下具有非制冷性能 |
| 焦平面阵列 (FPA) 格式 | 线性阵列, 1×256 像素 |
| 像素尺寸 | 600 微米 (高) x 60 微米 (宽) |
| 探测光谱范围 | 中波红外 (MWIR, 1.0 至 5.0 微米) |
| 探测峰值波长 | 3.7 微米 |
| 最佳温度检测范围 | > 100 ºC |
| 积分时间 (微秒) | 可配置: 4 – 20 微秒 |
| 线速率 | 300 线/秒 (最大值) |
| 读出方式 | 卷帘快门, 2 个 ADC 通道 |
| 通信接口 | USB 2.0 高速 |
| 数据通信 | 14 位 |
| 触发 | 无 |
| 启动时间 | < 10 秒 |
| 功耗 | 1 瓦 (5 伏直流, 0.2 安) – USB 供电 |
| 外部外壳 | 金属外壳，带 CS 接口镜头座、工业级 USB 2.0 连接器 (M12x1) 和用于三脚架的螺丝孔 包含用于稳定 FPA 温度的水冷块（可使用水或空气冷却） IP67 防护等级 |
| 镜头 | 带增透膜 (AR coating) 的硅透镜, f=35 毫米, F#1.1 视场角 (FoV): 25º (水平) x 1º (垂直), 手动对焦, CS接口镜头座 (可拆卸) 视野范围 (FoR @1米) = 440 毫米 (水平) x 17 毫米 (垂直) |

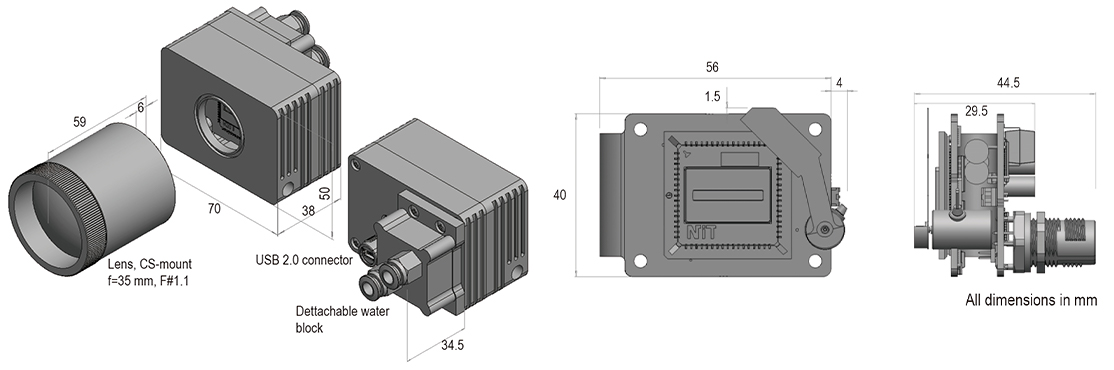

| 相机尺寸 | 70 (长) x 131.5 (宽) x 50 (高) |
| 其他信息 | 机械快门用于单点偏移校正 |
| 软件 | NIT 软件套件 (采集和可视化软件), LabVIEW SDK |
| 系统包含 | 1x LUXELL CAMERA-S 相机 (带 f=35 毫米镜头) 1x 带工业级连接器的 USB 线缆 |

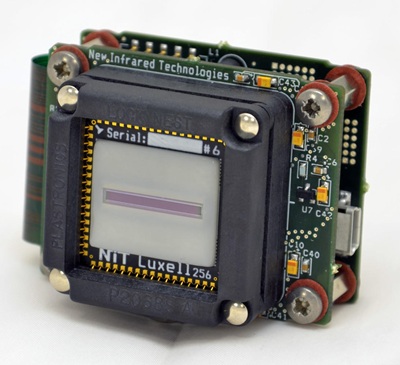

LUXELL FPA
FPA 分辨率：256 像素
非制冷操作
探测波段：中波红外 (MWIR) (1 - 5 微米 (um))
峰值探测波长：3.7 微米 (um)
D* (峰值波长) (典型值)：2x10⁹ Jones (琼斯)
带增透膜 (AR coating) 的硅窗口
响应时间：2 微秒 (us)
像素尺寸：600 x 60 平方微米 (um²)
像素间距：60 微米 (um)
读出方式：X-Y 多路复用 (x-y multiplexed)
读出电子器件：不包含（与 CORE-S 兼容）
尺寸（毫米）：24x24x2.2
偏置电压（典型值）：5 伏
像素电阻（典型值）：0.2 - 1.0 兆欧 (MΩ)
封装：表面贴装器件 (SMD) / LCC68 封装
引脚排列：68 引脚（使用其中 32 个）
