CLBO晶体（CsLiB6O10）是顶尖的深紫外非线性光学材料，透光范围低至175nm。其核心优势在于高效产生高功率、高光束质量的深紫外激光，特别是Nd:YAG激光的五倍频（213nm）和四倍频（266nm）输出。CLBO具备高非线性系数（≈KDP的2.2倍）、宽角度与温度带宽、极小离散角，且无双光子吸收饱和效应，功率承载能力强（LDT达29GW/cm²@1064nm）。虽然其强吸湿性需严格烘烤（~150°C）与湿度控制，但凭借卓越性能，CLBO已成为半导体光刻（193nm/266nm光源）、精密微纳加工、生物医学及深紫外探测等尖端领域不可或缺的核心元件。
我们一站式供应各种类型的倍频晶体，非线性晶体，PPSLT晶体，LBO晶体,，BBO倍频晶体，KTP晶体，CLBO晶体，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
CLBO晶体（CsLiB6O10）是一种非常优秀的，能产生多种倍频波长的非线性晶体材料，具有很好的非线性光学特性，透光范围175-2750nm，非线系数deff=0.95pm/V是KDP晶体的2.2倍。非常适合在紫外范围内产生谐波(例如193nm和266nm)，透射截止范围达到180nm。与普通BBO非线性光学材料相比，CLBO晶体具有更大的光谱和温度带宽、更好的角度公差和更小的离散角。CLBO是倍频（SHG）的不错选择，倍频激光性能稳定，光束质量好，适用于大功率Nd:YAG激光系统的四倍频（FHG）。由于没有通常在BBO晶体和KDP晶体中观察到的双光子吸收的缺失，CLBO对于高功率产生没有饱和。主要应用于半导体检测，显微光刻技术，生物医学，紫外雷达等领域。
主要特点
短波可至180nm；
对Nd:YAG激光器的四倍频、五倍频转换效率大；
高非线性系数（约为KDP的两倍）；
接收角度大，离散角小；
可通过相位匹配获得193nm的真空紫外光输出；

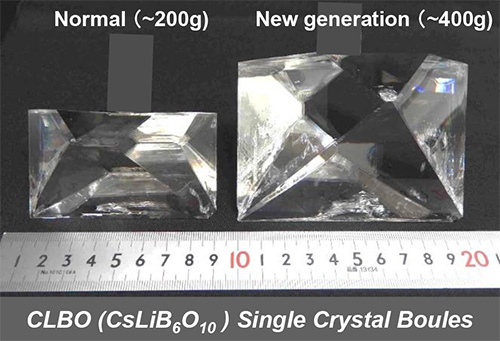

生长周期短，可生长大尺寸晶体。
典型应用
倍频产生266nm激光
微纳加工
半导体光刻，半导体器件检测
生物医学
深紫外雷达
技术参数
| 孔径 | 最大 15*15 mm² |
| 长度 | 最大 20 mm |
| 平整度 | λ/8 @633nm |
| 垂直度 | 最小 <10 arc min |
| 排比 | 20 弧秒arc sec |
| 划痕/挖掘 | 最高 5/1 |
| 波前畸变 | λ/8 @633nm |
| AR 涂层 | 无涂层 |
| 吸收系数 | 150 ppm/cm @1064nm |
| 激光诱导损伤阈值 | 29 GWcm² @1064nm* 6.4GWcm² @266nm* |
典型指标

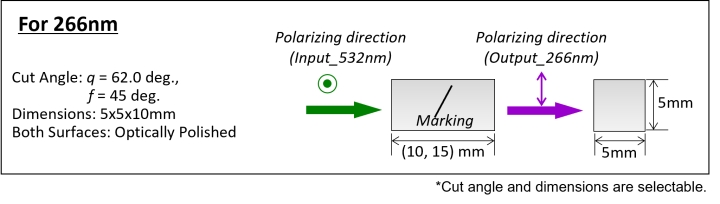

切割角度：f=45度，q=61.7度；尺寸：5x5x10mm，两个表面：光学抛光；
注：切割角度和尺寸可定制，日本oxide不提供带AR镀膜的CLBO晶体。

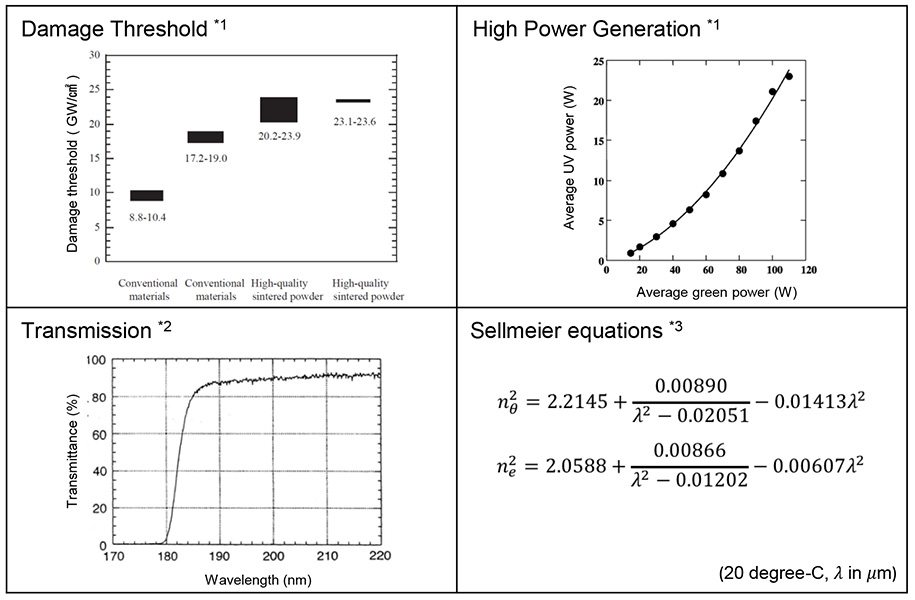

CLBO晶体性质和Sellmeier方程
| 波长(nm) | 晶体 | 相位匹配角(deg) | 有效非线性系数(pm/V) | 角度公差(mrad – cm) | 离散角(deg) |
| 1064+532=355 | CLBO | 48.9 | 0.71 | 0.92 | 2.11 |
| BBO | 34.6 | 2.01 | 0.24 | 4.47 | |
| 532+532=266 | CLBO | 62.0 | 0.79 | 0.55 | 1.84 |
| BBO | 47.7 | 1.75 | 0.19 | 4.89 | |
| 1064+266=213 | CLBO | 68.3 | 0.95 | 0.48 | 1.66 |
| BBO | 51.1 | 1.95 | 0.13 | 5.51 |
注：PMT = 150℃ @CLBO, 27℃ @BBO
CLBO晶体存储和处理
CLBO具有很高的吸湿性。因此，强烈建议严格控制操作环境的湿度，防止CLBO晶体与水反应降解。通过将操作温度升高至约150摄氏度，可以有效避免该问题。为了适应CLBO晶体的吸湿性，晶体在是真空包装的。建议CLBO晶体包装在使用前在干燥器中保持不开封。一旦打开，请将CLBO晶体存储在单独的烤箱或类似的环境中。
上一个产品
下一个产品
