光学系统的CRA读取

Birdbath是目前消费级AR眼镜中的主流光学方案之一，主打观影、游戏等场景，通常搭配Micro-OLED显示屏。Micro-OLED显示屏表面通常集成了微透镜阵列（MLA，Micro Lens Array），其核心作用是校正像素的发光角度，与光学系统的CRA（Chief Ray Angle）匹配，从而显著提升系统的光能利用率（亮度均匀性）并改善色彩一致性。

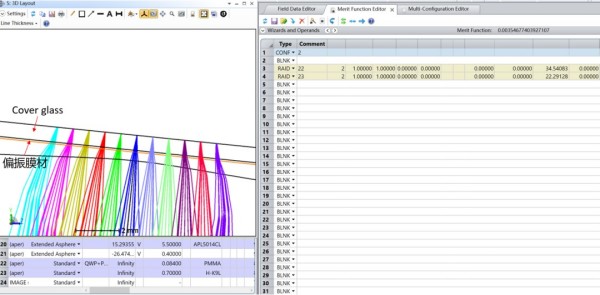

在ZEMAX软件中可以用RAID操作数读取某一个面的光线入射角（用°表示，总是正值）。Birdbath光学系统中，屏幕的CG(cover glass)前通常会添加偏光片或者偏光片+四分之一波片。如下图，用RAID操作数读出偏振膜前的CRA是34.5°，CG前的CRA是22.3°。

屏厂测试Micro-OLED的CRA时，通常是带着CG（不带偏振膜片）测试，与CG接触的是空气。为了对比方便，在这里只对比1.0视场的CRA，假设屏幕1.0视场的CRA是34.5°（带着CG测试，与CG接触的介质是空气）。所以为了光学系统的CRA与屏厂提供的屏幕CRA可以在同等状态下做对比，有以下两种方案：

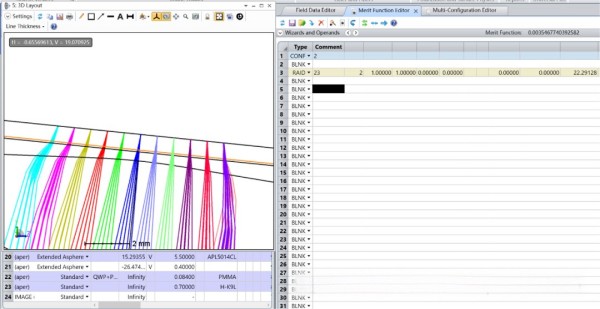

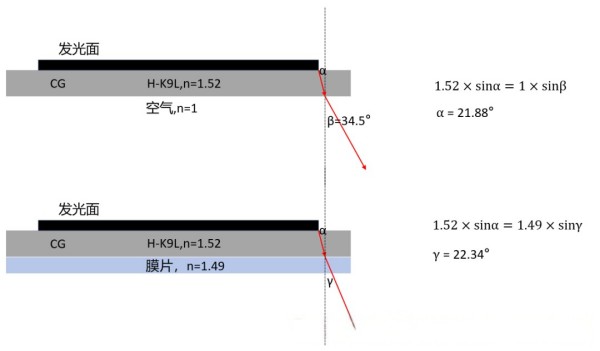

1.读屏幕CG前的CRA（此时与CG接触的介质是膜片），再将屏厂测的空气中的CRA根据折射定律转化为经过膜片后的，再进行对比。此时光学系统的CRA是22.3°，换算后的屏幕CRA是22.34°，比较匹配。

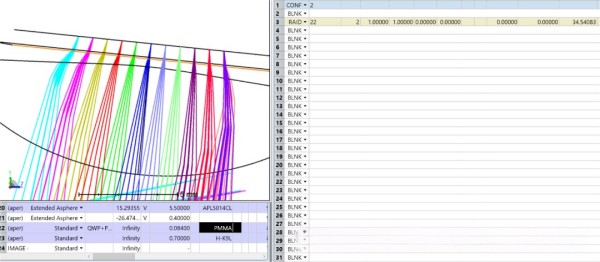

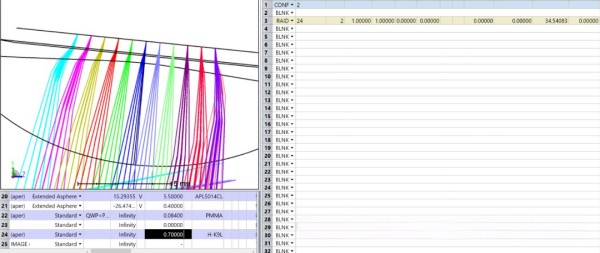

2.直接读膜片前的CRA或者在CG前增加空气表面，再读取CG表面的CRA。两种方法读出来的CRA是34.5°，与屏幕CRA34.5°也比较匹配。
