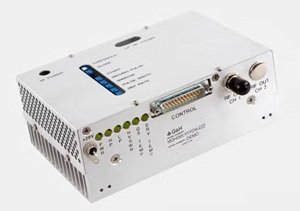

MQH0XX-YYDM-ZZZ是一款高性能射频驱动器模块，专为精确驱动Q开关而设计。其工作频率覆盖24MHz至80MHz，可选输出功率高达100W，并支持模拟与数字调制模式。该模块提供首脉冲抑制（FPS）和预脉冲消除（PPK）等高级触发控制模式，确保激光系统的纯净输出与高精度。具备全面的故障保护功能，包括过温、过功率和VSWR保护，可靠性极高。通过25针D-Sub接口实现丰富的控制与监控功能，是工业、医疗和科研领域高端激光应用的理想核心组件。需强制风冷，支持工厂定制以满足特定需求。
我们一站式供应各种类型的声光调制器电源，射频驱动器，声光驱动器，射频电源，RF驱动器，RF射频驱动器，声光调制器射频电源，声光调制器驱动电源，声光调制器驱动器，Q开关电源，声光Q开关电源，声光Q驱动器，Q驱，Q开关驱动，Q开关驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
该模块是一款大功率射频驱动器，设计用于驱动 Q 开关。
该驱动器有两个数字调制输入：固定和可变。这些控制允许客户发出固定脉冲宽度的脉冲命令（其持续时间由驱动器的脉冲宽度控制决定，可由客户设置），或发出可变脉冲命令（其持续时间由输入信号的脉冲宽度决定）。
输出功率由模拟输入控制，操作模式由 ZZZ 定义：ZZZ = A05 为正常模拟模式，或 R05 为模拟切换到全射频模式；或由触发的射频斜坡下降模式，其中 ZZZ = FPS（首脉冲抑制模式）或 PPK（预脉冲消除模式）。频率 (XX)、输出功率 (YY) 和功率控制 (ZZZ) 选项的选择在订购时为“工厂设定”。
此射频驱动器需要强制风冷。
24, 27.12, 40.68, 68, 80 或 110 MHz 射频频率 (XXX)
0.01% 石英稳定
高达 100 W 射频功率输出 (YY)
模拟调制或触发式射频斜坡下降模式 (ZZZ)
高达 100 kHz 脉冲速率
低功率、高功率和高电压驻波比故障保护
| 工作频率 | 24 MHz, 27.12 MHz, 40.68 MHz, 68 MHz, 80 MHz |
| 射频频率 | 24.00, 27.12, 40.68, 68.00, 80.00 MHz ± 0.01% |
| 杂散电平 | 最大: -50 dBc |
| 谐波失真 | 最大: -30 dBc |
| 数字输入 | 固定调制输入：TTL 电平，上升沿触发。施加的脉冲宽度 >50 ns。可变调制输入：TTL 电平，TTL 高电平 = 射频关闭 |
| 消光比 | 最小: 35 dB |
| 上升/下降时间 | 最大: 500 ns (10% 至 90%)，最大: 100 ns (90% 至 10%) |
| 调制重复率 | 固定调制为 1 Hz 至 100 kHz，可变调制为 DC 至 100 kHz |
| 固定调制输出脉冲宽度调节范围 | 1 至 14 µs，客户可调 |
| FPS 触发 / 模拟输入 | 配置为 FPS, PPK 的单元：TTL 电平，TTL 上升沿触发。配置为 A05, R05 的单元：0 至 5 V 模拟信号。 |
| 射频输出功率 | 可在 25 至 100 W 间调节，标称值：80 MHz 单元为 50 W，可在 20 至 50 W 间调节。 |
| 输出阻抗 | 标称值: 50 Ω |
| 快门输出 | 0.3 秒延迟。故障时打开。最大可吸收 1 A 电流（28 V 下）。 |
| 供电电压 | +28 VDC ± 1% |
| 供电电流 | 50 W 单元为 6.5 A，100 W 单元为 9.0 A |
| 工作温度 | +10°C 至 +55°C |
| 通过散热器的气流 | > 36 CFM (> 17 升/秒) @ 25°C |
| 可用脉冲控制选项 | ZZZ | 模式 |
| 脉冲控制模式 | FPS | 首脉冲抑制 |
| PPK | 预脉冲消除 | |
| A05 | 模拟控制 | |
| R05 | 射频切换到模拟控制 | |
| ___ | 仅数字调制 |
最大额定值
| 供电电压 | 最大: 30 V DC |
| 功率输出 | 不允许直流反馈 |
| 存储温度： | -20°C 至 +85°C |
连接器引脚定义
| 引脚 1 | +5V | 用于外部故障指示器的 +5V 输出，可提供 75 mA 电流。 |
| 引脚 2-3 | 空脚 | 无连接。 |
| 引脚 4 | 温度回路 | 地 – 用作 THERM 的回路。 |
| 引脚 5 | 空脚 | 无连接。 |
| 引脚 6 | 温度 | 温控器连接 – 除非此端对地短路，否则驱动器进入故障状态。 |
| 引脚 7 | 驱动器温度 | 通常为高电平，驱动器过热故障时变为低电平。 |
| 引脚 8 | Q 开关温度 | 通常为高电平，当 THERM 上无短路时变为低电平。 |
| 引脚 9 | 高电压驻波比 | 高电压驻波比故障，通常为高电平，故障期间变为低电平。 |
| 引脚 10 | 低功率 | 低射频功率指示灯，通常为高电平，当驱动器输出低于低射频功率阈值时变为低电平。 |
| 引脚 11 | 高功率 | 高射频功率故障，通常为高电平，故障期间变为低电平。 |
| 引脚 12 | 模拟调制输入 | 在 A05 和 R05 型号中控制输出功率电平。 |
| 引脚 13 | 故障复位 | 发送低电平脉冲以将驱动器从故障状态复位。此线路不应保持低电平，否则会使某些故障条件失效。 |
| 引脚 14 | FPS 触发 | 上升沿触发抑制脉冲。 |
| 引脚 15 | 固定调制输入 | 在脉冲宽度控制设定的持续时间内关闭驱动器。 |
| 引脚 16 | 可变调制输入 | 此输入为高电平时关闭驱动器。 |
| 引脚 17 | 同步输出 | 输出与调制输出同步的信号。 |
| 引脚 18-19 | 空脚 | 无连接 |
| 引脚 20 | 快门 | 0.3 秒延迟。故障时打开。最大可吸收 1 安培电流（28 伏下）。 |
| 引脚 21-24 | 空脚 | 无连接。 |
| 引脚 25 | 地 | 地 |
