Fiber-Q 光纤耦合声光调制器AOM 光纤Q开关

时间：2020-05-19 类别：声光器件和电光器件关注：18003

业界领先的低损耗光纤耦合AO调制器，可以直接控制激光器输出的时间，强度和时间形状

我们提供的光纤耦合声光调制器包括二端口和三端口调制器，为光纤激光器的幅度调制提供了一种优雅而强大的解决方案，结构小巧紧凑，可靠性极高，适用于苛刻环境场合。具有上升时间快、调制带宽范围大、承受激光峰值功率高等优势，非常适合集成到所有光纤和OEM系统中，包括医疗激光系统。光纤耦合声光调制器可以直接控制光纤激光器有源输出的时间特性，从而提供更广泛的脉冲形状，通过光纤耦合声光调制器的一阶衍射模式的光也会经历频移和光束偏转。这使得我们的Fiber-Q不仅可以用于调制，还可以用于激光器之外的应用，例如光学外差干涉仪。

我们一站式供应各种类型的古奇AOM,光纤耦合声光调制器,光纤Q开关,全光纤声光调制器,光纤耦合AOM,Fiber-Q,声光调制器,光纤声光调制器,全光纤声光调制器,声光调制器驱动,声光调制器电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

资料下载

微信扫一扫，即刻联系

产品经理：罗经理

手机：18162698939

座机：027-51858939

邮箱：lql@SintecLaser.com

返回栏目产品中心

查看公司简介

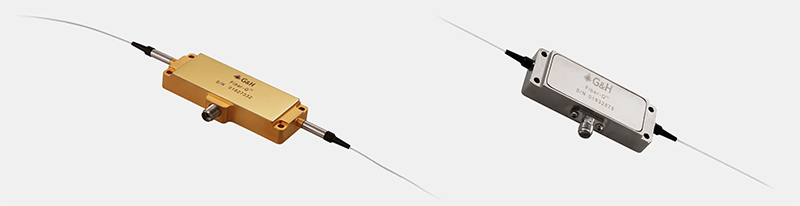

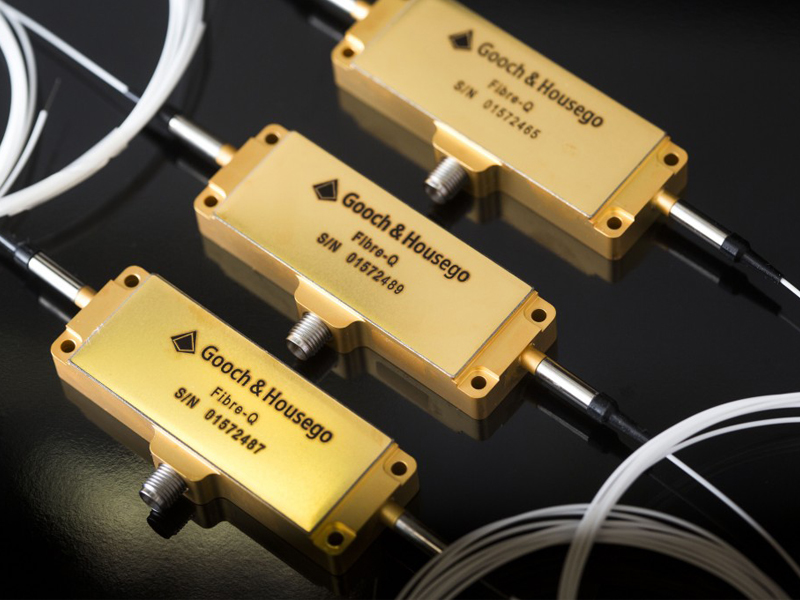

G&H Fiber-Q® 光纤耦合声光调制器

光纤耦合声光调制器为光纤和光纤耦合激光器的幅度调制提供了一种优雅而强大的解决方案，可以直接控制激光输出的时间、强度和时间形状。采用坚固的密封设计，采用紧凑、薄型封装，非常适合轻松集成到全光纤和OEM系统，包括医疗激光系统。

光纤耦合声光调制器(FCAOM)可以直接控制光纤激光器有源输出的时间特性，从而提供更广泛的脉冲形状，通过光纤耦合调制器的一阶衍射模式的光也会经历频移和光束偏转。这使得我们的光纤耦合声光调制器不仅可以用于调制，还可以用于激光器之外的应用，例如光学外差干涉仪。我们可见光波长的光纤耦合声光调制器还可以在显微镜和流式细胞仪等生物医学应用中实现更紧凑的全光纤设计。

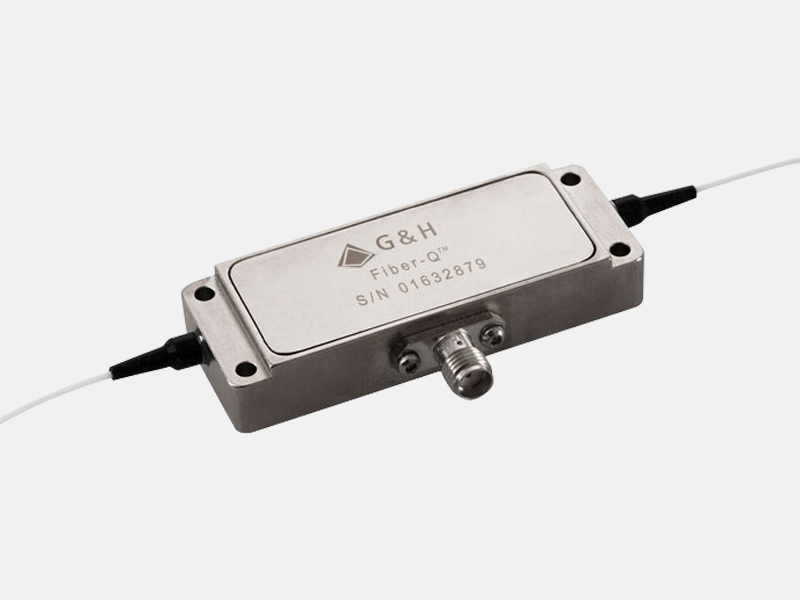

G&H Fiber-Q® 光纤耦合声光调制器

名称	型号	波长	上升/下降时间	工作频率	光功率处理	射频功率	材料	说明	推荐驱动器
Fiber-Q® 450nm 200MHz 光纤耦合AOM	S-M200-0.4C2A-3-F2S S-M200-0.4C2A-3-F2P	450nm	25ns	200MHz	平均0.1 W	最大1W	二氧化碲	带有SM或PM尾纤	3910系列射频驱动器 3307系列射频驱动器
Fiber-Q® 532nm 200MHz 光纤耦合AOM	S-M200-0.4C2C-3-F2S S-M200-0.4C2C-3-F2P	532nm	25ns	200MHz	最大0.1 W	最大1W	二氧化碲	带有SM或PM尾纤	3910系列射频驱动器 3307系列射频驱动器
Fiber-Q® 633nm 200MHz 光纤耦合AOM	S-M200-0.4C2E-3-F2S S-M200-0.4C2E-3-F2P	633nm	25ns	200MH	最大0.1W	最大1W	二氧化碲	带有SM或PM尾纤	3910系列射频驱动器 3307系列射频驱动器
Fiber-Q® 780nm 150MHz 光纤耦合AOM	T-M150-0.5C2W-3-F2S T-M150-0.5C2W-3-F2P	780nm	50ns	150MHz	最大1W	最大1W	二氧化碲	带有SM或PM尾纤	3910系列射频驱动器
Fiber-Q® 1060nm 150MHz 非密封光纤耦合AOM	S-M150-0.4C2G-3-F2S	1030-1090nm，典型值1060nm	10ns	150MHz	最大5W	最大2W	二氧化碲	带有SM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® 1060nm 150MHz 密封光纤耦合AOM	T-M150-0.4C2G-3-F2S	1030-1090nm，典型值1060nm	30ns	150MHz	最大5W	最大2W	二氧化碲	带有SM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® PM 1060nm 150MHz 密封光纤耦合AOM	T-M150-0.4C2G-3-F2P	1030-1090nm，典型值1060nm	30ns	150MHz	最大5W	最大2W	二氧化碲	带有PM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® 1060nm 200MHz 非密封光纤耦合AOM	S-M200-0.1C2G-3-F2P	1030-1090nm ，典型值1060nm	10ns	200 MHz	最大1W	最大2.5W	二氧化碲	带有SM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® 1060nm 200MHz 密封光纤耦合AOM	T-M200-0.1C2G-3-F2S	1030-1090nm，典型值1060nm	10ns	200 MHz	最大1W	最大2.5W	二氧化碲	带有SM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® PM 1060nm 200MHz 密封光纤耦合AOM	T-M200-0.1C2G-3-F2P	1030-1090nm，典型值1060nm	10ns	200 MHz	最大1W	最大2.5W	二氧化碲	带有PM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® 1060nm 300MHz 密封光纤耦合AOM	T-M300-0.1C2G-3-F2S T-M300-0.1C2G-3-F2P	1030-1090nm，典型值1060nm	6ns	300MHz	最大0.5W	最大5W	二氧化碲	带有SM或PM尾纤	3910系列射频驱动器
Fiber-Q® 1550nm 40MHz 光纤耦合AOM	T-M040-0.5C8J-3-F2S	1530-1565nm，典型值1550nm	70ns	40MHz	最大1W	最大0.4W，典型值0.2W	Amtir	带有SM尾纤	3910系列射频驱动器 3307系列射频驱动器
Fiber-Q® PM 1550nm 40MHz 密封光纤耦合AOM	T-M040-0.5C8J-3-F2P	1530-1565nm，典型值1550nm	70ns	40MHz	最大1W	最大0.4W，典型值0.25W	Amtir	带有PM尾纤	3910系列射频驱动器 3307系列射频驱动器
Fiber-Q® PM 1550nm 80MHz 密封光纤耦合AOM(低功耗)	T-M080-0.5C8J-3-F2P	1530-1565nm，典型值1550nm	70ns	80MHz	最大1W	最大0.4W，典型值0.3W	Amtir	带有PM尾纤	3910系列射频驱动器 3307系列射频驱动器
Fiber-Q® 1550nm 80MHz 密封光纤耦合AOM(低功耗)	T-M080-0.5C8J-3-F2S	1530-1565nm，典型值1550nm	70ns	80MH	最大1W	最大0.4 W，典型值0.3W	Amtir	带有SM尾纤	3910系列射频驱动器 3307系列射频驱动器
Fiber-Q® 1550nm 80MHz 密封光纤耦合AOM	T-M080-0.4C2J-3-F2S	1530-1565nm，典型值1550nm	35ns	80MHz	最大1W	最大3W	二氧化碲	带有SM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® PM 1550nm 80MHz 密封光纤耦合AOM	T-M080-0.4C2J-3-F2P	1530-1565nm，典型值1550nm	35ns	80MH	最大1W	最大3W	二氧化碲	带有PM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® PM 1550nm 110MHz 密封光纤耦合AOM	T-M110-0.2C2J-3-F2P	1530-1565nm，典型值1550nm	25ns	110MHz	最大1W	最大3W	二氧化碲	带有PM尾纤	3910系列射频驱动器
Fiber-Q® 1550nm 110MHz 密封光纤耦合AOM	T-M110-0.2C2J-3-F2S	1530-1565nm，典型值1550nm	25ns	110MH	最大1W	最大3W	二氧化碲	带有SM尾纤	3910系列射频驱动器
Fiber-Q® PM 1550nm 200MHz 密封光纤耦合AOM	T-M200-0.1C2J-3-F2P	1530-1565nm，典型值1550nm	10ns	200MH	最大1W	最大2.5W	二氧化碲	带有PM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® 1550nm 200MHz 密封光纤耦合AOM	T-M200-0.1C2J-3-F2S	1530-1565nm，典型值1550nm	10ns	200MHz	最大1W	最大2.5W	二氧化碲	带有SM尾纤	3910系列射频驱动器 97-02910-xx
Fiber-Q® 2000nm 80MHz 密封光纤耦合AOM	T-M080-0.3C2Z-3-F2S	2000nm	100ns	80MHz	最大1W	最大6 W	二氧化碲	带有SM尾纤	3910系列射频驱动器
Fiber-Q® PM 2000nm 80MHz 密封光纤耦合AOM	T-M080-0.3C2Z-3-F2P	2000nm	100ns	80MHz	最大1W	最大6W	二氧化碲	带有PM尾纤	3910系列射频驱动器
Fiber-Q® 2000nm 250MHz 光纤耦合AOM	T-M250-0.3C16Z-3-F2P	2000nm	20ns	250MHz	最大1W	最大值6W	硅	带有PM尾纤	3910系列射频驱动器

Brimrose光纤耦合声光调制器

Brimrose全光纤声光调制器允许用户改变输出光幅度、持续时间和周期性/频率。插入损耗可低至2dB，消光比可高达70dB，上升时间可低至5ns，周期可高达数百MHz。应用包括开关、脉冲拾取、快速衰减器等。波长范围可以从近紫外到近红外。调制器的一个特殊应用是可编程衰减器。衰减器是光纤传输系统设计中的关键元件。衰减器用于将光功率电平与接收机的动态范围相匹配，调整EDFA中的输入和输出电平，均衡不同DWDM通道之间的功率，并测试系统在不同光功率条件下的一般性能。我们的光纤耦合声光调制器采用环境稳定的封装，具有卓越的耐湿性和耐温性，适用于实验室以及各种OEM应用和仪器。我们提供多种与声光调制器兼容的射频驱动器，典型的声光射频驱动器由射频振荡器、幅度调制方案和射频放大器组成，改变射频功率水平将改变透射光的强度。

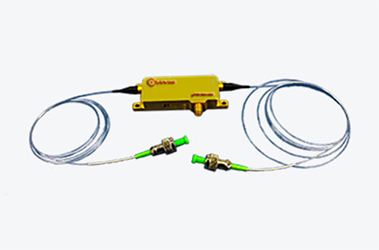

Brimrose全光纤声光调制器

主要特点

坚固的设计、紧凑的尺寸
低插入损耗
切换速度快
非常紧密的密封
低射频驱动功率
性能稳定
提供自定义配置

主要应用

TTL/数字幅度调制
模拟调幅
快速衰减器
获得倾斜控制
EDFA功率控制
环回开关
电信
光纤传感
脉冲拾取，调Q
光谱学
光纤激光器
OEM设计

型号	波长(nm)	中心频率(MHz)	上升时间(ns)	调制带宽(MHz)	光纤类型	射频驱动器推荐
TEM-110-10-55-2FP	380-1600	110	55	10	SM或SMPM	FFA-XX-B1-FY，FFA-XX-B2-FY
TEM-200-25-20-2FP	380-1600	200	20	25	SM或SMPM	FFA-XX-B1-FY，FFA-XX-B2-FY
TEM-250-50-10-2FP	380-1600	250	10	50	SM或SMPM	FFA-XX-B1-FY，FFA-XX-B2-FY
TEM-500-100-5-2FP	380-1600	500	5	100	SM或SMPM	FFA-XX-B1-FY，FFA-XX-B2-FY
IPM-200-25-20-2FP	1000-2100	200	20	25	SM或SMPM	FFA-XX-B1-FY，FFA-XX-B2-FY
IPM-500-100-5-2FP	1000-2100	500	5	100	SM或SMPM	FFA-XX-B1-FY，FFA-XX-B2-FY
AMM-55-8-70-2FP	1000-2500	55	70	8	SM或SMPM	FFA-XX-B1-FY，FFA-XX-B2-FY
AMM-100-20-25-2FP	1000-2500	100	25	20	SM或SMPM	FFA-XX-B1-FY，FFA-XX-B2-FY

注：上面显示的我们的常规标准光纤耦合声光调制器，我们还提供3端口版本，此外，还可以定制其他波长、频率或配置等。

附加规格

开/关消光：>50dB
插入损耗：<2.5dB
背面反射：<-50dB
低功耗：<23dBm
工作波长范围：±25nm

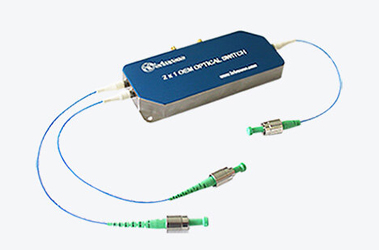

Brimrose 3端口纳秒光纤Q开关系统

3端口纳秒光纤Q开关系统在要求高可靠性操作、响应和连续高频开关的现代光纤电信和传感系统中发挥着重要作用。这种光纤Q开关是以纳秒速度（200ns）切换光信号的强大工具，有两种配置：1×2或2×1。开关是双向的，由封装在机架式外壳中的全光纤Q开关和相应的射频驱动器组成，切换由外部 TTL 兼容低压信号完成。

Brimrose 3端口纳秒光纤Q开关系统

主要特点

光纤尾纤
1x2和2x1配置
紧凑的尺寸和机架安装
固态：无活动部件
纳秒级速度响应：~200ns
低插入损耗
低功耗
高可靠性，环境稳定
9/125µm单模(SM)光纤
可用的自定义配置

主要应用

光分插、交叉连接和环保护
系统监控
电信应用
测试与测量
光网络
光纤系统现场项目
OEM设计

型号	OS-2-1-C-55
开关类型	1x2或2x1
波长范围 (nm) *	C波段
控制输入 (V) - TTL 信号**	0-5
开关时间 (ns)	~200
每个交换机的输入端口数	2x1光开关	1x2光开关
	2个输入端口	1个输入端口
每个交换机的输出端口数	2x1光开关	1x2光开关
	1个输出端口	2个输出端口
案例类型	光纤尾纤
光纤类型 *	9/125μm单模
光连接器类型 *	FC/APC
总插入损耗 (dB)	<2.5-3.0
延迟时间（μm）	~1
外壳尺寸（mm）	150×45×14
射频驱动器推荐	FFE-XX-B2-FY-X

注：* 其他可用；** 切换由 TTL 兼容电压信号触发；一个光通道将上移55MHz，另一个将下移55MHz。

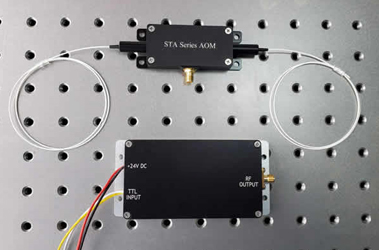

STA系列光纤耦合声光调制器

主要技术参数

波长：1064nm
频率：100MHz
平均光功率：5W
衍射效率：≥85% (自由空间 AOM)
耦合效率：≥75% (光纤‐AOM)
插入损耗：< 1.2dB
透过率：>99.0%
返回损耗：>45dB
光纤类型：NUFERN10/125
光纤长度：>60cm
光纤终端：裸纤
驻波比：<1.3:1@120MHz
射频连接器：SMA
射频功率：2.0W
储存温度：‐20至+70℃

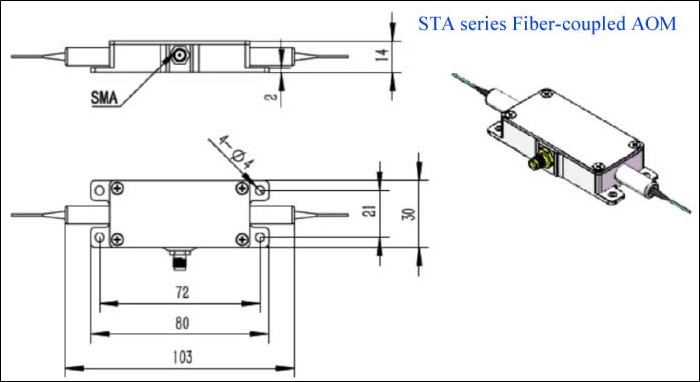

尺寸：103x30x14mm

订购信息: STA-WWW-FFF-TTT-JJJ-LLL

STA是指 STA系列光纤耦合 AOM;
WWW是指激光波长如：1064nm, 1550nm, 2000nm 等
FFF是指驱动频率如：100, 120, 150, 200MHz 等
TTT是指光纤类型如：L06 (6/125型), L09 (9/125光纤), L10 (12/125 DCF 光纤), L12 (12/125 DCF 光纤), P06 (PM98 光纤), P10 (PM10/125 DCF 光纤)等
JJJ 是指means光纤护套输入/输出类型如：B (裸纤), L (900um散纤), C (3nm散纤) 等
LLL是指光纤长度（单位：米）.

例如：STA-1064-100-L10-B-1.

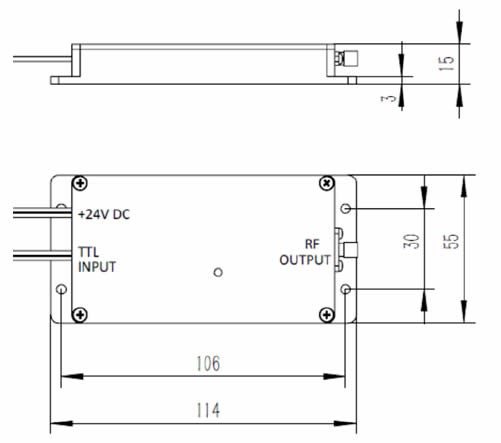

射频驱动器

频率：100MHz
电压：24V
信号控制模式：TTL
高电平输出电压：> 25V
高电平峰值跳变电压：< 1V
射频功率：2.0 ± 0.2 W
延时范围：60ns – 600ns
上升时间可调范围：50ns‐500ns
尺寸：114x55x15mm

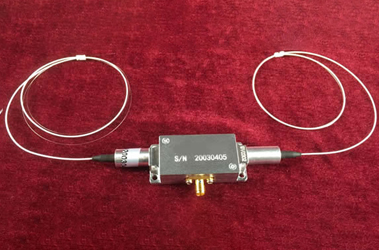

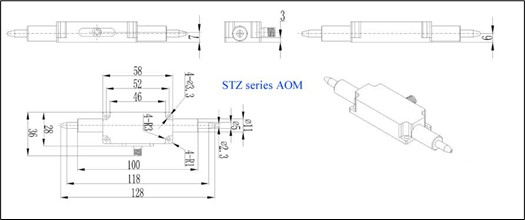

STZ系列光纤耦合声光调制器

主要技术参数

波长：1064nm
频率：100MHz
平均光功率：5W
衍射效率：≥85%(自由空间 AOM)
耦合效率：≥85%(光纤‐AOM)
插入损耗：< 1.6dB
透过率：>99.0%
返回损耗：> 45dB
光纤类型：NUFERN 10/125 GSF
光纤长度：>60cm
光纤终端：裸纤
驻波比：<1.3:1@120MHz
射频连接器：SMA
射频功率：1.8W
储存温度：‐20至+70℃
尺寸：128x36x14mm

订购信息: STZ-WWW-FFF-TTT-JJJ-LLL

STZ是指STZ系列光纤耦合 AOM;
WWW是指激光波长如：1064nm, 1550nm, 2000nm 等
FFF是指驱动频率如：100, 120, 150, 200MHz 等
TTT是指光纤类型如：L06 (6/125型), L09 (9/125光纤), L10 (12/125 DCF 光纤), L12 (12/125 DCF 光纤), P06(PM98光纤), P10(PM10/125 DCF光纤)等
JJJ是指means光纤护套输入/输出类型如：B (裸纤), L (900um散纤), C (3nm散纤) 等
LLL是指光纤长度（单位：米）.

例如： STZ-1064-100-L10-B-1.

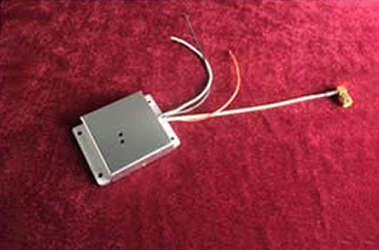

射频驱动器

射频驱动器

频率：100MHz
电压：15V
信号控制模式：TTL
高电平输出电压：>3.3V
射频功率：1.8±0.1 W
延时范围：60ns–600ns
上升时间可调范围：250ns‐270ns

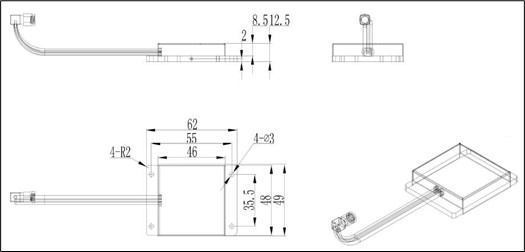

尺寸：62x49x12.5mm

备注：可按要求提供其他频率
